Hulp gezocht bij reparatie Revox B710 MK I (Toestel of techniek)

door Marotick , Huizen, 27-09-2026, 00:43 (1 dag en 0 uur geleden) @ Bart vdC
Gewijzigd door Marotick, 27-09-2026, 01:10

De B710 heeft een kop die gemaakt is door Sony. Het zijn eigenlijk 2 koppen die strak naast elkaar staan en heeft 2 bevestigings ogen en een oog voor de algemene azimut instelling en een klein kruiskopschroefje waarmee de azimut van de opnamekop ingesteld kan worden.

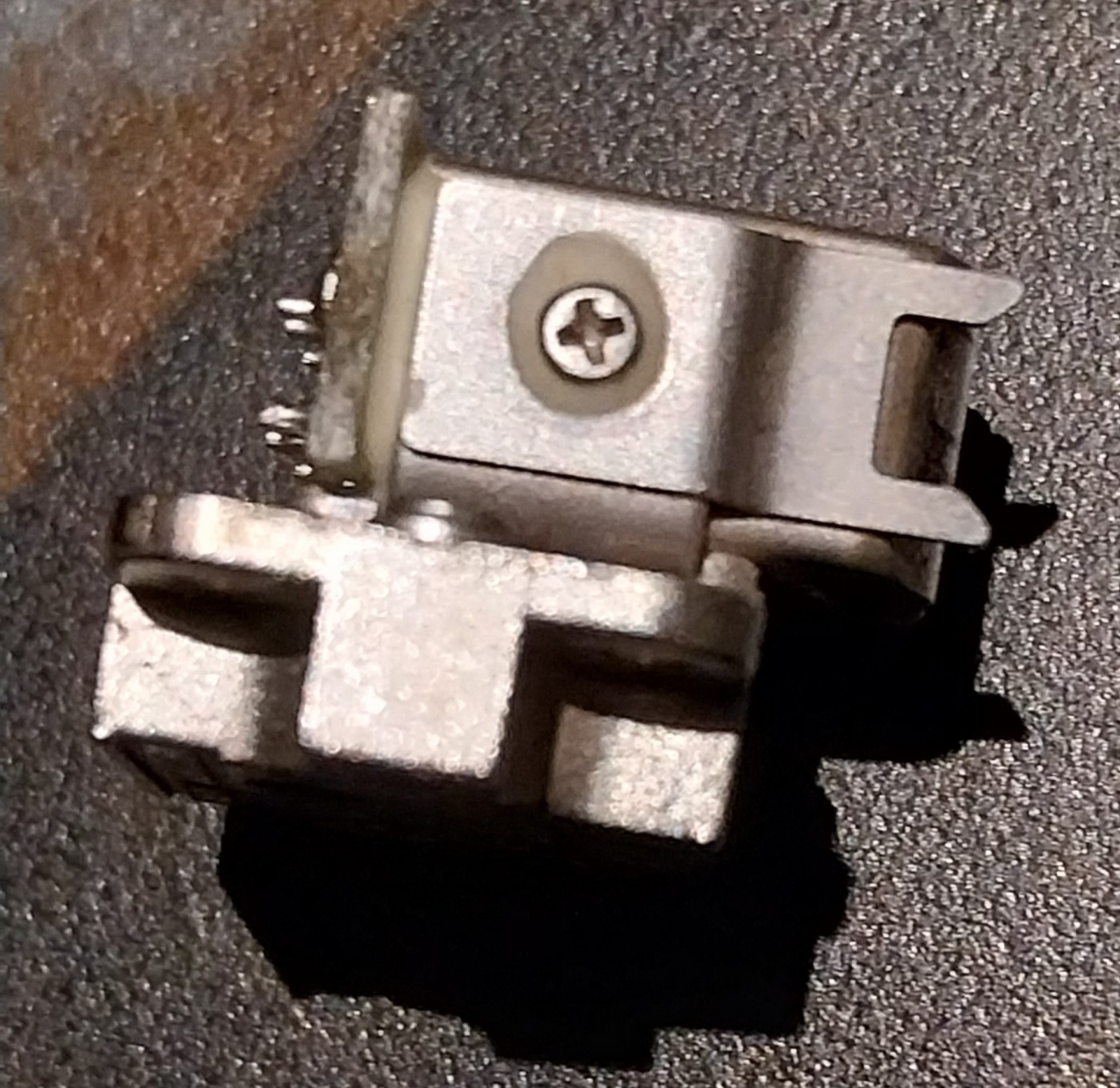

Aan de kant van de weergave kop zit een harkje die, als de kop actief is, in de cassette gebracht wordt en daarmee eigenlijk er al voor zorgt dan de band min of meer gedwongen wordt om al op de redelijke goede hoogte wordt afgespeeld.

Nu geeft de rechter weergave goed weer en de linker niet. Worden de aansluitdraden van de weergave kop verwisseld dan is het probleem ook verwisseld.
Het moet dus iets aan de kop zijn wat niet goed is, ook kan het zijn dat 1 deel van de kop de band niet goed raakt.

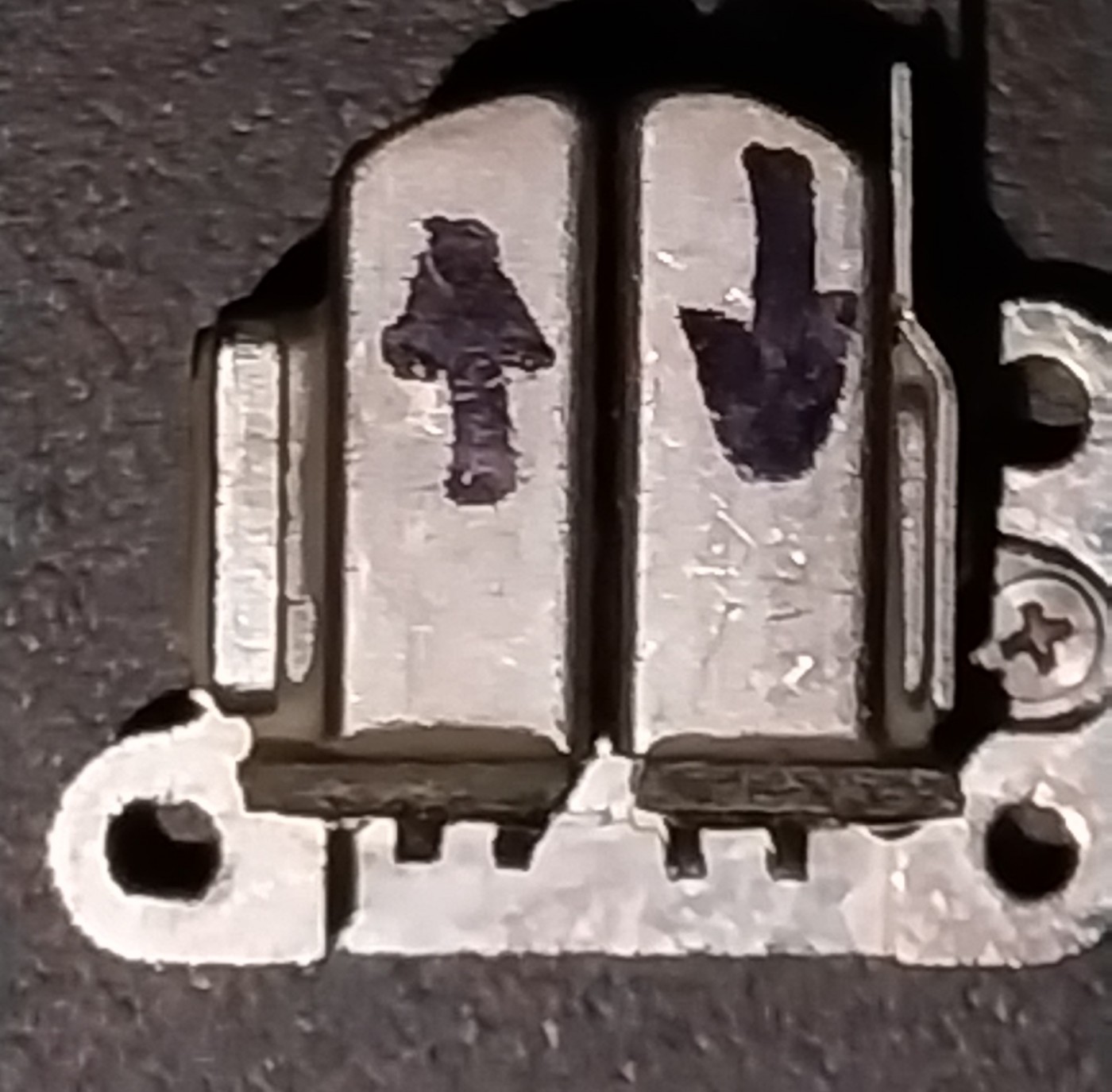

De kop waar het omgaat.
Links de opnamekop aan de rechterkant de weergavekop, de pijlen geven aan de richting van het signaal naar en van de pennen af.
Onderaan de foto de 2 bevestigingsogen van de kop. Daarin 2 schroefjes die daaronder een simpel spiraal veertje heeft die, met zijn tweeën de kop omhoog duwen. Daarmee is de kop op hoogte in te stellen.
Het derde gat rechtsboven daar gebeurt ongeveer hetzelfde en daarmee kan de kop wat gekanteld worden. Hiermee worden voor beide koppen de azimut veranderd.
Het kleine kruiskop schroefje zorgt dat de azimut van de opnamekop ingesteld kan worden.

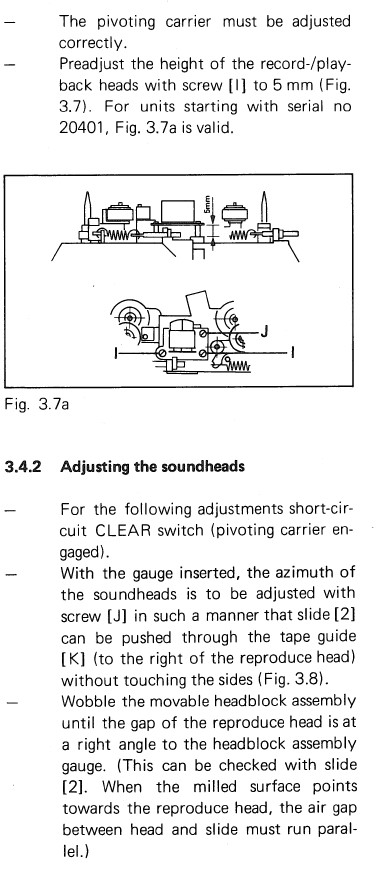

De volgorde is, als de weergave redelijk is, dat eerst de azimuth van de weergavekop wordt afgesteld en daarna de azimut van de opnamekop.

Wat Maurice suggereert is een goede, een opname kop kan ook behoorlijk goed weergeven ook al is de impedantie niet helemaal correct. Daarmee is wel te ervaren of de weergave toch goed kan komen.

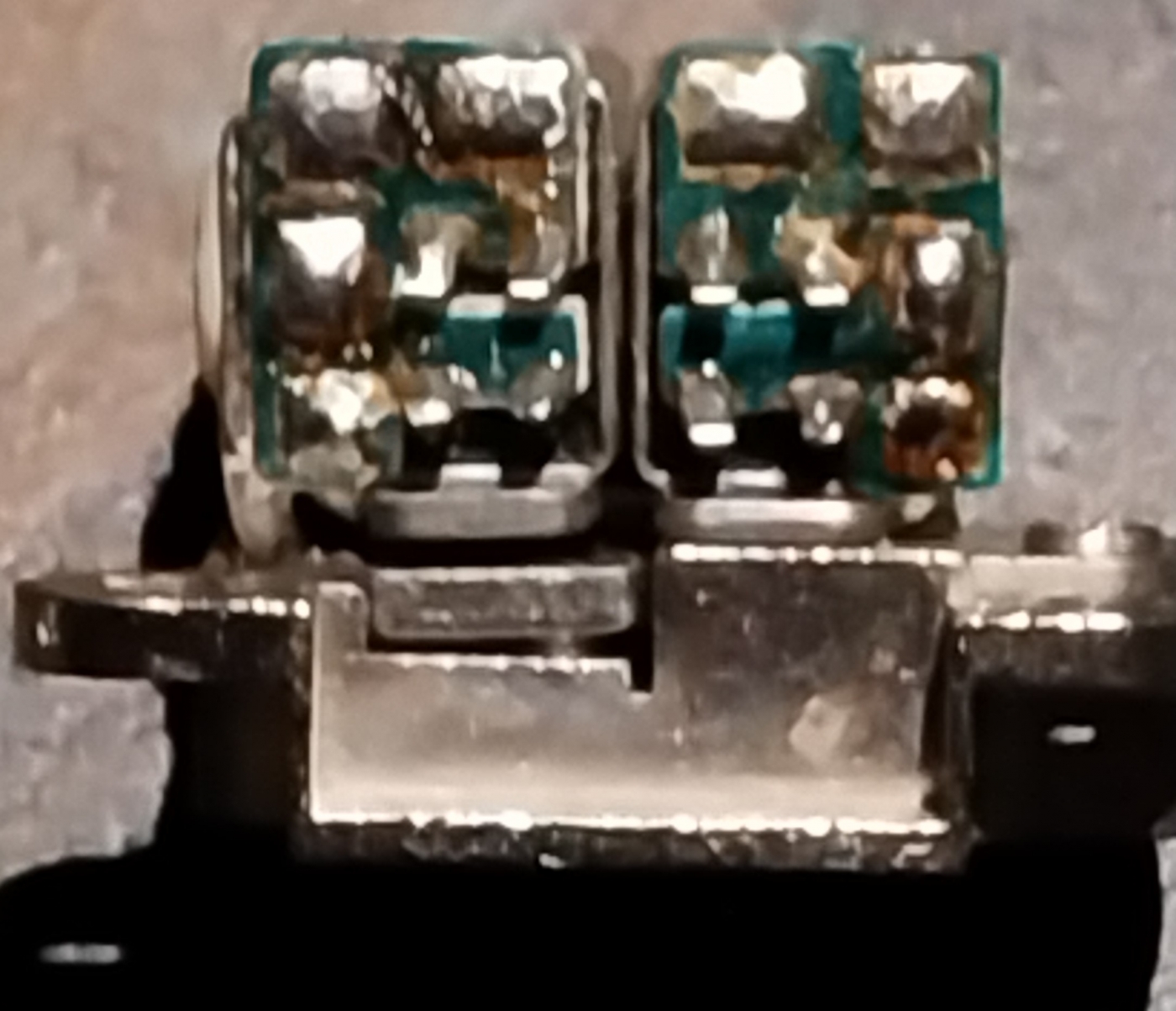

Als we naar de achterkant kijken dan zien we links 3 soldeereilandjes onder elkaar staan en ook rechts daarvan aan de bovenkant (de opnamekop). Daar tussenin staan 4 kleine soldeer pennetjes en dat zijn eigenlijk de uitgangen van de spoeltjes van de opnamekop.
Aan de rechterkant, in spiegelbeeld gebeurt er precies hetzelfde maar dan voor de weergavekop.

Toen ik een paar jaar terug een B710 moest reviseren bleek dat één kant wat minder wilde opnemen.(een minuscule beschadiging) De hoogte veranderen was niet aan de orde want de weergave was perfect dus moest ik opzoek naar een nieuwe kop... Inderdaad moeilijk maar toch wat geluk op mijn weg en ik vond iemand (een oud Studer service monteur) die er nog 3 gloednieuw had.

Jammer dat de foto's zo groot worden weergegeven.

Jack Marotick
