Mooie bandrecorder (deck) meegesmokkeld uit de DDR originele gebruiksaanwijzing en schema is erbij.

Neemt goed op en speelt af. Ik heb hem een servicebeurtje gegeven en ziet er optisch gaaf uit

Ophalen in Weerselo 35 euro.

Mengpaneeltje mag weg voor 15 euro

Mooi AMROH bandrecordertje uit 1953

Halfspoor..., speelt en neemt op, zit in een net houten koffertje met blauw leder bekleed
Mag weg voor 25 euro

Zijn IC's van Chinese makelij net zo betrouwbaar en goed als van bijvoorbeeld Japans fabricaat?

Groet,

Lammert

Vanochtend kreeg ik de klacht dat sommige beveiligingssoftware het transistorforum als onveilig beschouwt.

Na wat zoekwerk, geholpen door mensen die hier op het NFOR en per mail melding van maakten, kwam ik er achter dat het forum op 2 blacklists staat: Avira en Gridinsoft. Deze worden ook gebruikt door een aantal andere softwaremerken.

https://www.urlvoid.com/scan/transistorforum.nl/ geeft deze aan, naast ruim 30 andere bronnen die zeggen dat er niets aan de hand is:

Bij Avira was het simpel om een false positive te melden (maar ook geen feedback dus hopen dat de er wat mee doen), ook verder niets van transparantie. Bij Gridinsoft moet je dan wel een account aanmaken. Komt niet heel sympathiek over, zeker niet met een aan lasterlijk grenzende beschrijving van het forum (let wel, zo onveilig dat het maar 10/100 scoort op betrouwbaarheid, slechter dan online casnino's, duidelijk een weegfout), maar heeft als voordeel dat je nog feedback kunt krijgen. We zullen zien... Vooralsnog staan we nog op beide lijsten.

https://gridinsoft.com/online-virus-scanner/url/transistorforum-nl

Ze vragen daar ook om reviews van het forum... Ik vind het dubieus om daar aan mee te doen, dan legitimeer je ook hun dataverzameling en fouten... Maar als je er zelf nut in ziet dan mag je er natuurlijk altijd een (hopelijk goede) review achterlaten.

Ik ben nieuw hier. Ik ben rinsejan en kom uit friesland. Ik heb van mijn ouders een oude wega tranistor radio geerfd. Mijn vader had hem altijd mee naar zijn werk en bij het luisteren naar geheime zender thuis. Ik heb hem al een tijdje maar hij ontving eerst nog wel een paar zenders. Maar nu alleen nog maar een zender. Verder ruis. Op de korte golf ontvangt hij nog wel maar die gebruik ik niet denk meeste niet? Zou hier iemand zijn die hem zou willen maken of als hij te maken is. Ik woon in Friesland sumar.

Groetjes Rinse

Daarnaast nog 3 orginele videobanden in orginele doos.
Frank en Frey
Beauty en het beest
Babe

Totaal dus 12 banden en 26 dozen.

Alles samen 5 euro.
Afhalen in Best, of opsturen tegen dhl of post nl tarief.

Wie er 50 Euro voor over heeft mag 'm komen ophalen (met voeding en flightcase) in Bunschoten. Verzenden is denk ik geen optie (afmetingen zijn 60x47x17cm).

Hier staat nog wat informatie over dit apparaat : https://www.videomaker.com/article/c5/9510-digital-video-mixer-reviewdatavideo-se-800/

Graag reactie(s)

Rob

Heb al decennia de K12 22C849, onlangs bij spel avond heeft weer hele avond gespeeld.
Maar jammerlijk klopte 1 klepje niet van de afstemlaadjes.
Bij mij waren ze identiek echter 1 behoord het typenr te bevatten.
Een foto uit 2006 toont al dat er 2 identieke klepjes op zit.
Toestel heb ik al wat langer dan 2006.

Vandaag zocht ik wat geheel anders en kwam in doosje nog zwik diverse klepjes,kapjes
e.d. tegen wat je over de decennia van gesloopte toestellen afhaalt.

Dacht loop er toch eens doorheen wat daar in zit en met fotos archiveren.
Zie ik...

Laat dat nu net het missende klepje zijn.

Hier nog met 2 identieke klepjes.
Als TV weer in huis is kan weer compleet worden.
Dan ook eens zien of ik de Afstandbediening aan de gang krijg.
Typisch div werken niet meer.

Want zo hoort deze te zijn.

Ik weet niet of er in die jaren dingen zijn zoekgeraakt, maar een aantal van de vaak missende klepjes, sierstrips, en kappen zijn er nog wel. Alleen de kap over de koppen zie ik zo niet. Als er iemand is, die er nog iets mee kan, kan die gratis worden afgehaald. Krijg je ook de originele 6-talige handleiding er bij:

Hans

Geen idee of dit nog ergens door iemand gebruikt wordt heb er diverse nog nieuw in de verpakking gratis voor de liefhebber

twee verschillende CD reinigers, nog nieuw in de verpakking gratis voor de liefhebber heb er van ieder twee

Alles excl verzendkosten maar u mag het ook ophalen

Anders gaat het naar de stort

Deze HDVS camcorder had alleen Y - Pb en Pr uitgangen en past op mijn platte Samsungs waar ik niets mee heb alleen op deze fraaie HDVS CRT monitor.

Ik heb vele professionele monitors maar zo'n zeldzame HDVS monitor had ik nog niet.

Camera op tablet gericht met vogelfilmpje.

Komt met telefoonfoto ook niet lekker over maar zo'n mooi scherp beeld.

Zomaar weer even.

Hans

Ze branden ook erg flauw, terwijl ze meestal op weinig stroom al veel licht geven. Is de pulsduur misschien te kort of maakt dat voor LEDs niet uit?

Ik moet iets over het hoofd zien want ik kan online he-le-maal niks vinden over weigerachtige modules. Misschien dat-ie eerst POWERUP commando moet krijgen? Maar waarom doet-ie dan niks als ik een riedel aanbied? Ik heb namelijk een DPA sensor erop gezet die de opgenomen stroom van de micro naar mijn scoop stuurt. Je kan mooi zien dat-ie elke 0.5 s wat doet in de testmode:

Maar in idle is dat elke precies 2000 ms (let op de tijdbasis):

Als ik een riedel aanbied moet-ie activiteit vertonen maar dat gebeurt niet. Ook MUTE en AUDIO/!VIDEO doen niks. Ik heb nog nooit meegemaakt dat een micro gedeeltelijk stukkend is.

In ieder geval is dit het schema. Stelt niet veel voor. Het LED display is twee HEF4094 schuifregisters en de genoemde Siemens modules. De micro heeft maar vier inputs: DATA, MUTE, AUDIO/!VIDEO en TEST. Ook is er een mogelijkheid om andere displays te kiezen met een klodder soldeer:

Ik kan nu niks meer verzinnen. Wat is hier aan de hand?

Tjerk

Je krijgt een zakje met de inbouwmodule en wat draadjes en de afstandsbediening. Een paar luidsprekerklemmen erbij en een voedingsplug en je kunt aan de slag.

De tien stereosets die ik ermee heb gemaakt, kunnen natuurlijk allemaal ongeveer hetzelfde. Er zit FM radio in met automatische zenderzoek, een AUX ingang voor analoge signalen bv vanaf je computer of TV, een USB poort en xD sleuf voor muziekbestanden, Bluetooth, en een 2x3W versterker. (Alleen even opletten, ze bestaan ook zonder versterker!)

Mijn eerste bouwsel was uit een luidsprekerboxenpaar, waarbij er in eentje zo'n module werd ingebouwd: BigTooth.

Later gebouwd Dr.Watson. Je hebt dan eigenlijk een stereoset zonder set, alleen de boxen. Ideaal voor kleinbehuisden.

Maar goed hoeveel ruimte neemt die losse set, uiteindelijk heb ik er meer als los kastje gebouwd bv een houten Doosje. Heb je het kunstje eenmaal door dan kun je bijna een fabriekje opzetten en bouw je een Brillenkoker, een houten Kistje, en het prachtige Mini Reuzen Uutje.
Ik wist niet dat brillenkokers er wel van kunstof uitzien maar stiekem van gecoate staalplaten zijn gemaakt! Kostte me 2 zaagbladen van de figuurzaag dat inzicht. Het Mini Reuzen Uutje is mijn succesvolste mislukte project. Ik heb namelijk geprobeerd, aan de unit een relais-geschakeld stopcontact te maken om mijn reuzen uutje te schakelen met de afstandsbediening, maar dat is niet gelukt; wel een of twee units opgeblazen. Verder superleuk ding die ik nog dagelijk gebruik.
Bijna elke kringloop heeft een afdeling houten bakjes waar je kleine kistjes voor 1 of 2 euro koopt. Tip: op de speelgoedafdeling ligt vaak wel een puzzeltje of speeltje in een kistje wat maar 50ct kost. Voor een kennis laatst een "Slim Line" gemaakt in een doosje van dominostenen. Kreeg ze dus nog een stapel speelgoed bij zonder doosje.

Een van de units is in mijn Ruysdael mini zender beland. Er zit er ook eentje achterin mijn Erres KY504.
Tussen de apparaten zit wat variatie in gebruikte aansluitingen. Coax of banaan voor FM antenne, rond of usb-micro voor de 5V voeding, voorkant, achterkant, maar daar kun je juist leuk je eigen wensen realiseren.

Vroeger knutselden opa's met hun kleinzoon een kristalontvanger; misschien hebben sommigen van jullie zoiets ook met je opa gedaan. Tegenwoordig vinden jongelui (jongens, en meisjes mogen nu ook!) het nog steeds prachtig om iets met opa (of oma) te knutselen, alleen aan een kristalontvanger heb je niet zoveel meer. Dus maak lekker zo'n stereoset met je kleinkind! Ritje naar de kringloop voor een houten bakje en stel boxen, en zagen en boren en solderen maar! En het resultaat laat nog jaren de ramen van de tienerkamer daveren.

Stroomkosten zijn extreem laag. Je laat het hele ding spelen op een USB voeding (telefoonoplader). Standby is dan rond 0,3W, Bluetooth rond 0,6W, FM luisteren rond 1W en AUX rond 0,6W. Een en ander natuurlijk afhankelijk van de efficiëntie van je USB stekker en hoe hard je draait. Vanaf de USB stick muziek afspelen kan al behoorlijk hard met 1W uit het stopcontact. Je hoeft zeker niet bang te zijn dat je met een USB stekker of "maar" 2x3Watt te weinig kabaal kunt maken.

In kringloopwinkels koop je voor 1 of 2 tientjes geschikte boxen. Zelf ben ik erg positief over Philips boxen uit de jaren zeventig. In de Wawollie in Maarssen zag ik vorige week nog de Philips 22RH457, 61cm hoog, hier ooit lovend besproken, moest wel 60 piek kosten. Neem liefst 4 Ohm boxen, en niet te klein! Het succes van je setje wordt bepaald door je speakers en in die wereld geldt nog steeds "size matters".
De versterker is klasse D, dus superzuinig, en brug-geschakeld, dus de minpolen van de speakers mogen niet aan massa of aan elkaar!

Hebben deze units ook nadelen? Een paar.
1. Na een paar jaar verbleken de letters op de afstandsbediening.
2. Soms verliest de FM radio zijn geheugen met zenderinstelling (even SCAN doen).
3. Als je 'm met de AB uitzet en de stroom onderbreekt even, begint hij spontaan te spelen; na stroomstoring dus even je hele huis rond om alle stereo's weer uit te zetten.
4. Volume gaat in stapjes en 1 is het laagste, dan kan het niet meer zachter of hij gaat uit.
5. Bij Bluetooth wordt de versterker uitgeschakeld als er een stilte valt, waarna je de eerste halve seconde mist als het geluid weer verder gaat. Heel irritant!
6. Geen AM ontvangst dus Radio Paradijs zit er niet op.

En, o ja, vind je het toch te warm om te knutselen? Ali heeft ook kant en klare sets die denk ik vrijwel hetzelfde doen.

Ik heb nog een beeld aangevraagt!!!!!

Groeten,
Adelbert

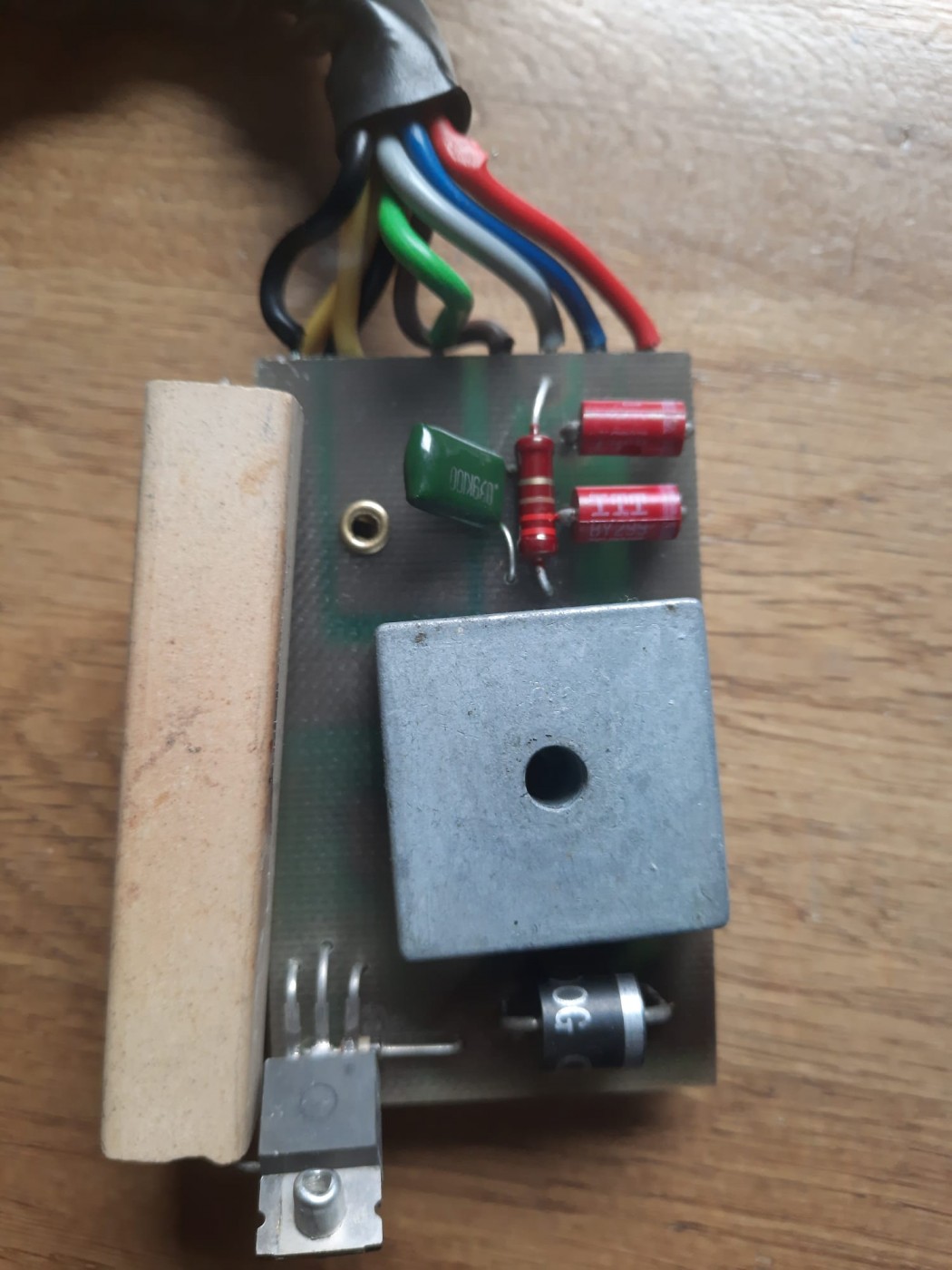

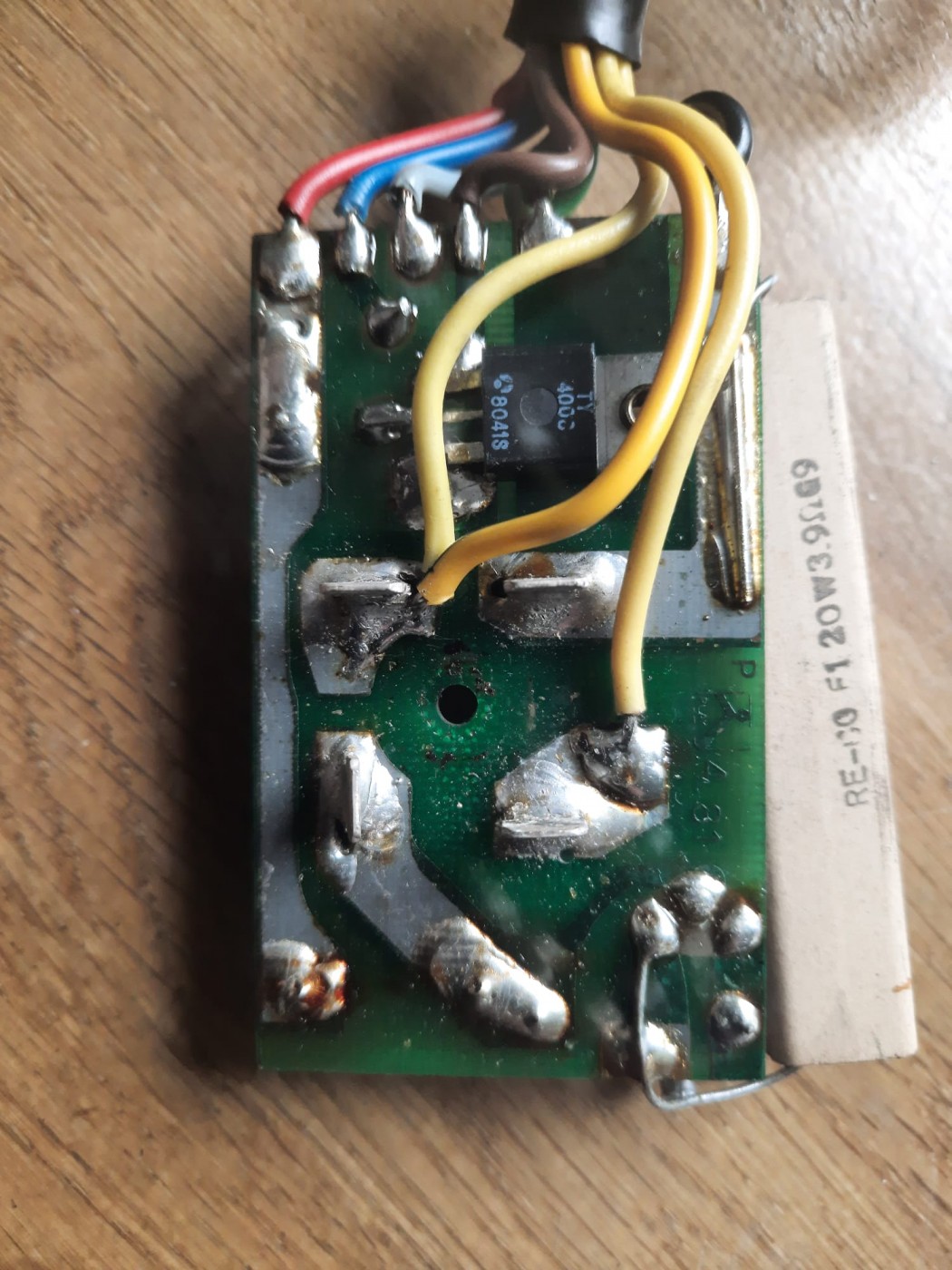

Ik ben in bezit van een printje (met 5 aansluitingen) van deze versterker, maar zoek schema met aansluitingen.

Gezocht op WWW, niet te vinden....

Wie heeft hem wel voor mij?

Rob

Nou zijn al mijn Tuin/Balkon/Terras-projectjes vrijwel hetzelfde, maar omdat ik altijd slooponderdelen en toevallig aanwezig materiaal gebruik, is toch ook elke weer anders dus steeds een verrassing hoe goed hij werkt.

Bij de Kringloop vond ik een mooie Philips box, waarschijnlijk ooit met een setje meegeleverd, met een AD8080/M4 speaker erin (4 Ohm):

Vorig jaar had ik van de beurs bij Maarten een luidsprekertje meegenomen waaruit ik een uitgangstrafo kon redden; geruchten gaan dat dit dingetje ooit door Piet van Schagen is gemaakt. In condensatortjes en TA7642 en BC337 zit niet veel variatie, een ferrietstaafje en afstemco had ik uit een sloopradiootje. Het schema is als steeds een variant op de gevierde "Kid's Radio", waar ik voor de waarde van R2 wat experimenteerde:

De Kid's Radio is bedoeld voor een oortelefoontje, maar ik heb ontdekt dat je er met een UGT en luidspreker ook heel leuke resultaten mee kunt halen. De uiteindelijke 3k2 is denk ik geschikt voor de ontvangst van het sterke Radio Paradijs hier, met een kleinere waarde wordt de radio geschikt voor zwakkere stations.
Deze radio heeft "Biastonische volumeregeling"; zoals je ziet zit de potmeter niet opgenomen in de signaalweg, maar in de biasweerstand van de versterktransistor. De potmeter bij R3 regelt dus de bias van BC337, en hogere bias geeft een lagere ingangsimpedantie wat het geluid harder maakt. Dus zachter geluid betekent ook meteen minder stroomafname.

Dan even de hele boel in de box knutselen:

Rondom de luidspreker zie je rechtsboven het AA batterijtje, rechtsonder de volumepot met elco en biasregeling, linksboven de UGT met transistortje erop, en linksonder de tuner met ferrietstaaf en afstemco.

De UGT heeft spanningsverhouding ongeveer 1 op 50, dus impedantieverhouding 1 op 2500 (geschat door signaal te bekijken op scoopje) en met een 4 Ohm luidspreker betekent dit een wisselstroombelasting van 10k voor de BC337. De gelijkstroomweerstand van de primaire van de UGT is 488 Ohm.
Over R2 (van 3k2) staat 603mV dus de stroomafname door de tuner is 188uA.
Verdere metingen bij batterijspanning 1,52V in stand MINimaal/MAXimaal volume:
Biasweerstand R3: 928k/332k. Er staat ongeveer een Volt over dus de biasstroom is 1 a 3 uA.
Gelijkspanning over primaire UGT: 70/188mV. Terugrekenen met de gelijkstroomweerstand laat zien een collectorstroom van 143/385uA. De hFE van de BC337 zal ongeveer 130 zijn en de vermogensopname van de eindtrap 0,2 tot 0,6mW.
Totaal stroomverbruik uit batterij 321/588uA.

En komt er ook geluid uit? Ja, zelfs in de minimale stand is het voldoende om muziek te beluisteren als het op mijn terras stil is. Soms bij meer achtergrondgeluid of een populair liedje zet ik 'm wel harder. Maar soms ook wil ik 'm nog zachter hebben en gebruik dan primitieve regelmethoden zoals iets naast de zender afstemmen. Het is moeilijk om het volume van een toestel onder woorden te brengen. Voor hoe het klinkt is hier een fragmentje van No Milk Today, opgenomen met mijn telefoon.

Achter in de tuin kan ik Caroline, BBC, MCB, Sitar en Paradijs horen en die zijn gemarkeerd bij de knop. Naast mijn huis hoor ik door de storing heen alleen Paradijs.

Niets zo leuk als op je terras naar Radio Paradijs luisteren op een zelfgebouwde radio!

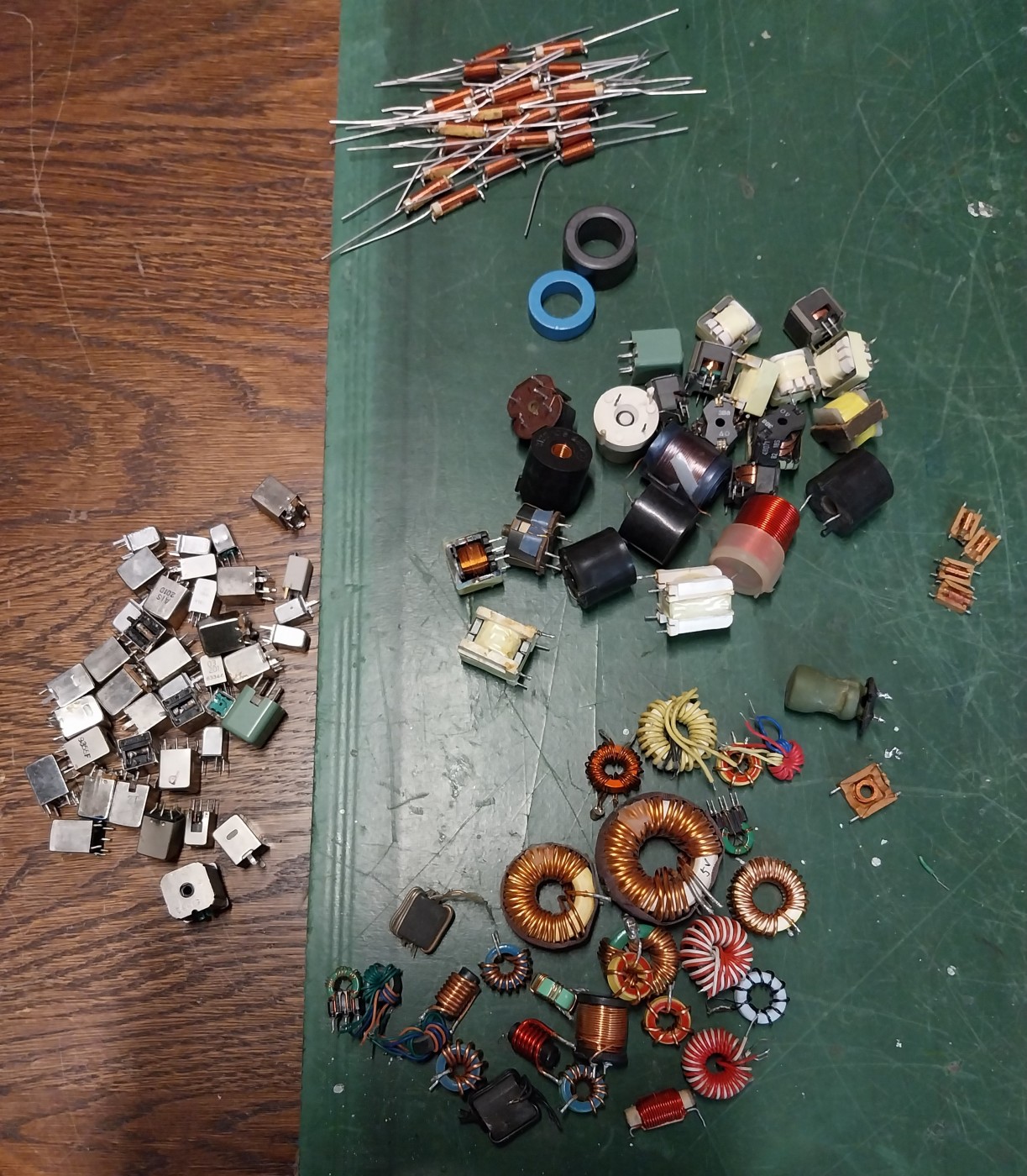

Gele kern yhc 1A108
Groene kern 154PC. 7 A 5254
Rode kern AMO 120 R
Rode kern TOM -32 merk Cora
Rode kern merk poly geen nummers
Rose kern 154AC 7A. 5900
Groene kern yhc 1A099 o. X
Blauwe kern 11J. 0230. 79455
Blauwe kern 2 0 13a
Oranje kern 0128. 79435

Is er iemand die mij hierin op weg kan helpen?
