Info gezocht Philips ON384 en ON235A (Gezocht)

door radiowizzard3 † @, Blerick, 04-11-2022, 11:45 (510 dagen geleden)

Hallo allemaal
Is er iemand die toevallig info heeft over de Philips ON- nummers.

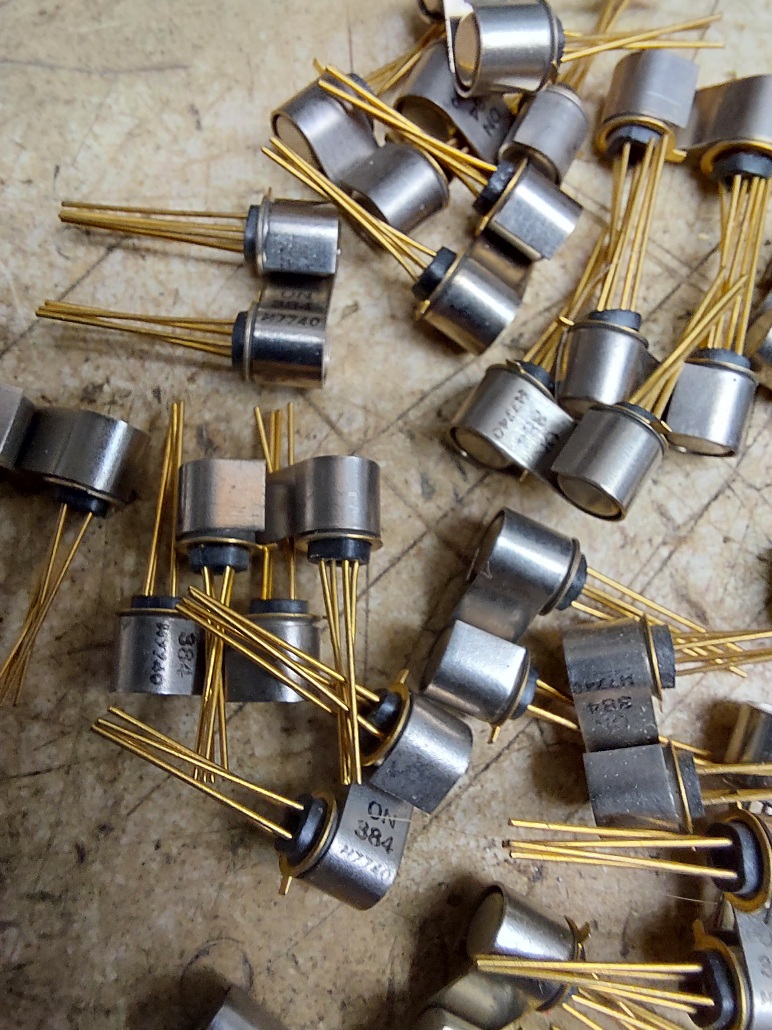

Ben op zoek naar de data van de ON384 en de ON235A.Het zijn waarschijnlijk dubbele fets.
4 pootjes per tor, thermisch gekoppeld.Productiejaar
1976/1977

Bij voorbaat dank
Theo

[image]

--
Real radios have motors.

Info gezocht Philips ON384 en ON235A

door reneke @, Best, 04-11-2022, 21:02 (510 dagen geleden) @ radiowizzard3 †

Dag Theo,

Ik ben bang dat je daar niet veel van tegen gaat komen.

Voor zover ik weet werden de ON types gebruikt voor speciale toepassingen. Kleine oplages etc.

Rene

Info gezocht Philips ON384 en ON235A

door radiowizzard3 † @, Blerick, 04-11-2022, 21:06 (510 dagen geleden) @ reneke

Hoi René

Volgens mij waren het ook protos die later een definitief typenummer kregen.Er staat mij iets van bij dat er ooit een lijst heeft bestaan maar die kan ik nergens meer vinden.
Misschien dat Maarten nog iets heeft, ik wacht wel af.

Theo

--
Real radios have motors.

Info gezocht Philips ON384 en ON235A

door reneke @, Best, 04-11-2022, 21:45 (510 dagen geleden) @ radiowizzard3 †

Die lijst staat mij ook iets van bij.
Ik zal morgen eens kijken op de computer.
Misschien dat ik hem daar wel op heb staan.

Info gezocht Philips ON384 en ON235A

door Jan Dirk @, Stadskanaal, 05-11-2022, 01:04 (510 dagen geleden) @ reneke

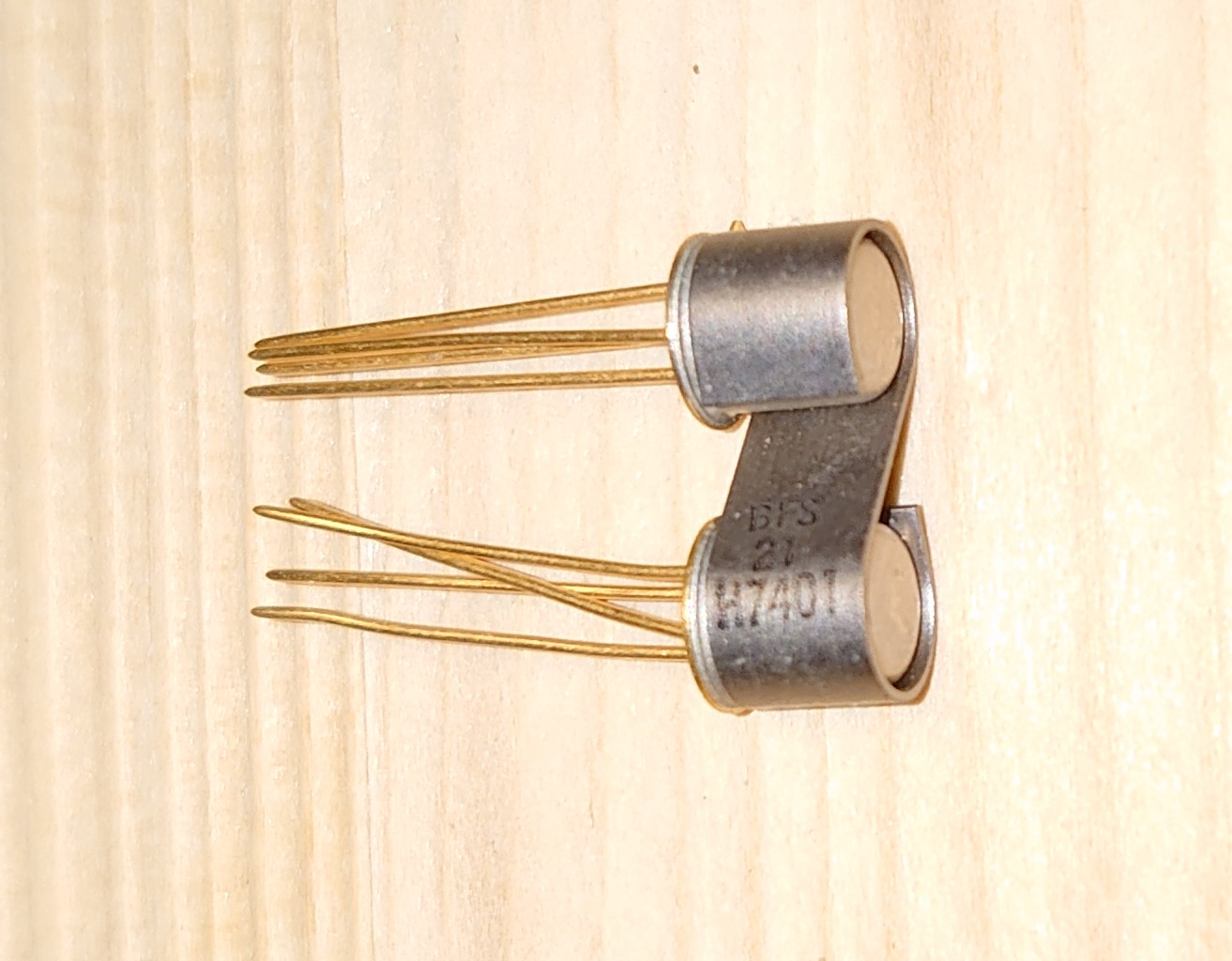

[image]Inderdaad prototypes werden bij Philips vaak aangeduid met "ON" en een nummer.
Het is een dual fet zo te zien aan het kortsluit ringetje om de vier aansluitingen.
Ik heb hier een type "BFS 21" liggen waarvan het kortsluit ringetje waarschijnlijk
verwijderd is.

Jan Dirk.

Info gezocht Philips ON384 en ON235A

door Forumbeheer @, Delft / Haarlem, 05-11-2022, 01:55 (510 dagen geleden) @ radiowizzard3 †
Gewijzigd door Forumbeheer, 05-11-2022, 12:02

De lijst die ik bijhoud staat op circuitsonline. Helaas komt daar alleen de ON235 op voor, zonder verdere aanwijzingen over specificaties of gebruik.

Het gaat hierbij niet om prototypes of voorseries maar om custom- en geselecteerde types voor zover die geen afnemerspecifieke codering kregen. Vaak dus bestemd voor eigen gebruik door Philips apparatenfabrieken, maar niet altijd.

Prototypes of voorseries van buizen of halfgeleiders kregen doorgaans een volgnummer met toepasselijke letters erachter en eventueel een letter ervoor die de locatie van ontwikkeling aangeeft. Een voorserie FET zou bijvoorbeeld 99BFX kunnen heten. Een veel in het wild voorkomend voorserie IC heet 161OM of N161OM. Kennelijk was dat haastwerk en moest in productie genomen worden voordat er een Pro Electron nummer getrokken was. Dat IC werd later geregistreerd als TBA240. Het betreffende nummer wordt ook wel als mask nummer gebruikt in IC's.

ADMIN EDIT: foutje uit bericht gehaald

Info gezocht Philips ON384 en ON235A

door radiowizzard3 † @, Blerick, 05-11-2022, 08:15 (510 dagen geleden) @ Forumbeheer

Hoi Maarten

Hartelijk dank voor je antwoord.
Deze lijst zocht ik.
Heb hem nu opgeslagen.
De fets vond ik bij het opruimen, heb er niet direct een doel voor maar dacht weggooien is ook zonde.Blijf ze voorlopig maar weer bewaren.

MvG
Theo

--
Real radios have motors.

Info gezocht Philips ON384 en ON235A

door Andries van Dekken. @, Surhuizum., 05-11-2022, 14:59 (509 dagen geleden) @ Forumbeheer
Gewijzigd door Andries van Dekken., 05-11-2022, 15:00

De eerste Philips breedband ant.versterkers zaten ook ON types
meende de ON190.Dit was vanaf halverwege de jaren zestig,later
waren deze vervangen door de BFY 90.
Zag ze niet in de lijst staan,vandaar hier vermeld.
And

--
Keapje 'n Erres, kinne jo werres.
