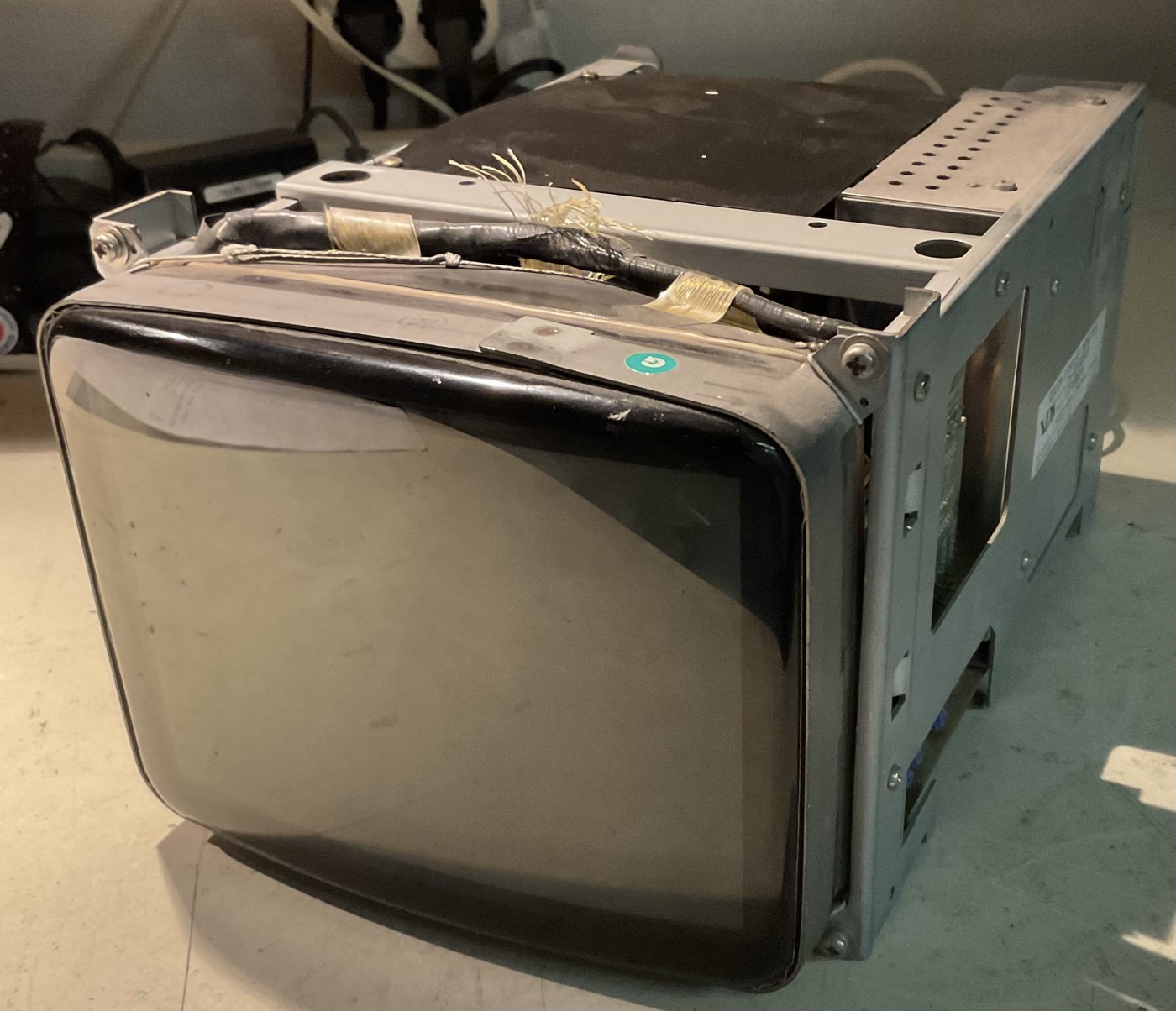

Ik kwam laats deze kleurenmonitor tegen met een trinitron beeldbuis van 19 cm. bij het opruimen en die kocht ik ooit op de VERON beurs in Rosmalen voor 5 Euro. Hij lijkt uit ‘n een of ander apparaat te komen of systeem rack. Mijn vraag is of er iemand meer over kan vertellen. Let op de aansluiting achterop rechts boven waarvan ik de aansluiting wil weten maar vind niets op het web.

Dank alvast.

;-)
Hans

[image]

[image]

--
Hans van Kampen

Reageer op dit bericht

952 keer gelezen

Op de bovenste foto lijk ik een typesticker te zien?

Aan het kleine stukje printplaat met opschrift in de koperlaag te zien, misschien niet gemaakt door Sony?

De aansluiting doet denken aan een machine of iets dergelijks, geen studiomonitor die ook zulke afmetingen kunnen hebben.

Reageer op dit bericht

811 keer gelezen

Inderdaad ja, zal morgen ff kijken, plof net neer op bank. Wat de aansluiting betreft waar het om gaat dacht ik eerst dat het een VGA aansluiting is maar die heeft 3 rijen pennen.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

783 keer gelezen

Ik denk dat dit een monitor uit een CNC machine betreft,, meestal is de fosforlaag ingebrand van deze monitoren, en kan je de toepassing wel zien als ze uitstaan.
Vermoedelijk CGA of EGA aansturing (sub-D 15 pens)

--
Cees PA1DBA

Reageer op dit bericht

769 keer gelezen

Zou zomaar kunnen Cees. Inbrand sporen zijn mij niet opgevallen maar kijk morgen even goed evenals wat er op die sticker staat, niet aan gedacht.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

768 keer gelezen

Als het EGA is en je wil er van af,heb ik wel belangstelling,ik heb een oude Olivetti XT met EGA uitgang maar de monitor is gesneefd en niet meer aan de praat te krijgen.

Henk

Reageer op dit bericht

759 keer gelezen

Met goed licht op het scherm is niet te zien dat ie is ingebrand.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

689 keer gelezen

Met goed licht op het scherm is niet te zien dat ie is ingebrand.

Hans

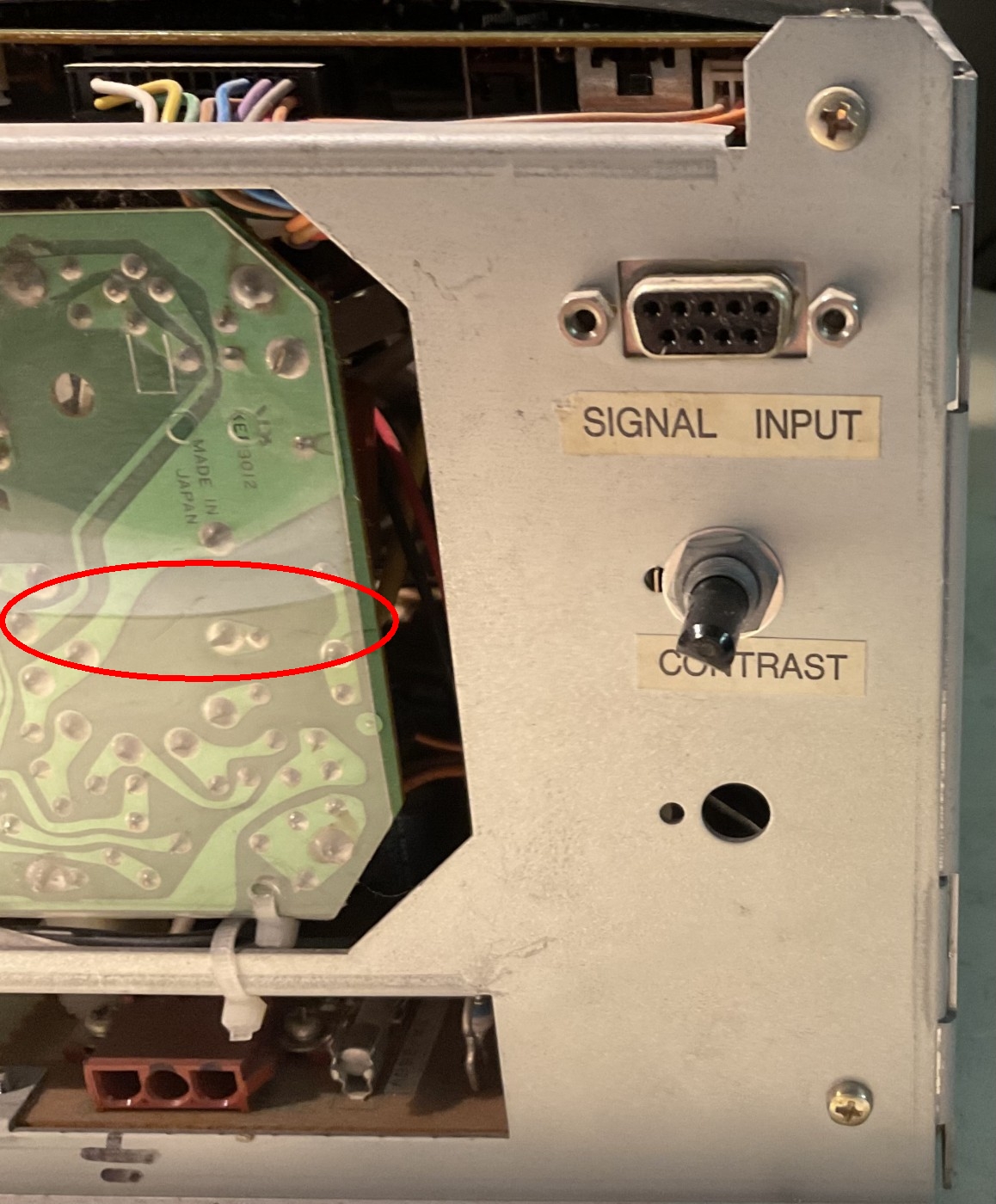

Als ik de foto van de BB print zie, heeft die een duwtje gehad en zijn er een aantal sporen gebroken

[image]

Reageer op dit bericht

686 keer gelezen

Neen hoor Henk, is een reflectie op het transparant kunststof plaatje die aan het neckboard zit over de solderingen ter bescherming.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

690 keer gelezen

Monitor lijkt inderdaad niet gemaakt door SONY, er zit wel een super fine pitch trinitron beeldbuis in die je in professionele SONY monitoren aan treft, ik heb er van verschillende afmeting maar deze had zeker deze functie niet.

Heb foto van de sticker.

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

688 keer gelezen

Ik kwam ons eigen forum tegen met een bijna 13 jaar oud topic van jou toen ik op het type googelde ;-)

In https://www.transistorforum.nl/forum/index.php?id=2938 is geen echt bruikbare conclusie te vinden, denk ik. Ben weet heel stellig dat het een EGA monitor is, maar zegt er niet bij hoe hij dat weet. Als hij dat op basis van het typenummer heeft uitgezocht zal het kloppen, maar op basis van de connector kun je die conclusie niet trekken.

Ik doe daar de suggestie om na te lopen wat er achter de connector zit, dan kun je in elk geval kijken wat ongeveer de pinout is en of er een analoog (zoals bij VGA) of digitaal (zoals bij MDA, CGA, EGA) signaal wordt verwacht.

Reageer op dit bericht

685 keer gelezen

Nou Maarten, ik dacht al half dat ik het hier over heb gehad ooit maar alweer bijna 13 jaar geleden..........wat gaat de tijd snel :-| maar dank hiervoor. Ik zal alle suggesties nog eens nalezen.

Ik heb er uiteindelijk nooit wat mee gedaan en hij is in de vergetelheid geraakt en opgeborgen maar van de week kwam ik hem op zolder weer tegen op zolder van de hobbyruimte.

Ga nu verder ermee aan de slag en alle suggesties ter harte nemen, wordt vervolgd.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

681 keer gelezen

Denk uit een of ander Toestel met RGB monitor.

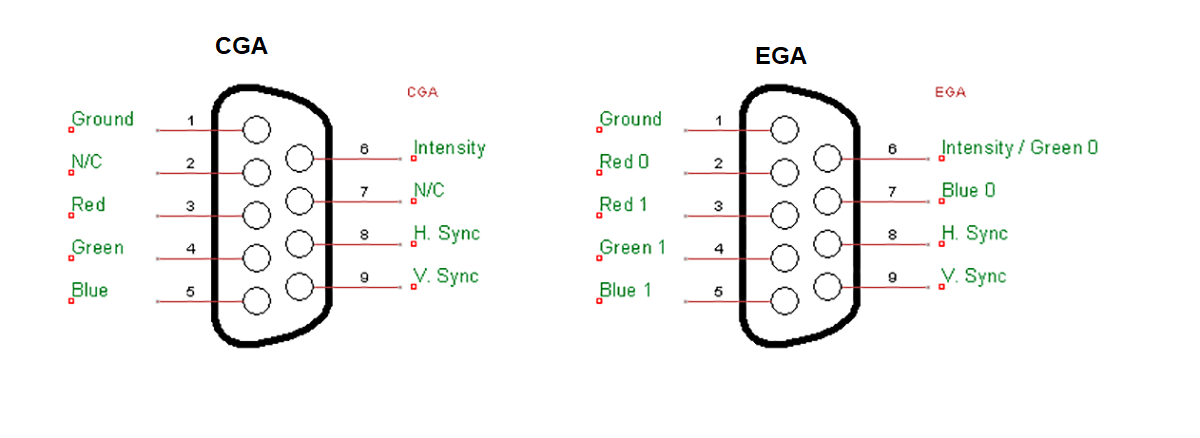

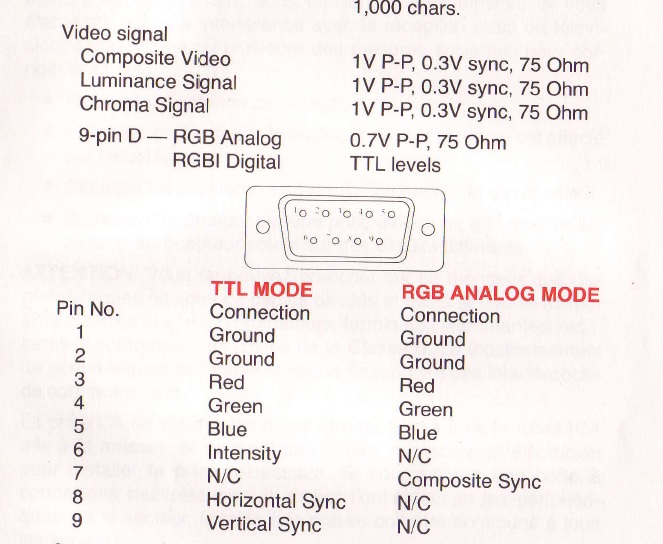

Controleer de bedrading eens vanuit deze DB9-standard RGB Monitor.
[image]

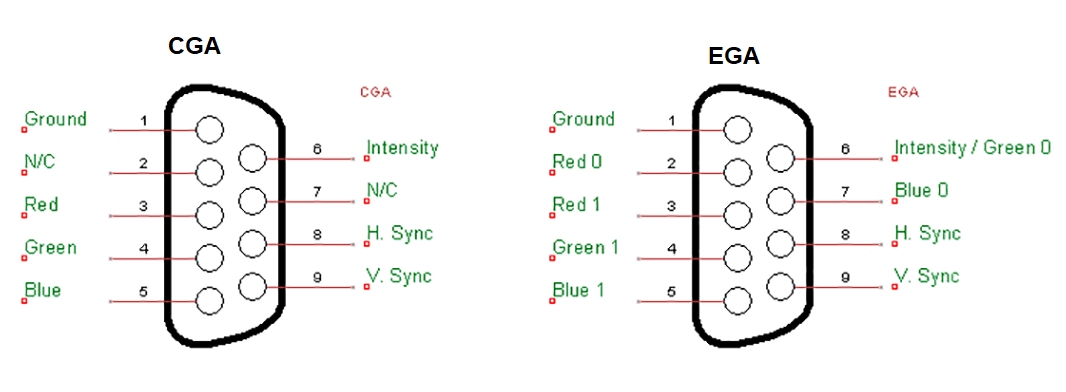

Of deze 2 CGA EGA
[image]

Reageer op dit bericht

781 keer gelezen

Dank je voor de gegevens Maurice.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

697 keer gelezen

Alvorens te gaan solderen even een vraag.

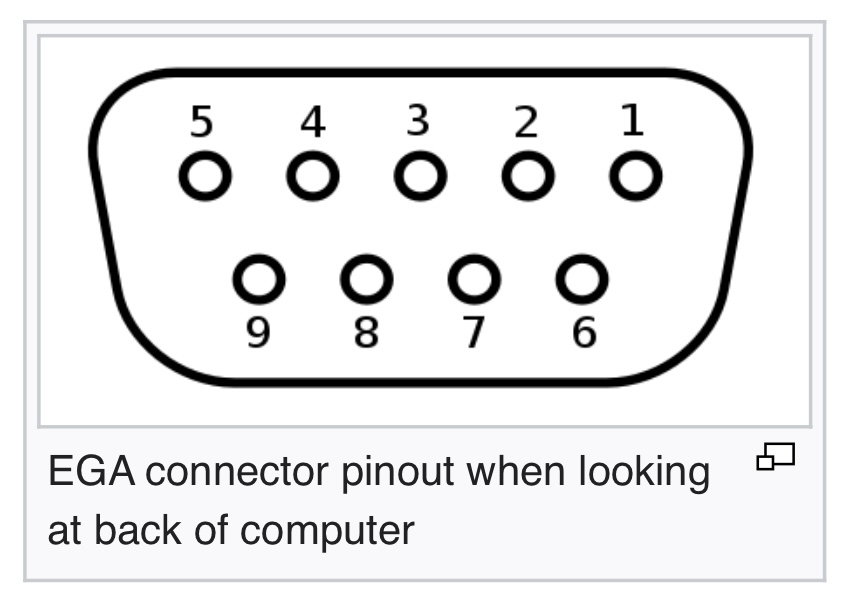

Hoe zie ik die aansluiting? Ik kijk tegen de male ingang van buiten af aan? dus niet tegen de soldeerzijde of de uitgaande female stekker?

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

700 keer gelezen

[image]

--
Hans van Kampen

Reageer op dit bericht

706 keer gelezen

Helaas pindakaas, ik zie de kathodes van de beeldbuis ook niet gloeien, zekering OK. Voedingsunit uitgenomen en ook nog zekeringetje gevonden, OK :-( Op de uitgang van de voeding meet ik 12 Volt= en 70 Volt= dat lijkt me OK.

Geen schema, begin er maar aan. Toch maar de kliko denk ik, einde verhaal.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

667 keer gelezen

eigenlijk gezegd helemaal uit elkaar gehaald en kom je zoals verwacht een SONY sticker tegen op de beeldbuis want is een trinitron, op de flyback HV Trafo staat JVC.

De voeding lijkt me OK, er gaan 3 draden daarvan naar de basisprint en daar maar onderdelen gaan meten. Ook kijken waar de gloeispanning vandaan komt die naar het neckboard gaan.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

689 keer gelezen

Maar als hij dan bij mij in de kliko mag ;-)

Henk

Reageer op dit bericht

661 keer gelezen

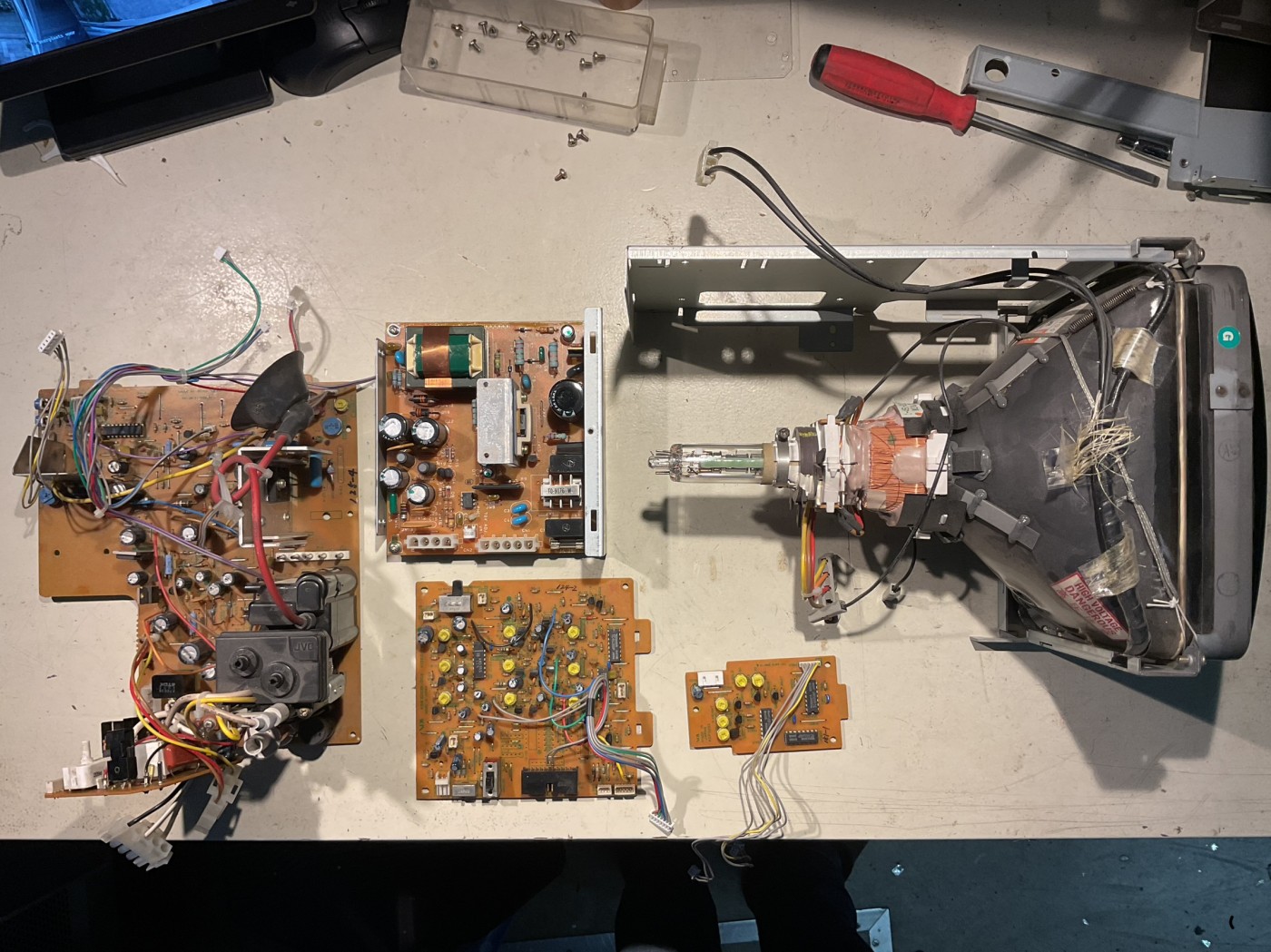

terwijl de zaak uit elkaar ligt. Zie alles in blokken in te delen en logisch denken. Kathode gloeit niet en ik zie dat er een transistor is opgenomen op het neckboard in TO220 behuizing in gloeicircuit, verdacht??

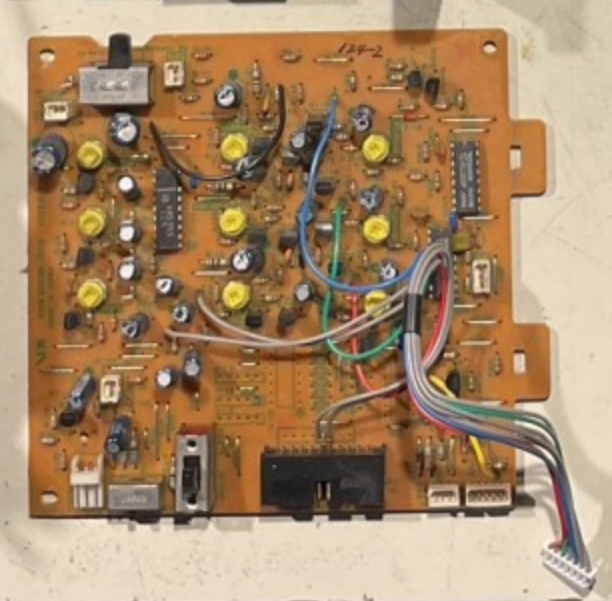

Ik zet hem weer in elkaar en ga verder even meten onder spanning. Het voedingsboard lijkt OK want geeft 12 en 70 volt af.

[image]

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

664 keer gelezen

Een transistor in het gloeicircuit is vrij ongebruikelijk. Heb je een paar foto's?

Meestal komt de voeding van de gloeidraad uit de hoogspanningsvoeding, en die is meestal weer afhankelijk van de horizontale afbuiging. Als daar iets mis is, heb je ook geen gloeispanning.

Verder denk ik dat foutzoeken het meeste kans heeft als je het apparaat weer monteert zodat je metingen kunt doen in ingeschakelde toestand. De voeding is in dit geval het enige onderdeel dat je simpel buiten de monitor kunt testen.

Reageer op dit bericht

652 keer gelezen

Ik heb de monitor weer in elkaar gezet en aan gedaan en je hoort de DSJINGG van de degausing coil en meet een spanning van 5 volt op het neckboard waar de gloeidraad is aangesloten, ik weet niet de normale spanning, je ziet niets gloeien.

Heb met de scoop op de basisprint de aansluiting getest van de horizontale en verticale afbuigspoel en LEVEN, er lijkt ook hoogspanning want bij aandoen viel mij een stofsliertje op de hoog spanning tab (zuignap) op die ineens overeind ging.

Ga nu uit testbeeldgenerator proberen een signaal in de brengen op aansluiting achterzijde en zien wat er gebeurt maar ding lijkt het wel te doen.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

659 keer gelezen

Ga nu uit testbeeldgenerator proberen een signaal in de brengen op aansluiting achterzijde en zien wat er gebeurt maar ding lijkt het wel te doen.

Wat voor signaal denk je aan welke pin aan te sluiten? Waarschijnlijk moet er gescheiden R, G en B TTL signalen (deze zijn of 0V of 5V, dus geen analoge 1V signalen) en al dan niet gescheiden V en H sinchronisatiesignalen, eveneens OV of 5V op de ingangen.

Grote kans dat (zoals je op de gegeven aansluitvoorbeelden ziet) R, G en B op resp. pennen 3, 4 en 5 van de 9 pens D connector verwacht worden.

Ik zou zoals eerder geopperd de draden van pennen 3, 4 en 5 even volgen naar de print om te kijken wat je daar aantreft, dan kan je zien of het inderdaad digitale ingangen zijn.

Verder zou ik de datasheets van de gebruikte IC's zoeken voor zover het geen universele standaard componenten betreft.

(Als je mijn tips niet op prijs stelt zeg dat dan maar gewoon, no offence! :-D :-D )

Reageer op dit bericht

650 keer gelezen

Natuurlijk stel ik je tips op prijs ;-) Ik voerde een Blauw signaal aan vanuit een testbeeld generator op pin 5 van de connector om te kijken of er wat op het scherm verscheen maar niets.

Pin 5 van die connector achterop is van de RGB de B ingang.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

630 keer gelezen

Jammer dat je die video print niet scherp hebt.

Gloei draad beeldbuis is to zo uit te meten?
Begin daar even mee.
Maar ja soms is ook maar klein pitje.

Lijkt er op dat er 3 coax draden zitten, rood,groen en blauw
Dan 3 draden Horz, vert en intensiteit
en een massa
zou dan precies 7 pinnen zijn.

Ik denk een RGB monitor omdat verder er weinig logica op die video print zit.
Mogelijk dat schakelaars nog iets met schuiven beeld van doen hebben.
Ik tel er 3.

Ik heb hier ergens nog een RGB CRT schermpje staan en die heeft bv een schakelaar
TTL/75 Ohm of 1V of zo iets uit hoofd.
Zal ding eens opzoeken.

Soms kan een RGB monitor de sync halen uit groen signaal, dat is soms ook gebruikelijk.

[image]

Reageer op dit bericht

647 keer gelezen

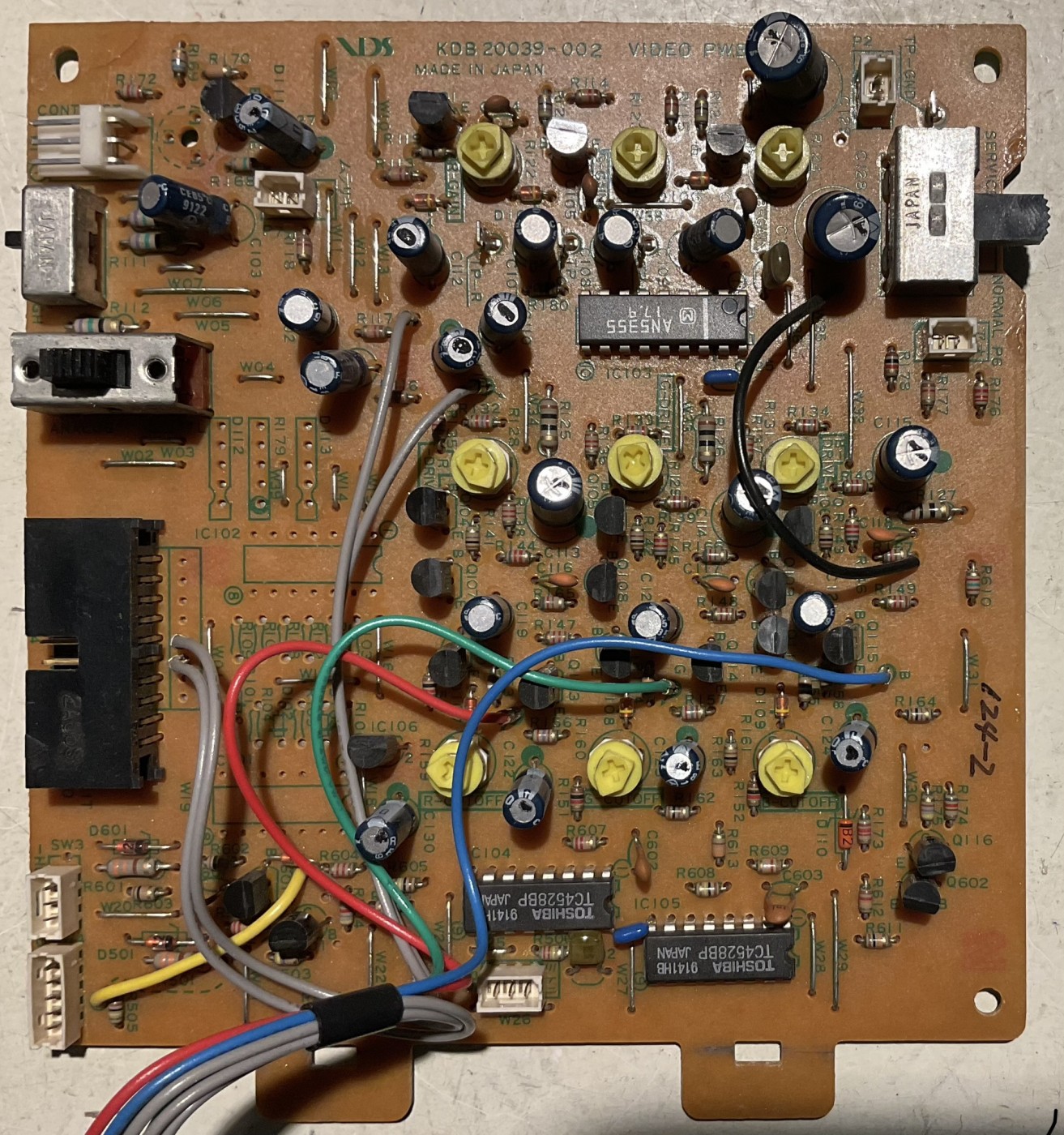

Hi Maurice,

geheel eens!

Een scherpe foto van de videoprint (ook soldeerzijde!) kan veel info opleveren. Komt de 7-aderige kabelboom rechtstreeks van de DB9 ingangsconnector? Zoja, welke pennen van de DB9 zijn NIET aangesloten (of doorverbonden)?

Zijn er nog herkennings stickers of codes op de overige printen? (Ook soldeerzijde).

Ik heb een vergelijkbaar (maar niet hetzelfde) apparaat van dezelfde firma (Victor Data Systems) op het net gevonden waar op de typesticker ook met kleinere letters een KX44... nummer staat, dat aan Sony doet denken. Om verwarring te voorkomen noem ik hier geen volledige nummers.

Hans, als je toch al met een signaal wil experimenteren dan zou ik de groen-ingang nemen, omdat sommige monitoren met sync on Green werken zoals Maurice al vermeldde en je dan eerder kans hebt wat zinnigs te zien dan wanneer je de rood- of blauw- ingang zou gebruiken.

Reageer op dit bericht

636 keer gelezen

Ik ga verder kijken en je vragen beantwoorden Henk betreffende de stickers op de overige printen.

VDS,......... aha Victor Data Systems betekend dat :th . Victor heeft iets met JVC van doen dacht ik vandaar dat de flyback trafo van JVC is zag ik maar dat terzijde.

Aansluiten op de Groen connector om te zien of er enig leven is een goede tip.

De 7 aderige kabelboom gaat van de videoprint zoals groter afgebeeld naar het neckboard van de beeldbuis.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

629 keer gelezen

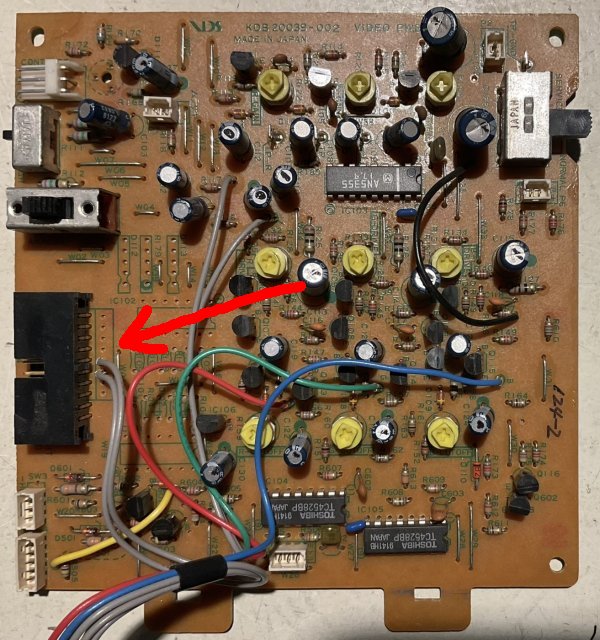

Foto nu close van alleen deze print gemaakt.

[image]

[image]

--
Hans van Kampen

Reageer op dit bericht

685 keer gelezen

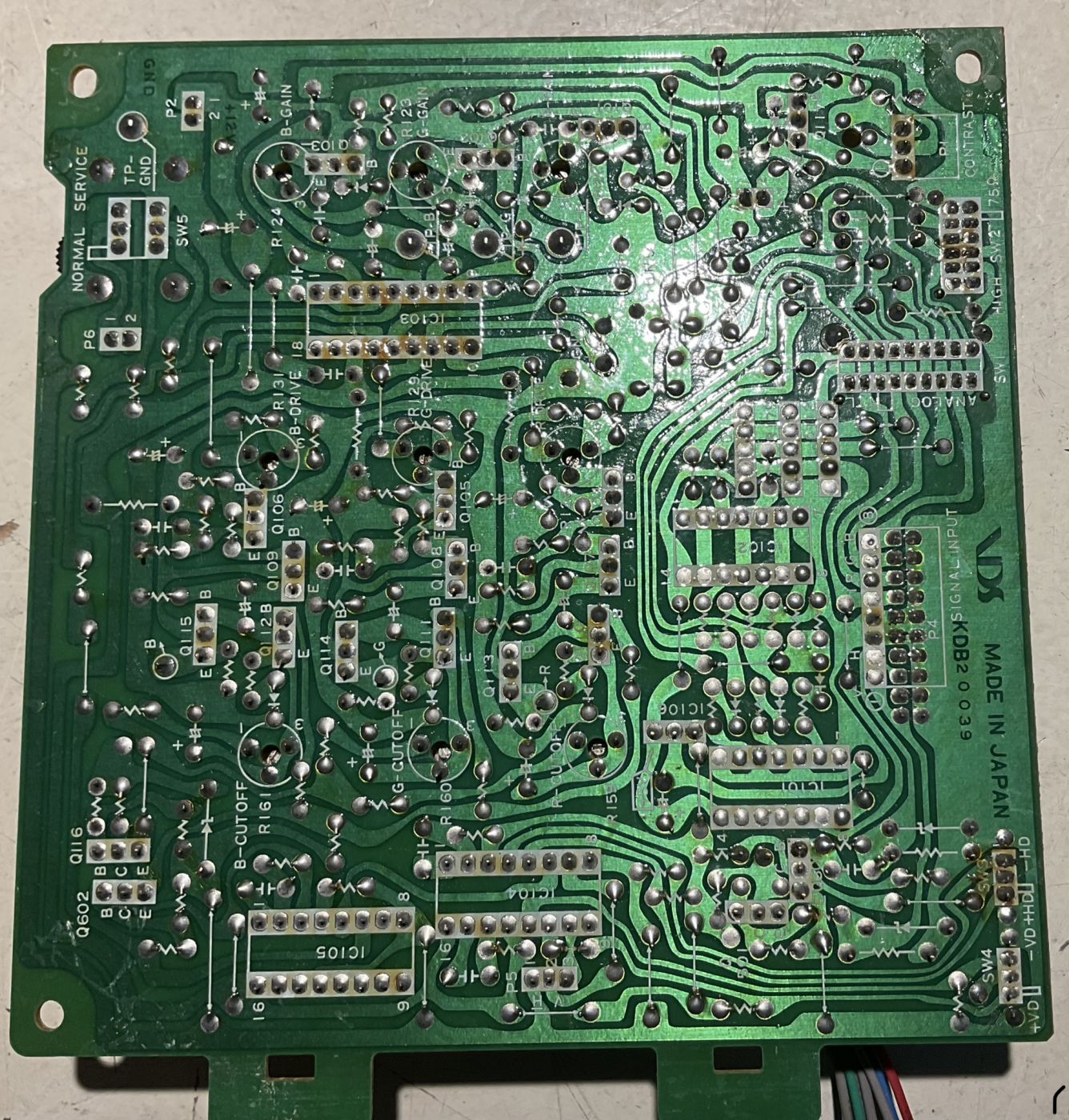

Op de onderkant (soldeerzijde) staat veel interessante informatie bij de schakelaars en potmeters, Hans!

SW1 is voor analoog / TTL keuze,
SW2 schakelt tussen 75 ohm afgeloten ingang / hoogohmig
SW3 schakelt tussen hoog of laag actieve horizontale sync
SW4 schakelt tussen hoog of laag actieve vertikale sync
SW5 schakelt tussen Normal / Service stand, wat die laatste doet? Nog geen idee, gewoon even proberen.

Drie potmeters voor de zwartwaarde van RGB en drie voor de gain

Aan de componentenkant staat het er ook bij zie ik nu.

Gebruiksaanwijzing al bijna niet meer nodig. :-P

Reageer op dit bericht

651 keer gelezen

De TTL stand van SW1 zal niet werken, het gedeelte rondom IC101 en IC102 is niet gemonteerd en de sporen volgende zag ik dat er in die stand van de schakelaar niets is aangesloten.
Zeker is daarmee dat je een analoge RGB-monitor hebt. SW1 moet altijd in de Analoge stand staan, anders komen je ingangssignalen niet aan!
Houd er rekening mee dat het waarschijnlijk een 60Hz analoog RGB signaal moet zijn, VGA frequenties zullen niet werken.

Reageer op dit bericht

626 keer gelezen

Dank je Henk zover voor de info, ja, en dan natuurlijk de vraag wat doe je met het ding?

Ik heb het monitortje 13 jaar (alweer!!) geleden voor 5 Euro gekocht op de VERON beurs in Rosmalen en dacht ik hem op de PC aan te sluiten maar de aansluiting kwam niet overeen met die van de PC. Voor de aardigheid een slideshow uit fotobestand er op te projecteren maar lukte dus niet.

Het ding is opgeborgen op de zolder van het bijgebouw/hobbyruimte en laatst met het ruimen kwam ik hem weer tegen, spanning aangesloten, de bekende dzjing van de degausing coil duidelijk aanwezig en verder zwart beeld, logisch zonder ingangsignaal maar ik zie kathode beeldbuis ook niet gloeien, ik meet op het neckboard bij de gloeidraad aansluiting wel 4.8 Volt om precies te zijn, zoals eerder geschreven weet ik niet wat het moet zijn.

Toen de zaak helemaal uit elkaar lag heb ik gemeten op de pennen van de beeldbuis welke 2 er een Ohms meting hadden en dat moest voor mij de gloeidraad zijn (3 gloeidraden in serie) toen wist ik op het neckboard waar die zaten.

Ik ga verder met de aangedragen adviezen. Ik heb een testbeeld generator met composiet en RGB uitgang en kijken of er leven in zit, ja, en dan………? :-|

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

631 keer gelezen

Ja en dan...

Je hebt toch voldoende camera's?
Vast wel dat er uit zo'n prof camera de losse signalen komen.

Je ziet maar, als je even rustig voor zo'n print gaat zitten is er veel informatie
vanaf te toveren.
Zie lijstje van Henk maar.

Service kan zomaar een verticaal balk generator zijn.
Zou handig zijn.

Reageer op dit bericht

630 keer gelezen

Inderdaad Maurice komen uit de camera’s die ik heb niet alleen simpel composiet via BNC connector maar ook RGB maar dan via de dikke CCU connector, wordt dan wel even uitzoekerij welke pinnen van de stuk of 15 de RGB voeren en (dure en waar te vinden?) passende stekker scoren.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

628 keer gelezen

Ik weet het niet helemaal zeker maar die FLUKE 54200 generator heeft composiet IN en RGB out.of het daarmee kan, is niet het doel van het apparaat. Alleen eigen gegenereerd signaal ook via RGB out denk ik.
[EDIT] Composiet video in en RF out op alle kanalen doet ie wel vandaar composiet video in aanwezig.
;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

636 keer gelezen

Laat een foto zien Hans van de plug die je zoekt.
Heb wel een idee maar wil er zeker van zijn.
Als mijn vermoeden klopt heb ik zo wie zo de aansluit gegevens.
Zal wel een 26 polige plug zijn denk ik.

Gr. René.

Reageer op dit bericht

623 keer gelezen

Doe ik vanmiddag René, maar plug achterop bedoel je niet die 9 pins connector. Daar heb ik stekker voor.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

633 keer gelezen

Hallo René

Even een vraag over de plug die je bedoeld,

[image]

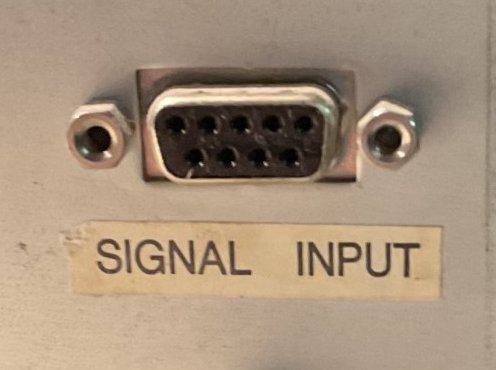

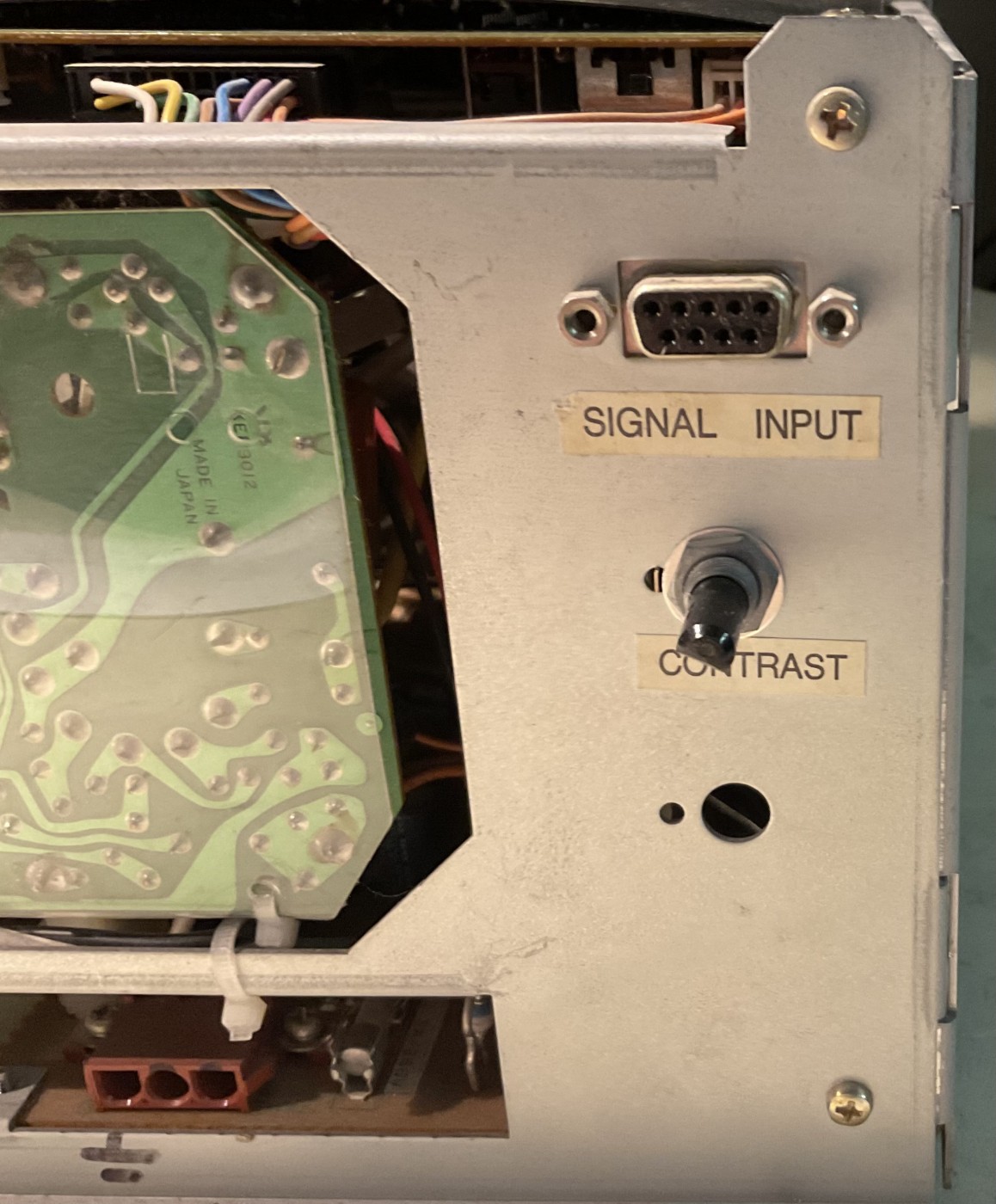

Toch niet deze slechts 9 polige achterop, ik heb daar een stekker voor.

[image]
Of deze 20 polige stekker voor connector (rode pijl) die zit aan een kabelboom in de monotor maar dank alvast.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

603 keer gelezen

ja, en dan………?

Klok van maken met Arduino?

Reageer op dit bericht

623 keer gelezen

Inderdaad zou dat wel leuk zijn en moet technisch te realiseren zijn met Arduino en Loek zou dat wel voor elkaar krijgen. Wordt wel “even” een sketch schrijven en ik ben niet zo’n programmeur.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

637 keer gelezen
