SMD transistor (Gezocht)

door doktordirk @, Noordbeemster, 06-03-2023, 17:40 (506 dagen geleden)

In een poging het dtf-circuit van een video recorder te herstellen ben ik op zoek naar en transistor type BF621 in SOT89 behuizing.
Ik weet dat deze onderdeel(tjes) niet voor het oprapen liggen , maar je weet maar nooit.

Mvg. Dirk

SMD transistor

door F2ride2001 @, 06-03-2023, 20:00 (505 dagen geleden) @ doktordirk
Gewijzigd door F2ride2001, 06-03-2023, 20:04

Heeft zo'n ding nog een specifieke SMD codering erbovenop?

Heb best wel wat liggen, maar staan dan SMD coderingen op dus moet dan even de link leggen.

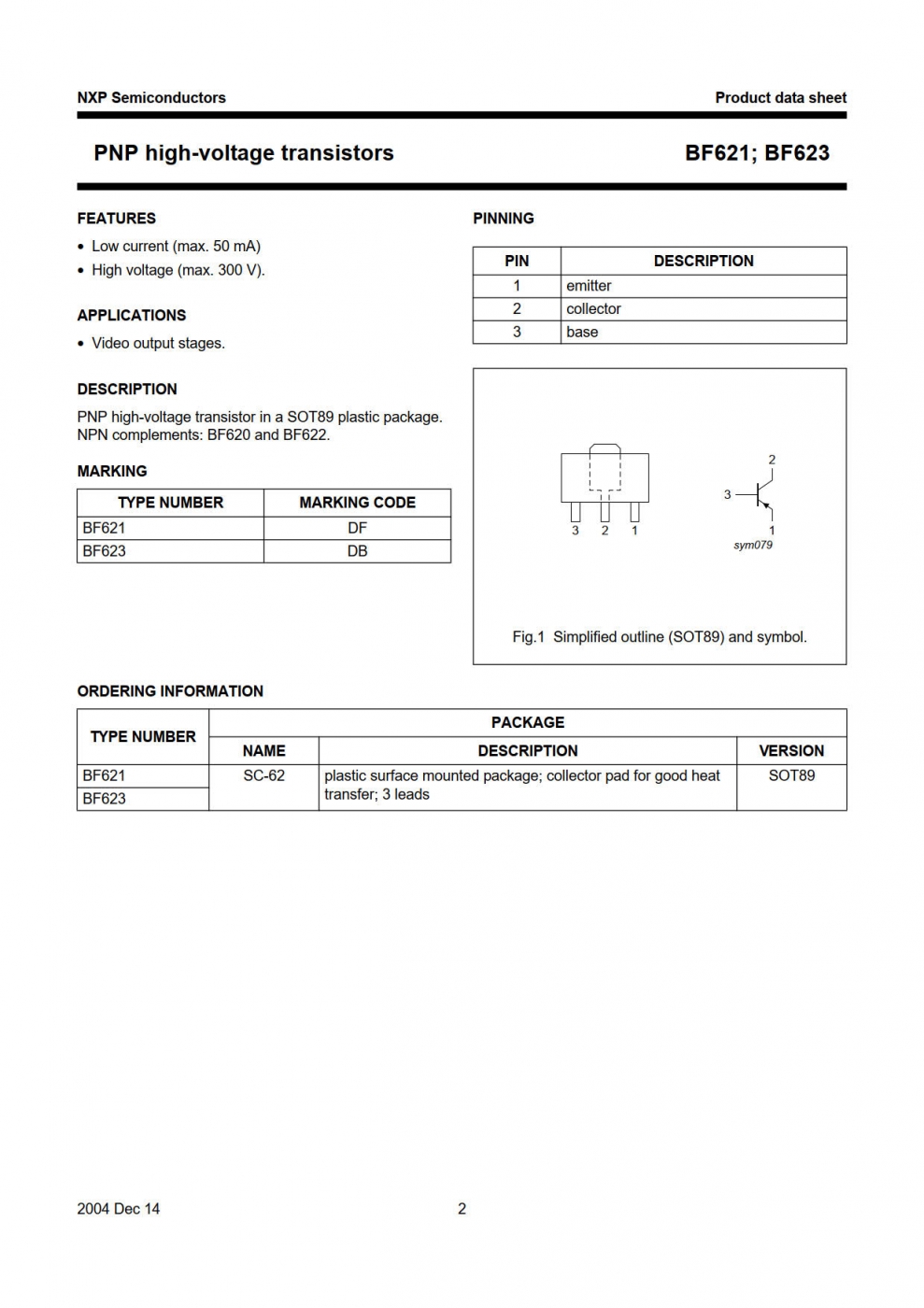

Edit: DF of DB dus. Volgens de datasheet. Zal eens kijken. [image]

SMD transistor

door F2ride2001 @, 07-03-2023, 20:12 (504 dagen geleden) @ F2ride2001
Gewijzigd door F2ride2001, 07-03-2023, 20:32

Ik heb gekeken, maar helaas niet gevonden. Sorry.

Edit: op Ali geven ze: 100Pcs 2SD1898 Smd Transistor Footprint Sot-89 Zeefdruk Df

Link

SMD transistor

door Goldline @, Oranjedorp, 06-03-2023, 20:30 (505 dagen geleden) @ doktordirk

Mocht je geduld hebben kan ik hem in een toekomstige bestelling mee laten komen bij TME.
Anders 7.90 aan orderkosten. tor kost 26 cent ex btw.

--
Cees PA1DBA

SMD transistor

door doktordirk @, Noordbeemster, 07-03-2023, 09:51 (505 dagen geleden) @ Goldline

Daar had ik het onderdeel inmiddels ook al gevonden.
Een BF623 zal ondanks het iets lagere voltage (250v) waarschijnlijk ook wel voldoen, en die is beter te vinden (oa. Elektra Breda)
Of op Ebay met prijzen van zo'n 8 tot 20 Euro, de laatste dan wel met gratis verzending!
Ik wacht het nog even af.

Dirk.

SMD transistor

door soundman2 @, Wouw, 07-03-2023, 11:51 (505 dagen geleden) @ doktordirk

Als je wat hoogte hebt, kun je van een BF471 de pootjes haaks omvouwen en op de padjes solderen. BF471 is veel gangbaarder.

SMD transistor

door doktordirk @, Noordbeemster, 07-03-2023, 12:27 (505 dagen geleden) @ soundman2

Daar heb ik ook aan zitten denken, maar dan ga ik toch voor de BF621 in bedrade vorm (TO92) welke ik nog ergens op een sloopprint moet hebben.
De ruimte is er wel, en als het goed werkt kan ik altijd nog een keer wisselen voor de smd uitvoering.

SMD transistor

door soundman2 @, Wouw, 07-03-2023, 13:16 (505 dagen geleden) @ doktordirk
Gewijzigd door soundman2, 07-03-2023, 13:20

Het origineel heeft een groter koelvlakje en daardoor is de warmteoverdracht naar de print beter. Vaak is het koperoppervlak op de print ook aangepast. De BF471, heeft dan weer een grotere oppervlakte en door de rechte stand ook een iets betere warmte afgifte. E.e.a. is natuurlijk helemaal afhankelijk van de schakeling hoeveel gedissipeerd wordt .
TO92 is dan weer beduidend kleiner.
Volgens mij vallen de transistoren in de categorie video eindtransistoren, voor aansturing van beeldbuizen in TV toestellen. Evenwel zitten die niet in een video en spanningen van 250V zijn ook al niet gebruikelijk in videorecorders.

SMD transistor

door Maarten Bakker ⌂ @, Haarlem/Delft, 07-03-2023, 13:35 (505 dagen geleden) @ soundman2

Ik neem aan dat de transistor op een dikkefilmhybride zit? Ik herinner me niet ooit andere SMD bestukking gezien te hebben in een VCC. Dan is de afvoer van warmte door een normaal TO-92 huisje inderdaad een fors stuk slechter!

SMD transistor

door soundman2 @, Wouw, 07-03-2023, 20:43 (504 dagen geleden) @ Maarten Bakker

Indachtig met de ellende van de eerste Philips VCR's en de opvolgers die ook weer helemaal nieuw ontwikkeld werden (weinig vertrouwde technieken) Zijn we blijven steken bij VHS en Betamax.
Die recorders kon je bij wijze van spreken met een hamer en een nijptang repareren. Het wisselen van een videokop was een fluitje van een cent. De beeldkwaliteit van Philips was ongetwijgeld beter, maar voor de doorsnee kijker was VHS prima...
Ik weet daardoor dus ook niet wat er allemaal in de Philips recorders zat.
Wel kon je aan Philips verdienen met reparatie. Dozenvol aandrukrollen met de tandheugel vervangen. Als je wist hoe het moest, was het een fluitje van een cent e een karweitje van enkele minuten. Had je de docu niet gelezen, dan werd soms de video half gesloopt om dat "ellendige" aandrukrolletje er in te zetten.

SMD transistor

door doktordirk @, Noordbeemster, 08-03-2023, 16:49 (504 dagen geleden) @ Maarten Bakker

Je hebt helemaal gelijk Maarten.

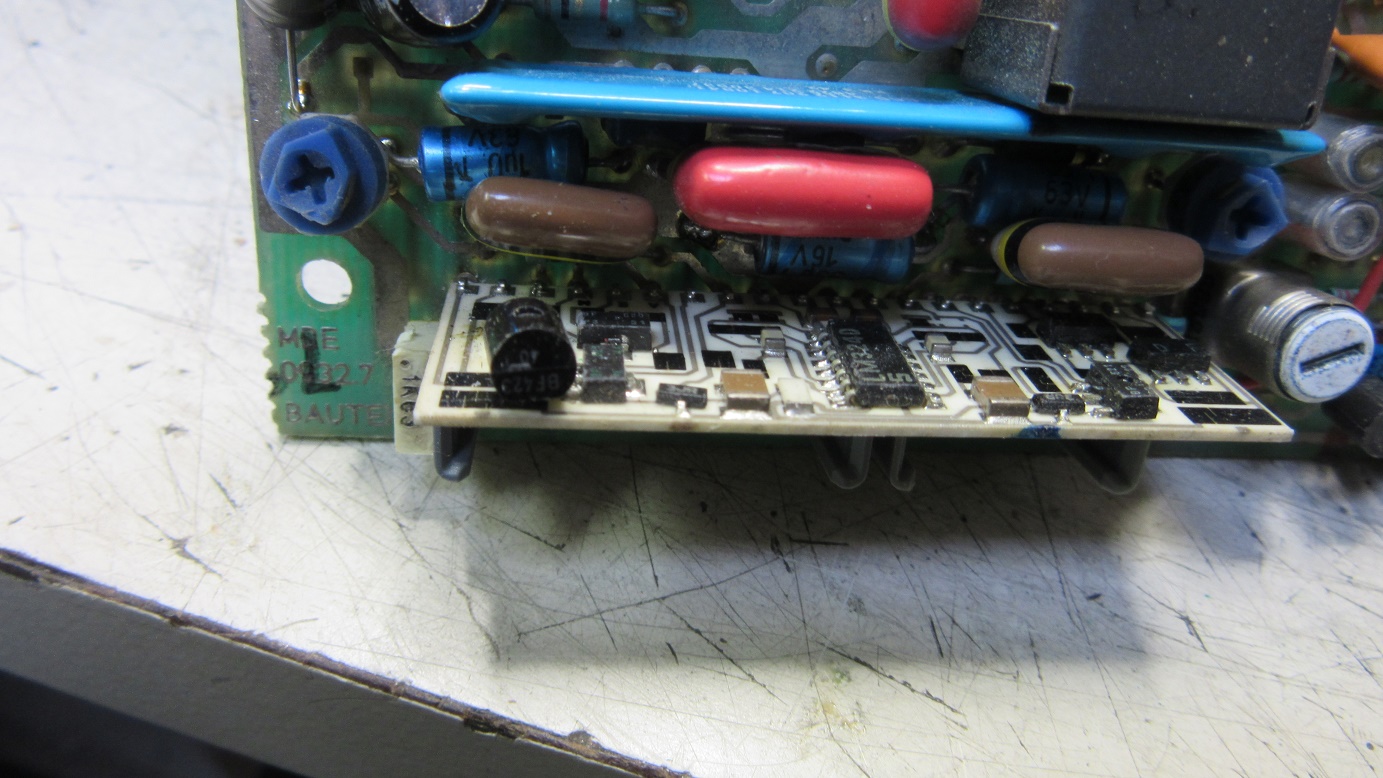

Ik heb het nu (tijdelijk?) zo opgelost met een BF423.[image]
Om op deze plaats een smd'tje te monteren gaat niet mee vallen,die dingen vliegen zo een end heen en de hele module met 18 pennen zonder schade er uit te halen is ook bijna niet te doen.
De 100n C was eerst weg gehaald om wat ruimte te maken.
In een opvolger VR2424 wordt weer gebruik gemaakt van losse onderdelen, dus geen module meer.
Volgens schema BF421, in de praktijk vervangen door BF423.

SMD transistor

door doktordirk @, Noordbeemster, 11-03-2023, 19:55 (500 dagen geleden) @ soundman2

Het is gelukt!!
Het is een BF423 geworden (Elektra Breda)
De voedig is nu weer netjes zo rond de plus en min 140 volt.
Een ontzettend geknoei om zo'n onderdeeltje op de goede plaats te krijgen, eerst nog met sluiting tussen 2 pootjes maar zuiglitze bracht uitkomst.

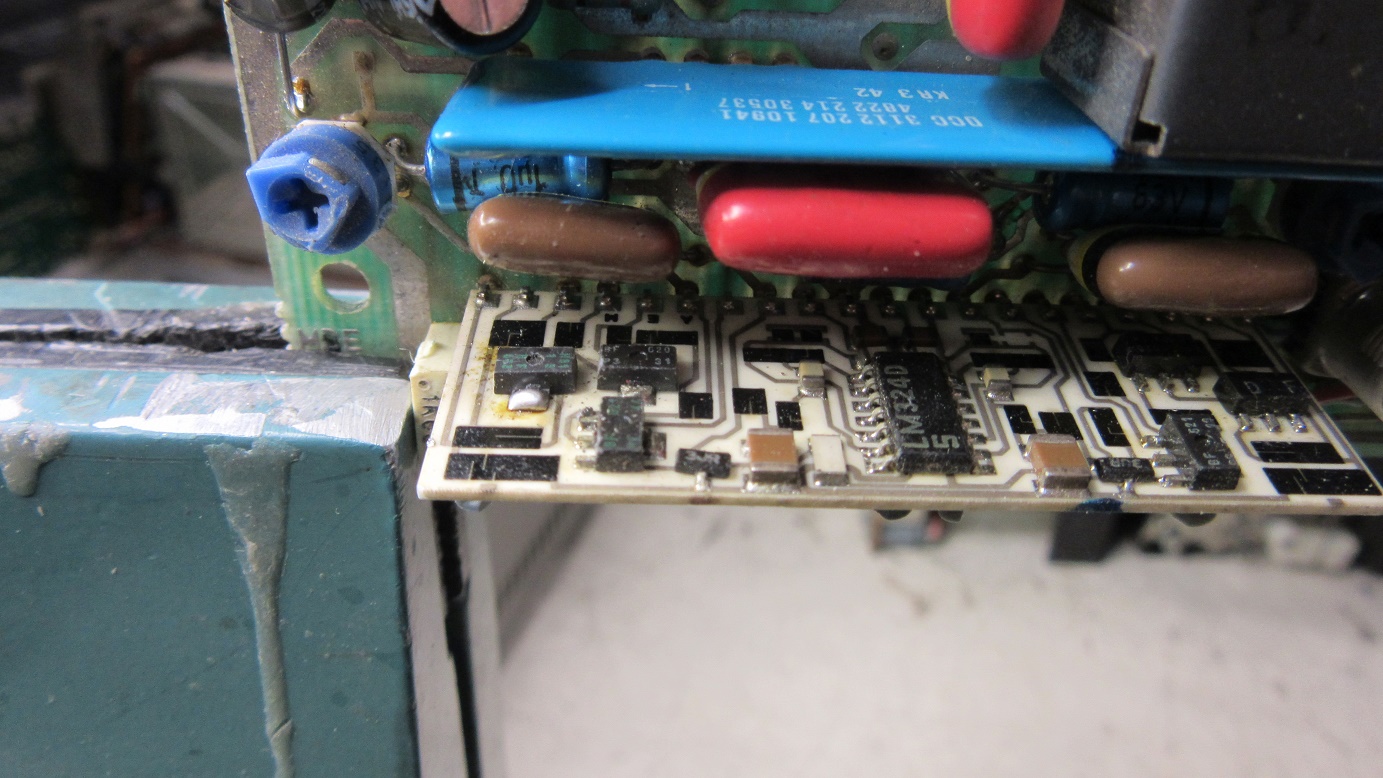

De meest linkse transistor is de vervanger.
[image]

Dirk.
