Vreemde Philips EL8410 (Algemeen)

door Hans van Kampen @, Voorhout, 11-05-2023, 14:51 (402 dagen geleden)

Hallo forumlezers,

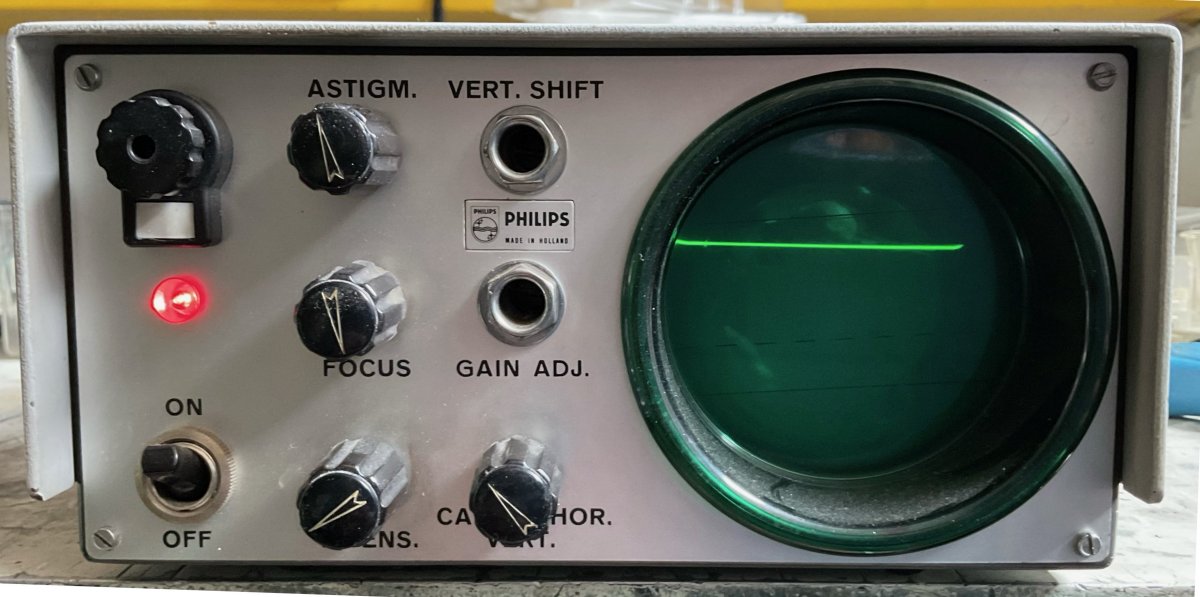

Ik kreeg ooit van iemand waarvan ik spullen kocht dit geval erbij en het betreft een PHILIPS EL8410 een soort scoopje maar ik weet niet waar die voor diende en op internet niets te vinden. Weet iemand dat toevallig is de vraag.

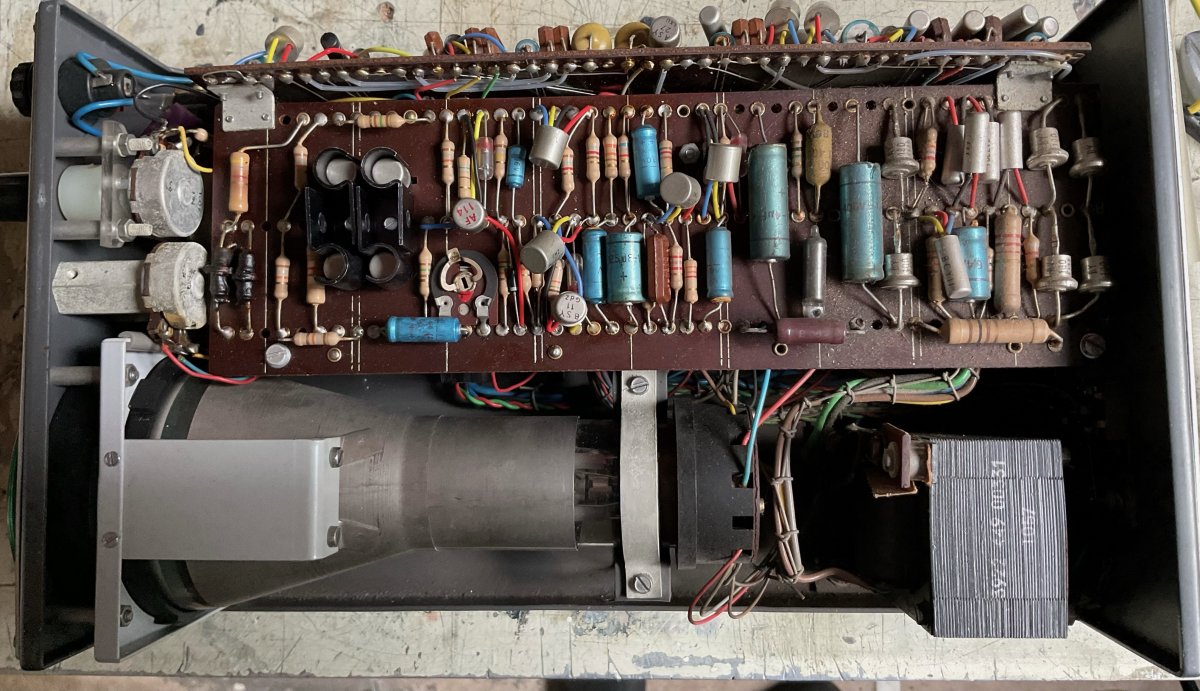

Ziet er van binnen ook ultiem PHILIPS achtig uit (21 transistoren)

[image]

[image]

[image]

[image]

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door Jac Janssen @, Eindhoven, 11-05-2023, 15:39 (402 dagen geleden) @ Hans van Kampen
Gewijzigd door Jac Janssen, 11-05-2023, 15:42

Dag Hans,

Ik zou zeggen: zet er eens een video-signaal op.
Het codenummer op de trafo duidt op Breda, camera's.

Jac

Vreemde Philips EL8410

door Jac Janssen @, Eindhoven, 11-05-2023, 15:42 (402 dagen geleden) @ Jac Janssen

Helaas niet mogelijk om de posting aan te vullen...

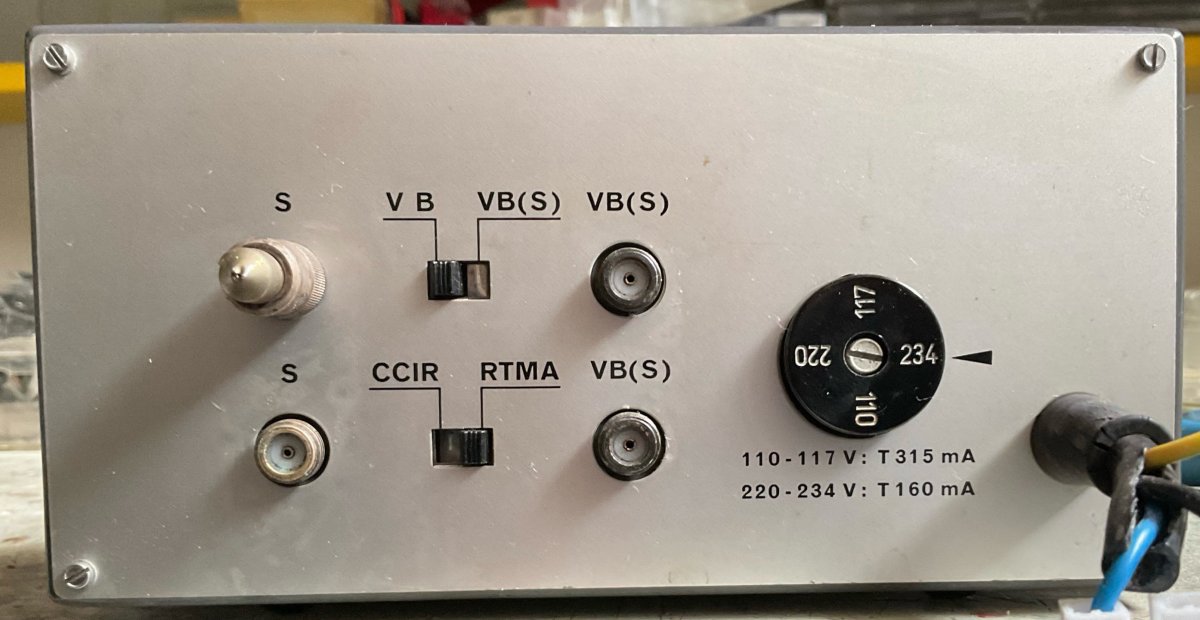

Het opschrift bij de connectors gaat ook richting video (VB video+blanking) + S(ync)

Jac

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 11-05-2023, 16:45 (402 dagen geleden) @ Jac Janssen

Zal het proberen Jac, maar ff niet met mijn dure FLUKE 54200 maar heb nog een kleinere signaal generator.

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 11-05-2023, 17:05 (402 dagen geleden) @ Jac Janssen

Inderdaad een videosignaal zichtbaar op de pijp. Een signaal aangesloten op de VB(S) aansluiting. Signaal liep niet synchroon want geen tijdbasis en trigger instelling toen ben ik maar gaan draaien op één van de potmeters inwendig en toen kreeg ik dit beeld.

;-)
Hans

[image]

--
Hans van Kampen

Vreemde Philips EL8410

door soundman2 @, Wouw, 11-05-2023, 17:57 (402 dagen geleden) @ Hans van Kampen
Gewijzigd door soundman2, 11-05-2023, 18:01

Stuur eens een mailtje naar Harm Klaassens op het NFOR. Een (oud-) collega van de camerafabriek in Breda.(via het envelopje).
Er waren ook sync generatoren, die op dezelfde wijze waren gebouwd.

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 11-05-2023, 19:46 (402 dagen geleden) @ soundman2
Gewijzigd door Hans van Kampen, 11-05-2023, 19:49

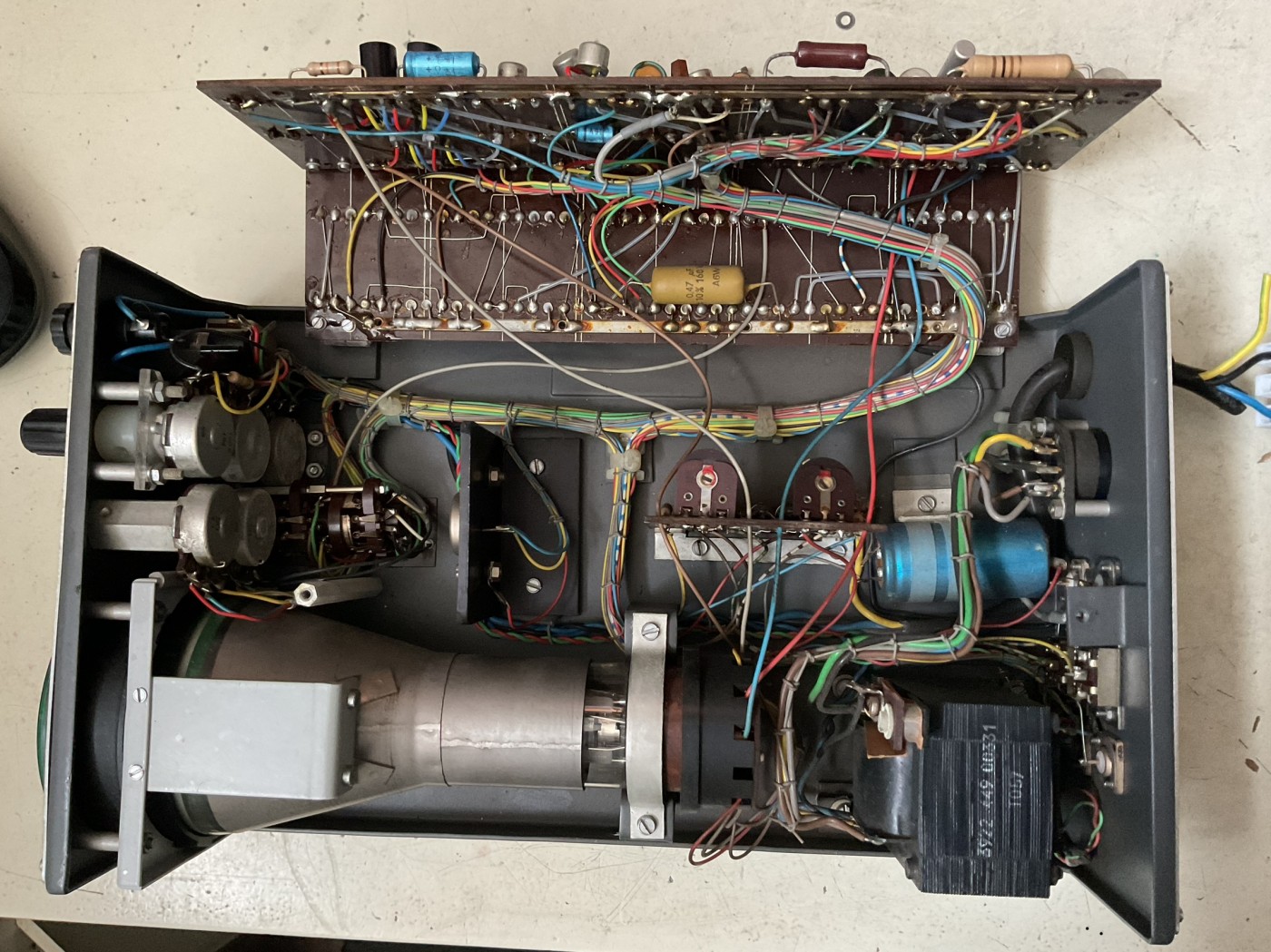

Zou ik kunnen doen Henk. Ik heb de bovenprint los geschroefd en die kon je opzij scharnieren en toch wel mooi gemaakt met die kabelboom.

;-)
Hans

[image]

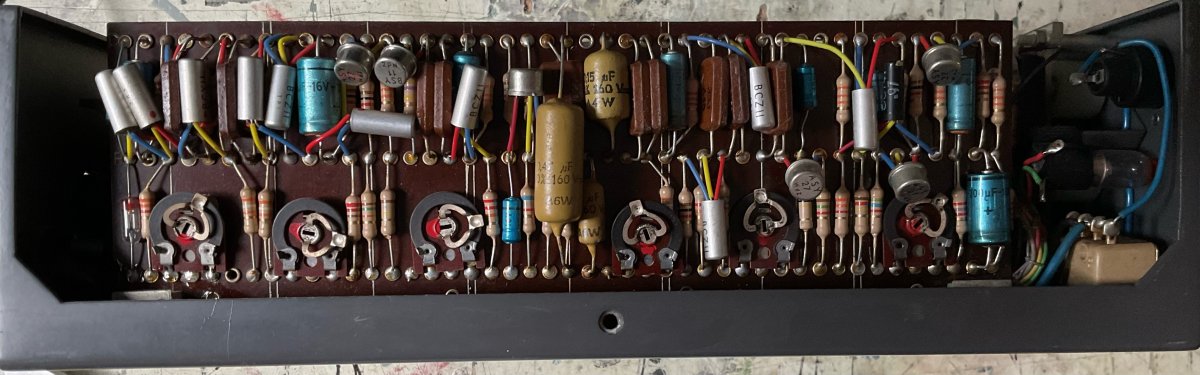

[EDIT] Op het kleine printplaatje met die 2 instelpots zitten 5 neonlampjes (niet zichtbaar) en op de bovenprint trouwens nog een.

--
Hans van Kampen

Vreemde Philips EL8410

door ruudam @, Utrecht, 11-05-2023, 19:41 (402 dagen geleden) @ Hans van Kampen

CCIR is de naam van het TV systeem van Europa 625, neg, FM geluid op 5,5 MHz afstand.
RTMA was dacht ik de naam van het testbeeld.

Vreemde Philips EL8410

door Maarten Bakker ⌂ @, Haarlem/Delft, 11-05-2023, 21:24 (402 dagen geleden) @ ruudam

Radio Television Manufacturers Association, later hernoemd in EIA en bekend van het vastleggen van allerhande standaarden voor signalen en aansluitingen. Ze hadden inderdaad ook een standaard testbeeld.

Vreemde Philips EL8410

door Ad Zijlmans @, Made, 11-05-2023, 23:21 (402 dagen geleden) @ ruudam

Het lijkt me een eenvoudige waveform monitor waarmee je het videosignaal van een camera kunt bekijken. En wel uit de tijd van de zwart-wit camera's.

CCIR staat dan idd. voor de Europese standaard met 625 lijnen en RTMA voor de Amerikaanse met 525 lijnen. Later bij kleurencamera's is dat PAL resp. NTSC gaan heten.

In Breda werden overigens ook CCTV/bewakingscamera's gemaakt en die waren destijds overwegend zwart-wit dus daar zou dit apparaat ook voor gebruikt kunnen zijn.

Gr.
Ad

Vreemde Philips EL8410

door Harm Klaassens @, Breda, 12-05-2023, 00:37 (402 dagen geleden) @ Ad Zijlmans

De laatste serie van deze scoopjes is inderdaad in Breda gemaakt.
Scoopje hoorde bij een EL8xxx camera.
De camera bestond uit een camerakop welke via een meeraderige kabel verbonden was met een camera controle unit.
Er hoorde ook nog een pulse generator bij die de H,V,B en sync pulsen leverde.
Al deze delen zaten in gelijke kastjes als de waveform monitor (scoopje).
Dit spul werd eind 60er begin 70er jaren gemaakt.

groeten Harm Klaassens

Vreemde Philips EL8410

door Marinus J @, 12-05-2023, 08:36 (402 dagen geleden) @ Harm Klaassens

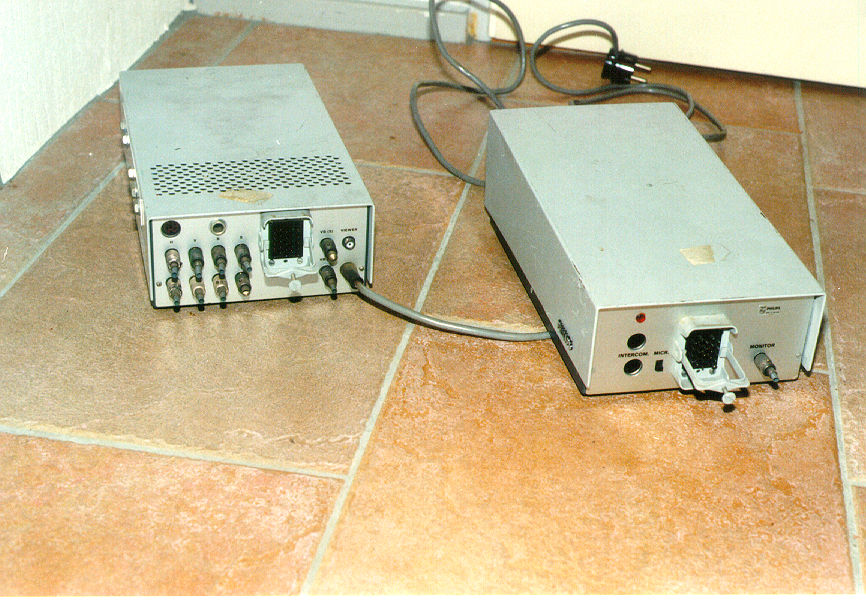

Van deze modellen waren ook nog verdeelversterkers en monitoren van dezelfde breedte.
De camera kabels tussen camera en elektrika hadden vierkante pluggen.
Deze pluggen zijn jaren later nog voor de LDK 6 voeding gebruikt Harm.
Heb zelf hier nog deze met nog oudere pluggen die je erop moest draaien.
Heetten volgens mij Suhner pluggen of zoiets.

René D.

Vreemde Philips EL8410

door Ad Zijlmans @, Made, 12-05-2023, 10:22 (402 dagen geleden) @ Marinus J

Vreemde Philips EL8410

door Marinus J @, 12-05-2023, 15:49 (401 dagen geleden) @ Ad Zijlmans

Hallo Ad , is inderdaad zo'n monitor zoals die op de camera staat.
Die van mij werkt nog steeds met een mooi scherp plaatje.

René D.

Vreemde Philips EL8410

door Michiel @, Ottersum, 12-05-2023, 16:48 (401 dagen geleden) @ Hans van Kampen

Hoi Hans,
Leuke waveform :-)
Deze hoorde niet bij de consumenten EL8*** thuis, maar wel bij de semi professionele camera's van Philips.
De LDH150 zoals hieronder

[image]

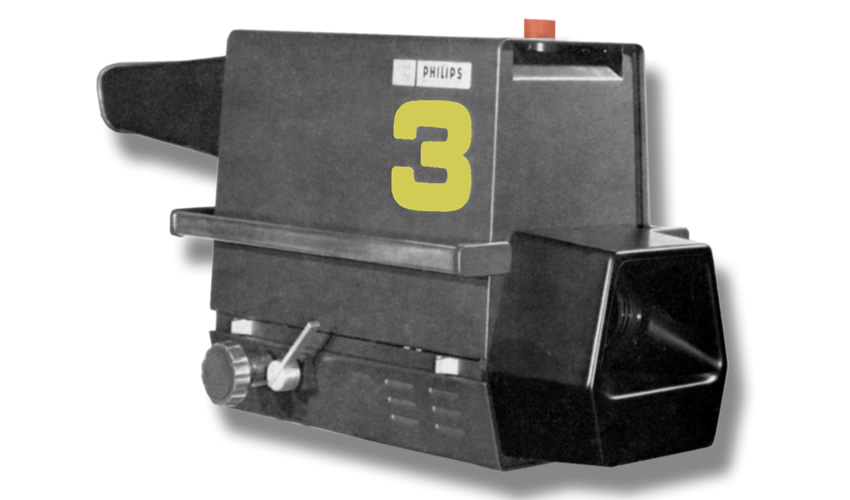

of de LDH200 (dezelfde als de LDH150 maar dan met een ingebouwde viewfinder)

[image]

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 12-05-2023, 19:06 (401 dagen geleden) @ Michiel

Leuk om te zien Michiel, bedankt.

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door Maarten Bakker ⌂ @, Haarlem/Delft, 12-05-2023, 20:20 (401 dagen geleden) @ Michiel

Apparaten uit de EL.... reeks waren niet persé consumentenvarianten; de EL-nummering was gewoon de voorloper van de Lxx.... reeks. Het eerste cijfer na de letters EL, gaf aan om wat voor soort apparaat het ging.

Pas met de invoering tussen 1963 en 1967 van de Lxx.... reeks kreeg de consumentenapparatuur een andere nummering zoals N.... die numerologisch gezien nog steeds in de Lxx.... reeks viel maar zowel commercieel als qua productie losgekoppeld was.

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 12-05-2023, 22:04 (401 dagen geleden) @ Hans van Kampen
Gewijzigd door Hans van Kampen, 12-05-2023, 22:06

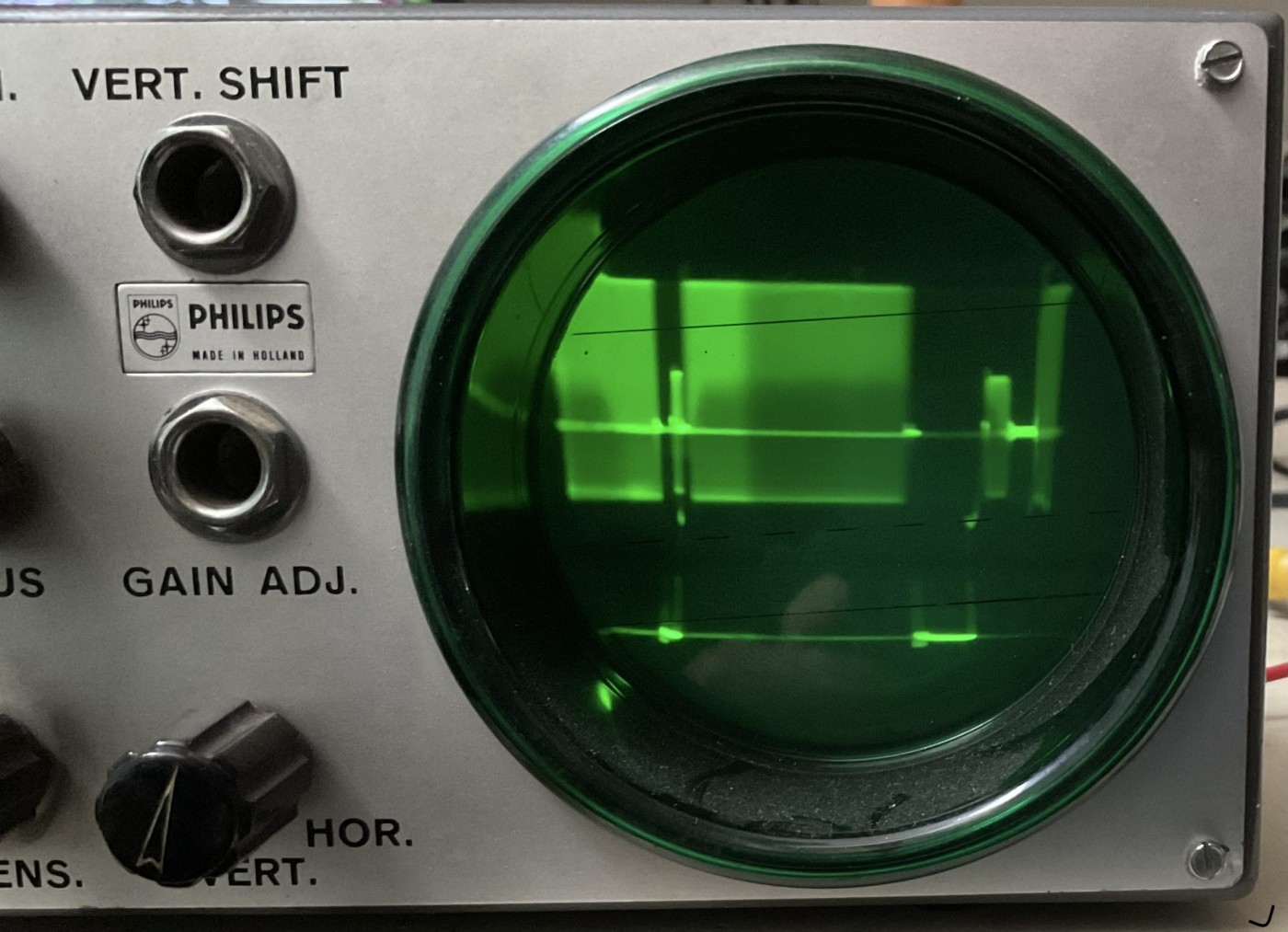

Er valt aan een van de vele instel pots binnen nog wel het e.e.a. af te regelen zo ook de lineariteit van de tijdbasis want als je het beeld bekijkt is hij links ingedrukt dus de spot start langzamer op het scherm en loopt er sneller af.

Het beeld heb ik op een van de instel pots binnen in ook stil kunnen krijgen want was van buiten af niet mogelijk (triggering). Ja, wat welke instel pot doet zie je wel als je er aan draait, ik heb geen doc. er van.

;-)
Hans

[image]

--
Hans van Kampen

Vreemde Philips EL8410

door Marinus J @, 15-05-2023, 10:16 (399 dagen geleden) @ Hans van Kampen

Daar zal waarschijnlijk ook geen potmeter voor te vinden zijn Hans.
Dit is een horizontale linearitijds fout en daar zit hopelijk een spoel
voor in die je kunt instellen. Dat ging met een draaibare magneet die er in zit.

René D.

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 15-05-2023, 12:48 (398 dagen geleden) @ Marinus J

OK René, zal eens kijken, dank voor de tip. Ik vond het beeld er links al ingedrukt uit zien en dat was je ook wel opgevallen.

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door Maurice ⌂ @, Dordrecht, 15-05-2023, 14:01 (398 dagen geleden) @ Hans van Kampen

Hans.
Probeer iets van blokgolf op te krijgen.
Dan is beter te meten.
Let ook goed op dat buisje zelf.
Volgens mij aan die randen nog al bol in glas.
Daarom kan aan randen wel weergeven omdat fosfor doorloopt in die bolling maar
Betreft afbuiging beeld ziet dat er raar uit.
Is oud he.

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 15-05-2023, 14:59 (398 dagen geleden) @ Maurice
Gewijzigd door Hans van Kampen, 15-05-2023, 15:06

Dank je Maurice, ik zal eens kijken. Het spoeltje waar René (Marinus) het over heeft is onvindbaar trouwens.

De enige (vaste) spoeltjes vind ik links in het rode kadertje, ook onder de print en op (niet zichtbare) print aan de zijkant verder niets.
[image]

Is idd oud spul, Ik kwam het op zolder tegen bij het zoeken naar iets anders en nam hem mee naar beneden en even aan de prik gehangen, ja, ooit gekregen van wie? en bij wat? weet ik niet meer.

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door Maurice ⌂ @, Dordrecht, 15-05-2023, 18:01 (398 dagen geleden) @ Hans van Kampen
Gewijzigd door Maurice, 15-05-2023, 18:09

Je kunt natuurlijk ook de tijdbasis met een andere scoop controleren.

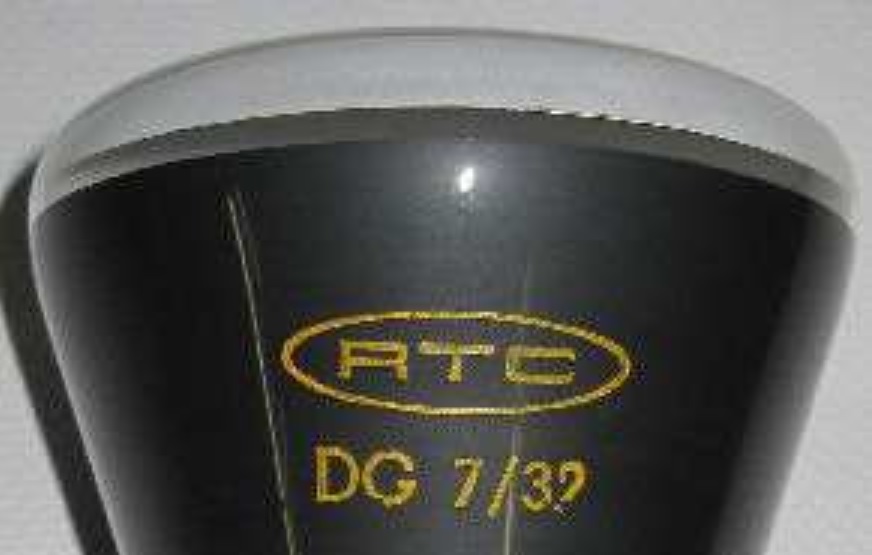

Bekijk schema's met wat is het een DG7-32? beeldbuisje?

En dat oude Philips schema's van scoop of andere toestellen met dat buisje opzoeken en
zien dat je een transistor versie vind.
Zal betreft opbouw schakeling veel overeenkomsten zijn.

Kijk dit bedoel ik, zie fosfor wat geheel rond loopt.
Mogelijk dat je dat ziet.

[image]

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 15-05-2023, 19:22 (398 dagen geleden) @ Maurice
Gewijzigd door Hans van Kampen, 15-05-2023, 19:24

Ik denk dat het een DG7-32 buisje is, kan het niet zien vanwege het Mu scherm wat er omheen zit maar wat de vertekening betreft, het ingedrukte beeld van het videosignaal links komt niet door de ronding van het fosforscherm hoor. Zo ver van de rand af nog, kijk maar naar de vorm van het videosignaal en die syncpuls links in beeld.

Ik zal met andere scoop idd eens kijken naar vorm zaagtandsignaal van tijdbasis, ik maak er geen halszaak van hoor, ik heb belangrijkere dingen.

;-)
Hans

--
Hans van Kampen

Vreemde Philips EL8410

door henk vdb @, Breda, 15-05-2023, 19:21 (398 dagen geleden) @ Marinus J

...en daar zit hopelijk een spoel voor in die je kunt instellen. Dat ging met een draaibare magneet die er in zit.

Dat is bij magnetische afbuiging met afbuigspoelen.
Hier wordt elektrostatische afbuiging gebruikt en zal dat vermoedelijk anders werken.

Vreemde Philips EL8410

door Hans van Kampen @, Voorhout, 15-05-2023, 19:23 (398 dagen geleden) @ henk vdb

Inderdaad heeft dit buisje een elektrostatische afbuiging.

;-)
Hans

--
Hans van Kampen
