enkelbord computer kit D-85 (Computertechniek)

door WalterH @, Den Haag, 04-09-2024, 13:47 (34 dagen geleden)

Beste medeforumleden,

vorige week ben ik in het bezit gekomen van enkele PBNA elektronica doosje die deel uitmaakte van een cursus elektronica. Dit volgens de eigenaar hiervan.

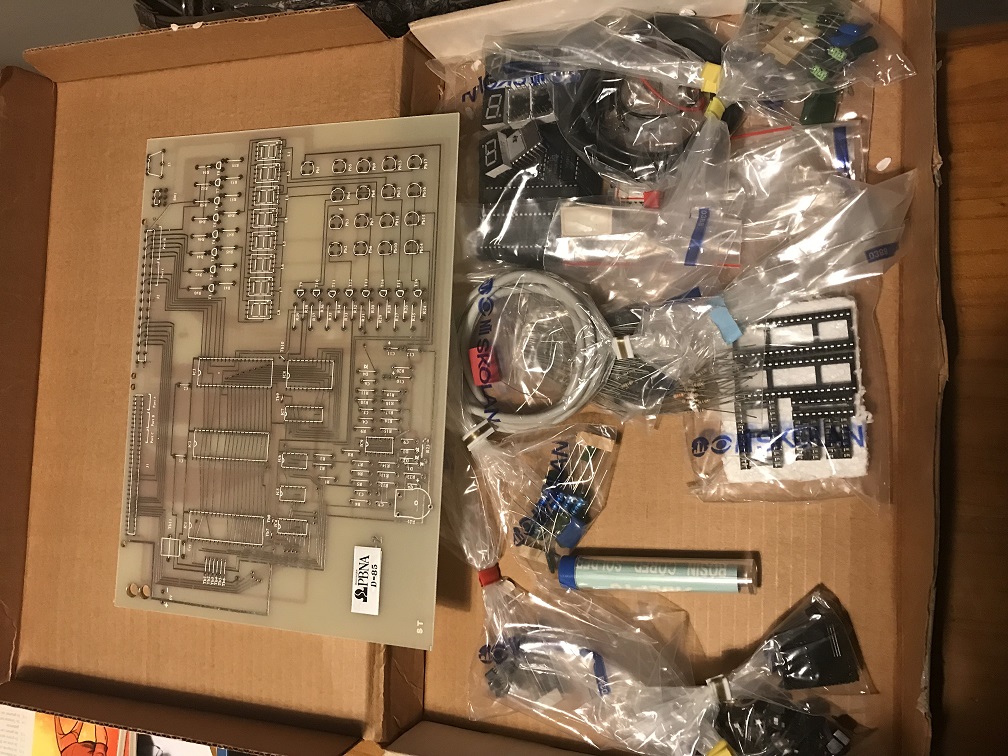

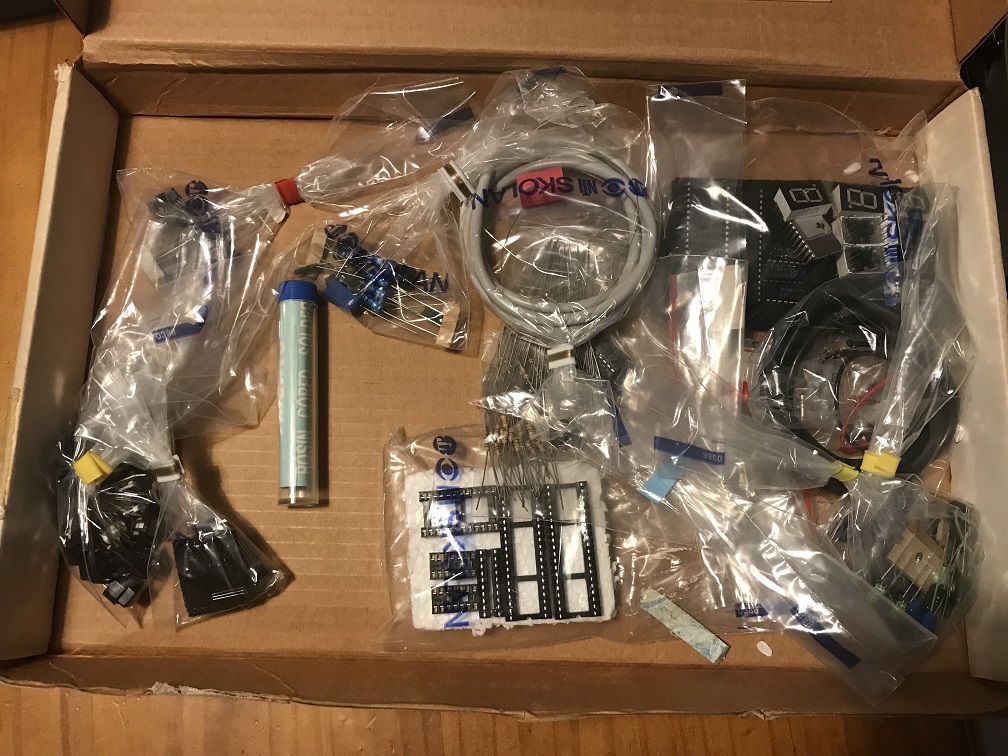

Nu blijkt de inhoud van één van deze dozen een enkelbord computer print met alle onderdelen te bevatten. Er is echter geen enkele documentatie aanwezig bij deze doosjes.

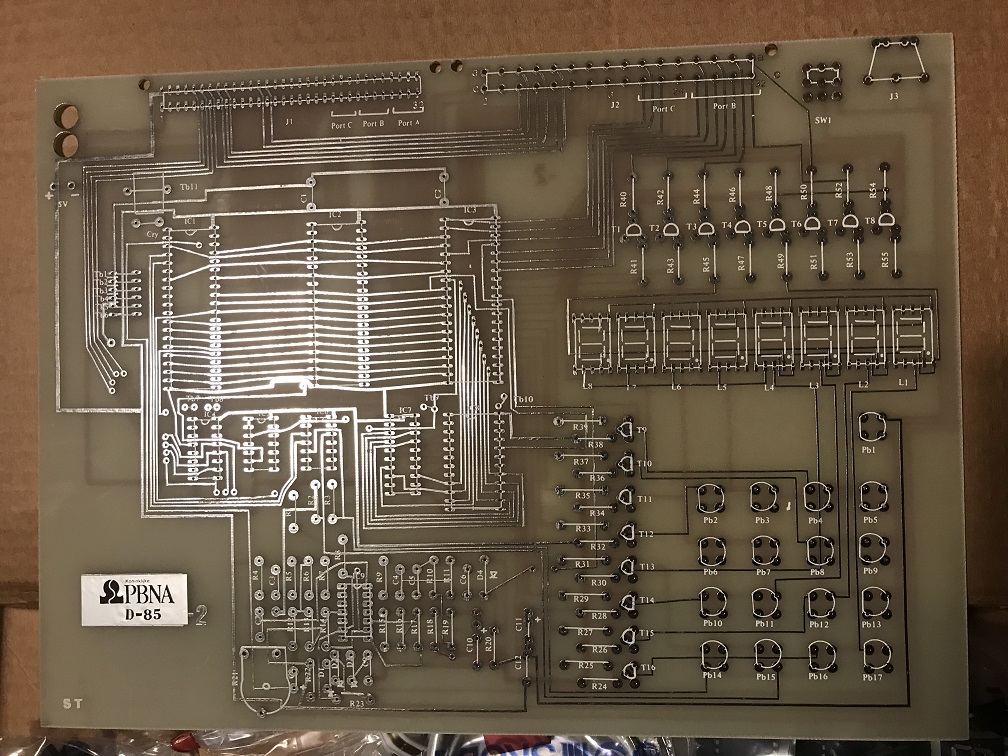

Het betreft een print met daarop de aanduiding "PBNA D-85" met alle onderdelen en als CPU een 8085.

Is er bij misschien bij iemand van jullie iets bekend over dit bouwpakket?
Alle informatie is hierbij welkom.

[image][image][image][image]

--
W. Heemskerk

enkelbord computer kit D-85

door Maurice ⌂ @, Dordrecht, 04-09-2024, 13:51 (34 dagen geleden) @ WalterH

PBNA is een les/Cursus organisatie.

Ding hoort dus bij een computer les pakket.

Zoek eens was cusrussen uit die periode op.

enkelbord computer kit D-85

door DirkHartland @, Rhoon, 04-09-2024, 16:01 (34 dagen geleden) @ WalterH

Hoi Walter,
Leuk; 8085 met waarschijnlijk twee stuks 8155 I/O ic’s (2k RAM, 3 I/O poorten en een timer)
8 bits databus en 16 bits adresbus. 1, 2 of 3 bytes instructie set.
Hex toetsenbord en dito hex uitlezingen voor adres- en databus.
Zelf compileren.
De PBNA uitvoering ken ik niet. Heel, heel lang geleden cursus assembler/basic van Dirksen gevolgd en zoiets zelf gemaakt (toentertijd onderdelen genoeg bij v. R&H :-) )
Genoeg op internet te vinden, lijkt mij.

Groet, Dirk

enkelbord computer kit D-85

door WalterH @, Den Haag, 04-09-2024, 23:35 (34 dagen geleden) @ DirkHartland

Helaas geen documentatie kunnen vinden tot op heden.
Deze kit zal ook van halverwege de jaren 80 zijn, en toen was er natuurlijk nog weinig digital beschikbaar.
Mogelijk ook weinig van deze kits verkocht door PBNA.

De print in elkaar solderen zal wel geen probleem zijn. Deze kit echter gebruiken zonder documentatie van de software zal een uitdaging zijn.

--
W. Heemskerk

enkelbord computer kit D-85

door Maurice ⌂ @, Dordrecht, 05-09-2024, 09:35 (33 dagen geleden) @ WalterH

Zoek op "Intel MCS-85 System Design Kit (SDK) for the Intel 8085 CPU"
http://www.oldcomputers.net/intel-mcs-85.html


Dat is een zelfde soort bouwkit.
Hiervan is ruime informatie beschikbaar.

Ook in die periode diverse trainer kits van de 8085 te vinden.

Met behulp van bestaande schema's diverse 8085 kits , moet het opbouwen niet het grootste punt zijn.

Jammer dat de vorige eigenaar niet meer weet welke cursus dat was.
Bekijk de diverse hobby tijdschriften uit die periode, vaak staan daar advertenties in
van PBNA cursussen.
Ik vermoed periode 1977-1978.

enkelbord computer kit D-85

door WalterH @, Den Haag, 05-09-2024, 12:13 (33 dagen geleden) @ Maurice

De bouwkit was van iemands vader die overleden is en waren gevonden bij het leegruime.
De verkoper wist verder niets af van wat hij verkocht. Ik wist ook niet beter dan dat ik enkele doosjes kocht die waren bedoeld voor een PBNA cursus elektronica. Maar voor Euro 20,00 was dit voor mij geen probleem.

--
W. Heemskerk

enkelbord computer kit D-85

door vanhetgoor @, 05-09-2024, 09:55 (33 dagen geleden) @ WalterH

Het is erg interessant, zit er wellicht bij de onderdelen ook een EPROM, heel misschien valt daar iets uit te lezen. Maar vóór je iets gaat solderen is het aan te raden om eerst de print goed te fotograferen, voor later. Zodat anderen er ook gebruik van kunnen maken. En eventueel kan de print worden nagetrokken of worden overgezet in een ontwerp programma.

Bouwpakketten die NIET in elkaar zijn gezet, die zijn heel erg bijzonder. Er zijn ook bijbehorende boeken en daar moet alles in staan wat we moeten weten. De Koninklijke PBNA die moest het hebben van de cursusboeken, dus die moeten echt nog ergens te vinden zijn.

Mijn advies is dus, zet het nog niet in elkaar totdat alles gedocumenteerd is.

enkelbord computer kit D-85

door WalterH @, Den Haag, 05-09-2024, 12:03 (33 dagen geleden) @ vanhetgoor

Gelukkig zit ook de (geprogrammeerde) eprom bij deze bouwkit.

Ik moet deze eprom nog uitlezen voor controle en (indien correct) zal ik de inhoud ook archiveren op internet.

Van beide zijden van de print zal ik een hoge resolutie scan maken.

--
W. Heemskerk
