Schema ITT TV- een mogelijke oplossing+C522 R411 (Toestel of techniek)

door Maurice , Dordrecht, 28-12-2008, 21:32 (5591 dagen geleden) @ Frans

ITT Pico S No sound R1075 3R3 safety res o/c; C229 220µ s/c

Dus check deze onderdelen.

Dit is jouw chassis
ITT
IC3226
PICO S3 C17.05

Heb ik 1 deel schema gevonden. Linker deel....

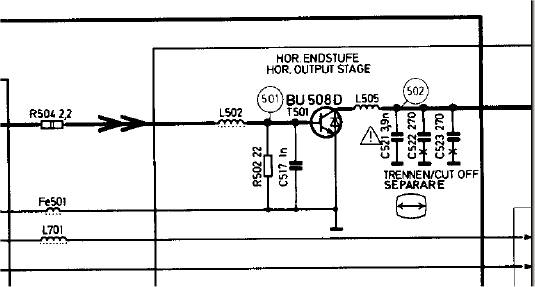

C522 zit parallel aan C521 en C523 welke aan massa en aan L505
welke weer aan BU508(T501) zitten

Deze C's zijn te plussen en minnen tbv BeeldBreedte.

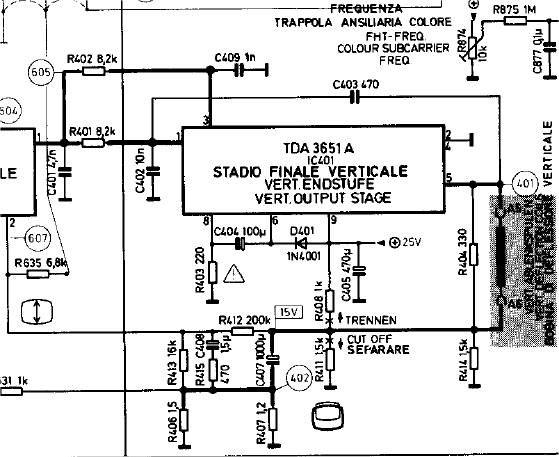

R411 Zit in de Vertikaal 15 kOhm
Ook hier weer vaste correctie tbv vertikaal verschuiving.
Deze R411 zit aan massa en aan 15V lijn zo ook R408 (1k)
R411 en R408 los of vast zetten tbv schuiven in vertikale richting.

R408 zit aan poot 9 van IC401 (TDA3651)

Is je beeld goed - dan R411 en C522 niet plaatsen of wijzigen hierin.
