Ruisgenerator start niet op (Toestel of techniek)

door Oldtimer @, Oegstgeest, 17-04-2018, 14:47 (238 dagen geleden) @ soundman2
Gewijzigd door Oldtimer, 17-04-2018, 15:30

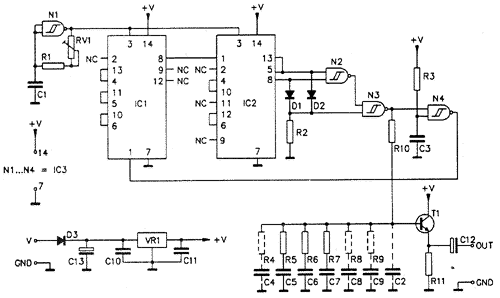

Dat is waarschijnlijk de Velleman roze ruisgenerator K4301.

[image]

R1,R7 = 10K
R2,R3 = 100k
R5 = 47k
R6 = 22k
R10 = 220k
R11 = 1k

RV1 = 220k

C1 = 680pF
C3,C6 = 10nF
C7 = 4n7
C10, C11 = 100nF
C12 = 10uF
C13 = 100uF

D1, D2 = 1N4148
D3 = 1N4007

IC1, IC2 = CD4006 (CMOS 18-Stage Static Shift Register)
IC3 = CD4093 (CMOS Quad 2-Input NAND Schmitt Triggers)

T1 = BC547B

VR1 = uA78L08

Willem
