VU meter schakeling met overload led (Toestel of techniek)

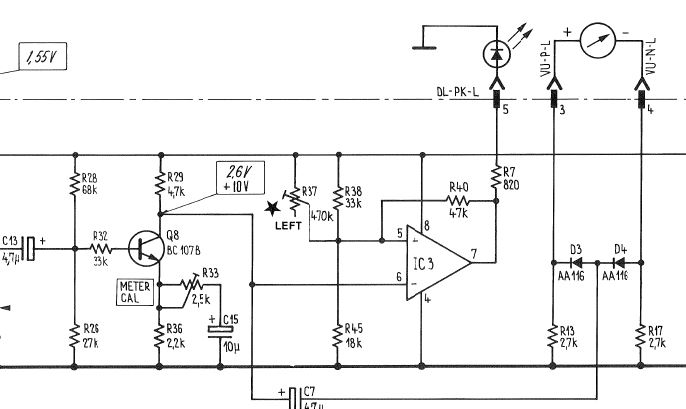

Hierboven staat het schema van een Revox B77 van de (linker) VU meter schakeling. De schakeling stuurt de meter aan en dat functioneert prima. Ook wordt er per kanaal een ledje aangestuurd dat afgeregeld moet worden op 6dB boven de nul van de meter.
Het vervelende is dat hij dat bijna haalt. Meestal moet ik dat ledje op +4 dB afregelen.
Werkwijze: 1000Hz toon op 0dB dan de toon 6dB versterken en dan het ledje afregelen dat hij net staat te knipperen en dat voor beide kanalen. Zo zou het moeten, maar vaak wil het ledje dan niet aan en als ik de toon nog verder versterk dan gaan hij ook niet aan. Doe ik de truc op + 4dB dan gaat het wel.
Weet iemand welke modificatie ik moet aanbrengen om wat meer bereik te krijgen?
Zelf ben ik al in de weer geweest om R38, 40 en 45 wat te veranderen maar dat geeft ook geen rek.
Jack Marotick
