foto's (Toestel of techniek)

door Bjorn Kusters @, 12-11-2010, 15:30 (5295 dagen geleden) @ Bjorn Kusters
Gewijzigd door Bjorn Kusters, 12-11-2010, 15:47

Ik hoop dat jullie hier iets mee kunnen.
Detailfoto's van het gehele chassis zouden 24 foto's per kant opleveren maar dat lijkt mij niet nodig.
Ik heb alleen foto's van de vakken E1,E2,F1,F2.

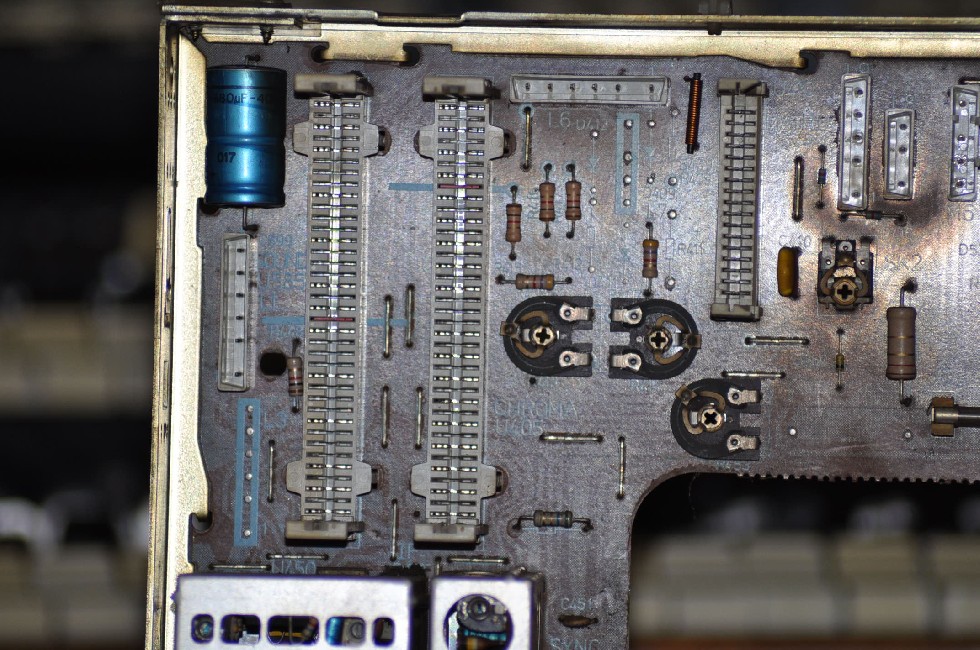

De foto van de binnenkant is niet goed gelukt i.v.m. de flits , indien jullie het nodig achten maak ik die wel opnieuw met handmatige instellingen.

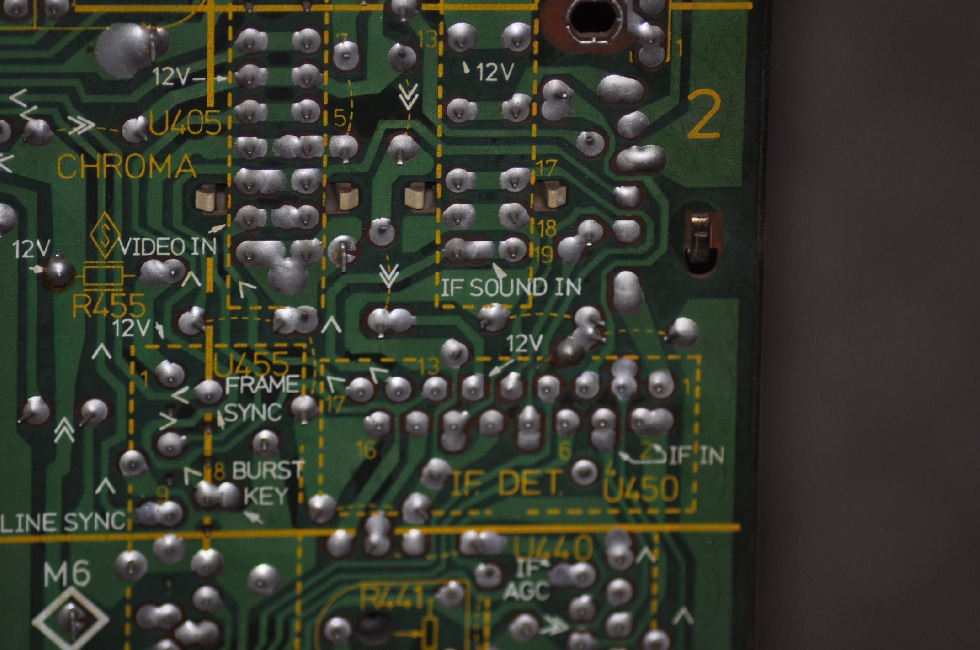

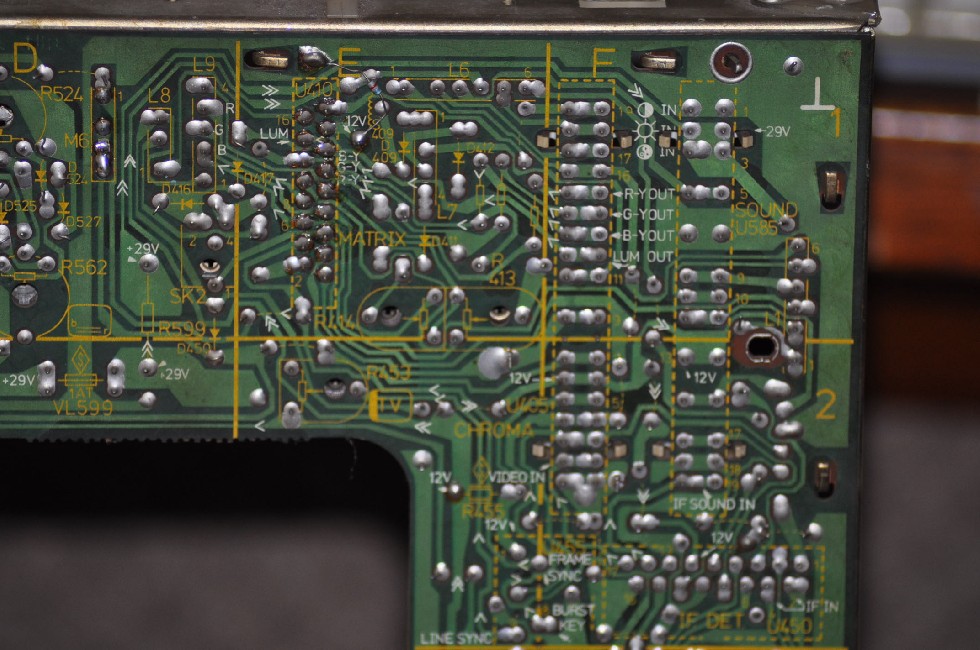

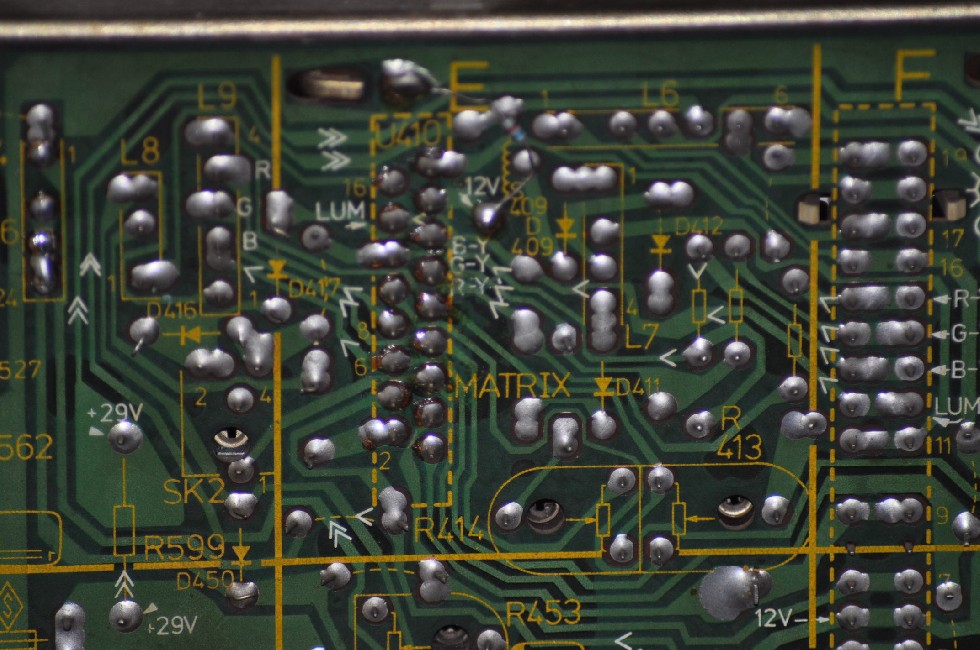

Printbanen in de volgorde E1 , F2 , daarna gezamelijk E1 E2 F1 F2 (incl. binnenkant)

[image]

[image]

[image]

[image]

U440 IF AMPL

[image]

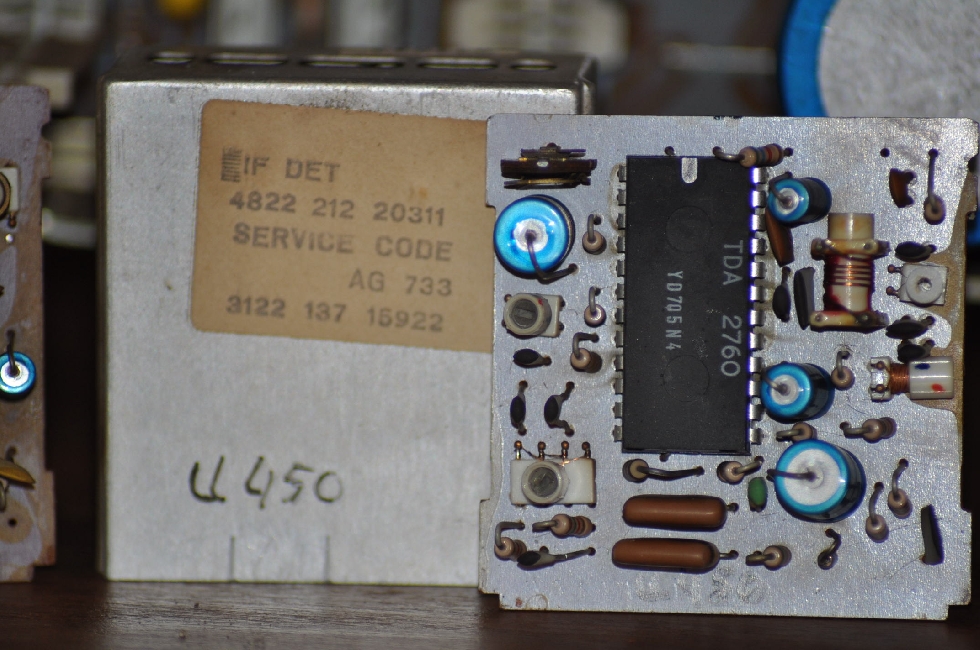

U450 IF DET

[image]

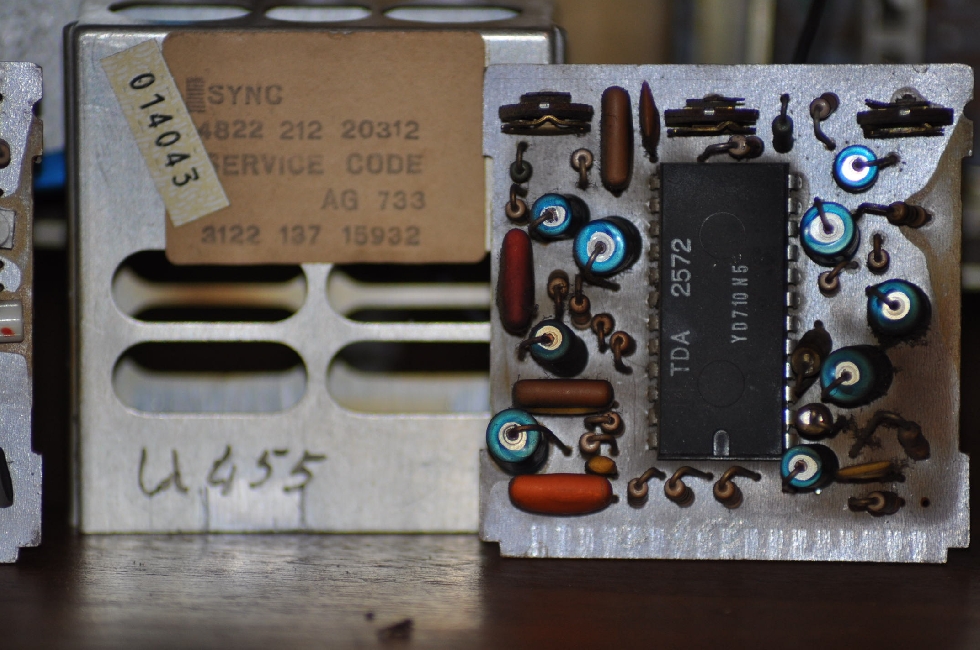

U455 SYNC

[image]

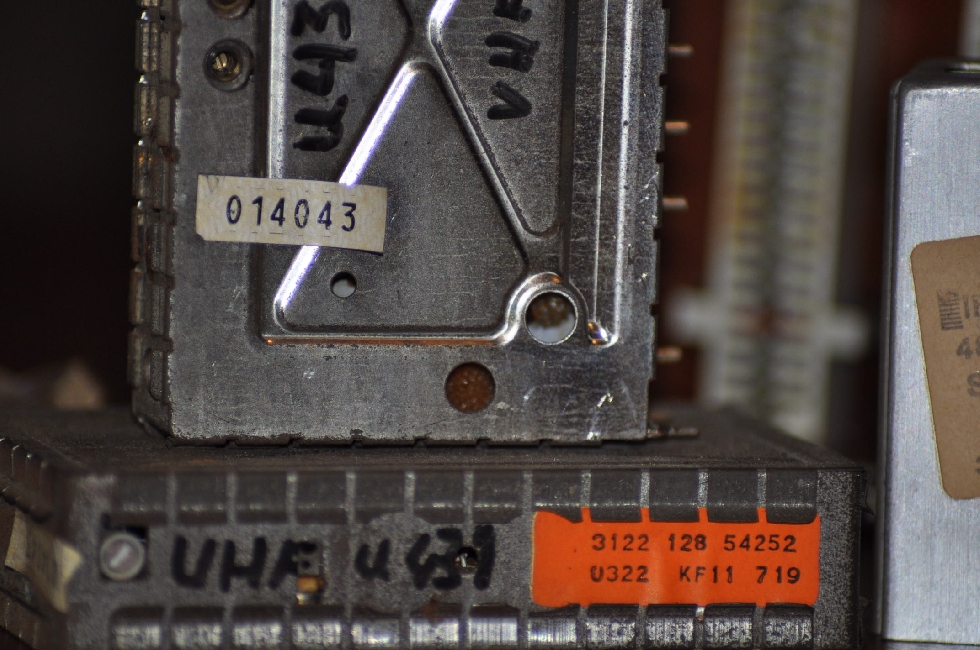

VHF U430 en UHF U431

[image]

Laat even weten of jullie hier iets mee kunnen , op het chassis vind ik verder geen nummers behalve deze: 8204 004 022.0. en 8204 004 0026.1
Ik weet echter niet of dit met het gehele chassis te maken heeft.

Gr Bjorn

P.S. kijk eens even naar de foto DE K12Z CHASSIS IS GOED TE REPAREREN,
JE KUNT ER MAKKELIJK OVERAL BIJ

http://www.marcelstvmuseum.com/photoalbum44.html

Dit betreft een tv met K12I chassis , het witte kapje wat je op de genoemde foto ziet vond ik los in mijn toestel.
Ik kon nergens ondekken waar dat thuis zou horen.
Nu zie ik dat het van een K12I chassis zou kunnen zijn.
Zou in dit toestel geen K12I chassis hebben gezeten?
