Philips D8714 Radio Recorder Probleem (Toestel of techniek)

door eric-radio @, Arnhem, 03-05-2022, 20:53 (695 dagen geleden)
Gewijzigd door eric-radio, 03-05-2022, 21:16

Beste Forumleden,

Ik heb een Philips D8714 Radio recorder met het volgende probleem:

Radio speelt op alle radio banden, cassette en line-in prima.
Echter de line-out in het rechter kanaal is erg zwak en vervormd.

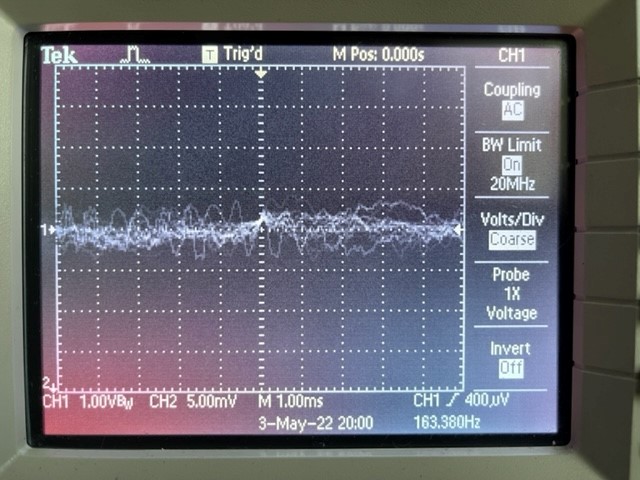

Met een scoop het Left-Line-Out signaal gemeten en ik zie een normaal plaatje.


[image]

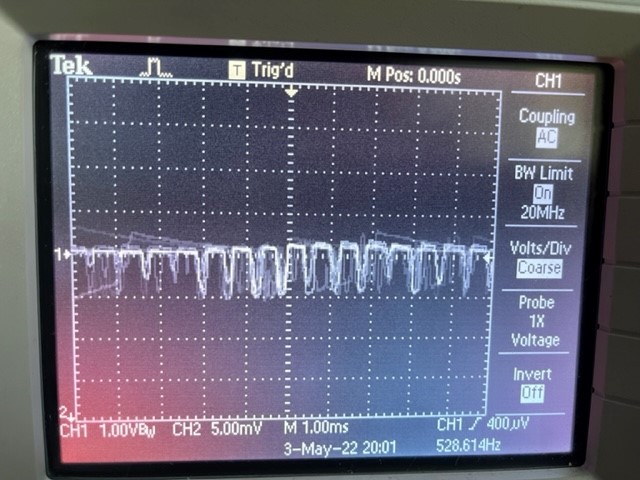

Alleen nadat ik de radio van Auto Level op Manual Recording Level zet en de Recording Level potermeter helemaal open dan zie ik op de rechter Line-Out een audio signaal met alleen het negatieve gedeelte van het signaal.

Zie scoop output rechter kanaal.


[image]

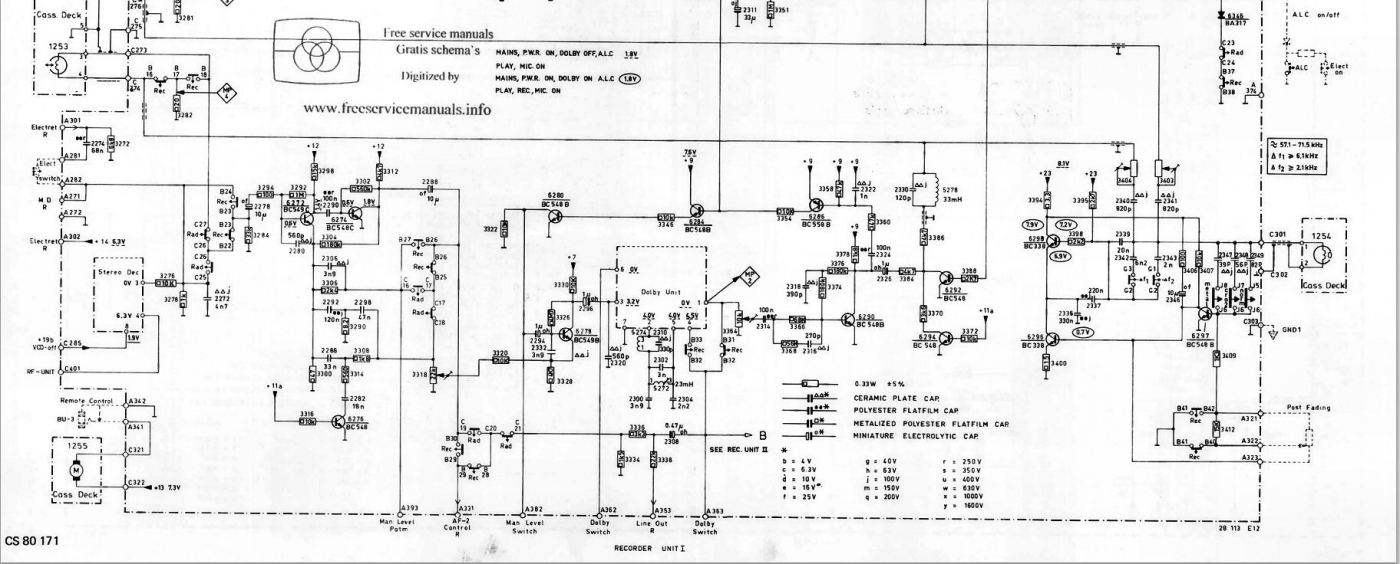

In het schema tot de AF2 Control 2 Right-out ziet het beeld er voor links en recht prima uit na de schakelaars C21 is het rechter signaal slecht.
Het schakelaars diagram C19-C20-C21 etc is voor mij overigens erg onduidelijk.
De uitgang B: SEE REC. UNIT II gaat naar de VU bar meter waar het rechter kanaal ook dood blijft.
Schema is alleen het rechter kanaal, links is hetzelfde, probleem is dat ik het signaalpad niet helemaal begrijp.


[image]

Wie heeft er wellicht een suggestie.


Voorbaat dank,


Vr gr Eric
