Gloeivoeding haalt de capaciteit niet (Algemeen)

door buizengek @, 11-06-2024, 15:06 (5 dagen geleden)

Beste Forum leden

Bij de gloeispannings voeding die ik gebouwd heb voor de tester in aanbouw,
heb ik een raar probleem

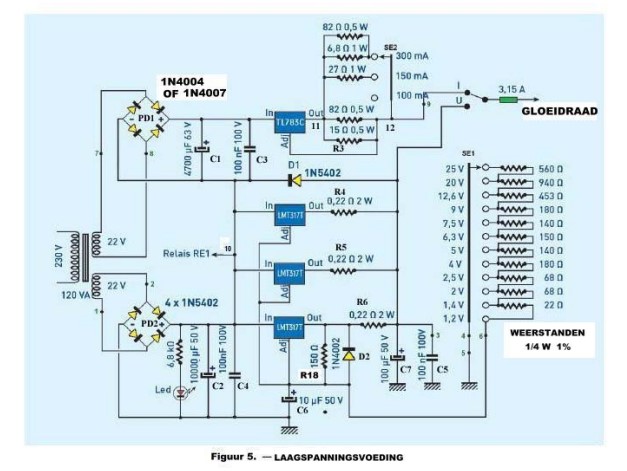

Het gaat om onderstaand schema
[image]
[image]

Op zicht lijkt alles goed te werken, de voltage regeling de met de weerstanden geschakeld worden via de 12 standen schakelaar, als ook de U/I omschakeling, die werkt op I op 60 Volt

Op zicht lijkt er niets aan de hand.
Maar voor ik verder ga met zoiets doe ik meestal een paar testjes, zoals ook nu
Als ik een buisje als een ECH81 aansluit, die ongeveer 300 mA verbuikt op de gloeidraad werkt het goed, Sluit ik echter een EL84 aan die iets van 760 mA verbruikt op de gloeidraad, dan kakt de hele voeding in en komt ze niet hoger dan 1,1 volt ongeveer, het is net of de voeding de 2 Ampere niet haalt, die volgens het artikel makkelijk zou moeten kunnen omdat de 3 stuks LM317T parallel staan, zou dit geen probleem moeten zijn.

Waar zou dit aan kunnen liggen, zou er een of meer van die Lm317T kapot kunnen zijn?
of moet ik dit ergens anders zoeken, zou D1 de boosdoener kunnen zijn?
De door mij gebruikte trafo is 2X22 volt 160VA secundair, die is zwaar genoeg, zou dus geen probleem moeten zijn

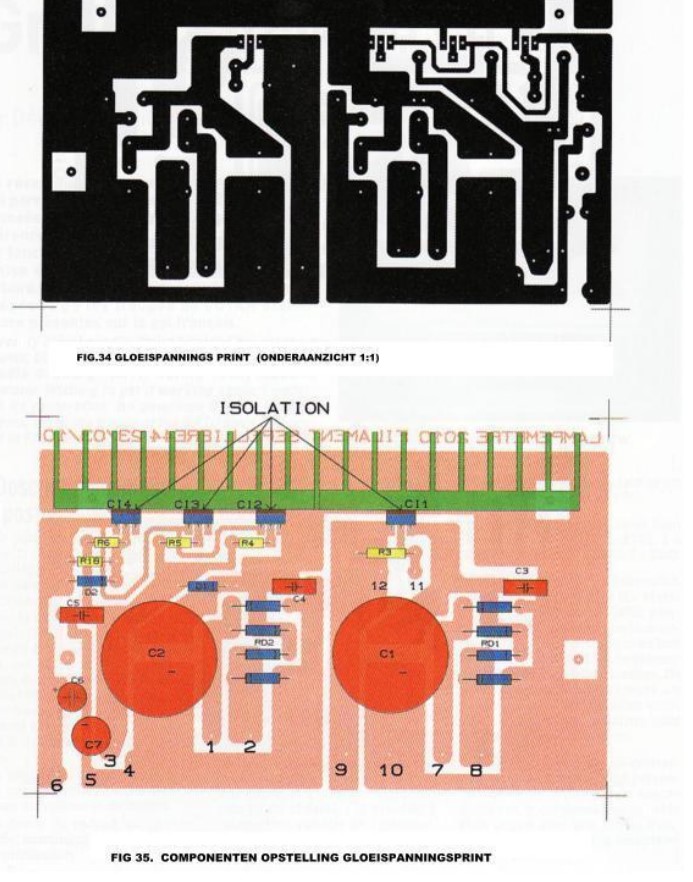

Wat ik niet heb aangesloten is de Led en de 6,8K weerstand die in het schema wel staat maar op de printlayout niet

m.v.g Marcel
