Zelfbouw-AM-zender voor 25m! (Algemeen)

door kris , Gent, België, 05-10-2026, 00:06 (1 uur en 51 minuten geleden) @ PE9ZZ

Het is Q5 (in de sim inderdaad Q2) en hij is wel degelijk aangesloten. De digitale klodder soldeer is wat klein uitgevallen:

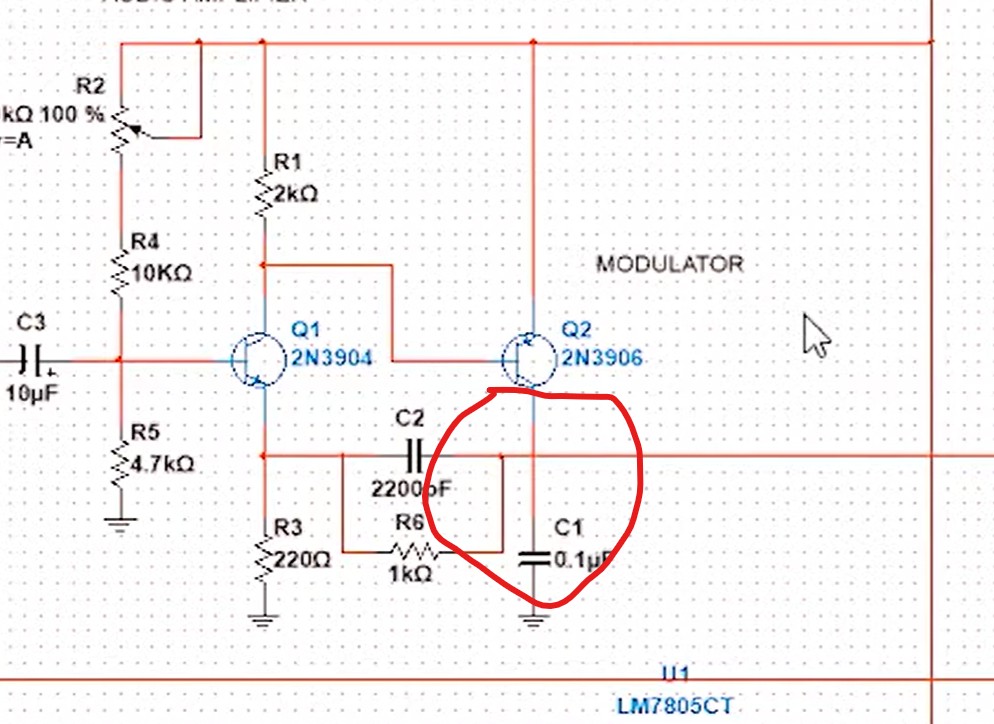

wel, In het schema van de youtuber is het wel degelijk Q2, daar gaat het over, en er is geen digitale klodder aanwezig, ook geen kleintje: (even omcirkeld waar het over gaat..)

In het boek staat het echt verkeerd want die schakeling werkt niet zo:

Mij lijkt het dat dit prima moet werken, een GES versterkertrap (+- 5 maal) gevolgd door een emittervolger, om de nodige modulatiestroom te leveren. (bias wel juist instellen met het potmetertje)

Door Q2 te vervangen door een PNP krijg je een tweede GES trap. (te) veel versterking en door de krappe instelling geen mogelijkheid de negatieve alternantie nog te moduleren.

de originele schakeling verwacht wel een muzieksignaal van een zekere amplitude. ( +- 1V) Het niveau van "oortjesuitgangen" is veel te laag.

O, ja, 25 Meter op een breadboard, dat moet prima lukken, het breadboard is nu eenmaal veel kleiner
