Hoe kan ik dit maken met de voedingen van dit ontwerp, hebt u een idee
Mvg Marcel

Weerstand van 1k in serie met de schermrooster weerstand zetten en daar de spanning over meten. De aflezing van de voltmeter komt dan overeen met de mA die door de 1k weerstand loopt.

Gr. Paul

Hallo Marcel,

Ik zie nog steeds de mogelijkheid zoals ik eerder beschreven heb.
In jou geval zijn zelfs de extra 9V voedingen niet nodig maar het kan wel

Als voorbeeld neem ik dus de ombouw van de Philips voeding PE1542. Stel dat deze 3 voedingen voor jou buizen tester waren de spanningen zijn natuurlijk te laag maar het gaat om het voorbeeld. Deze 3 voedingen hebben allemaal een dergelijke meter die jij ook gebruikt dus een stroom en spanning meter. ook mijn metertjes meten de stroom in de negatieve leiding. Als ik de negatieve uitgangen met elkaar doorverbind heb ik dus 3 voedingen die individueel regelbaar zijn. En dat zou jij ook willen hebben.

Dit betekent dus dat je voordat de regelende kant met daarbij een negatieve pool naar buiten komen je eerst de negatieve kant en dus ook alle aardpunten voor het metertje aansluit.

Daarna maak je een gemeenschappelijke aarde van alle negatieve uitgangen van de metertjes. Dus je verbind alle uitgangen met elkaar door.

Op onderstaande foto zie je het voorbeeld van de PE1542 20V voeding. De 7812 zit hier om de spanning te reduceren voor het V/A metertje. In jou geval nu niet nodig omdat je externe voedingen gebruikt. De dikke zwarte draad is dus in jou geval alle connecties naar de negatieve kant van één van de voedingen.

De dikke rode draad is dus de uitgang van één van deze voedingen. Hierna verbind je alle andere negatieve uitgangen met elkaar.

Deze truuk kan je ook uithalen met een negatieve voeding.

Met vriendelijke groet,

Loek

voedingen

Hallo Kris,

Ik begrijp niet waarom het meten van de stroom in het aard circuit een bezwaar zou zijn. Je meet alleen de stroom die door één voeding wordt geleverd en of je die nou meet tussen de aarde of positieve pool dat maakt niets uit.

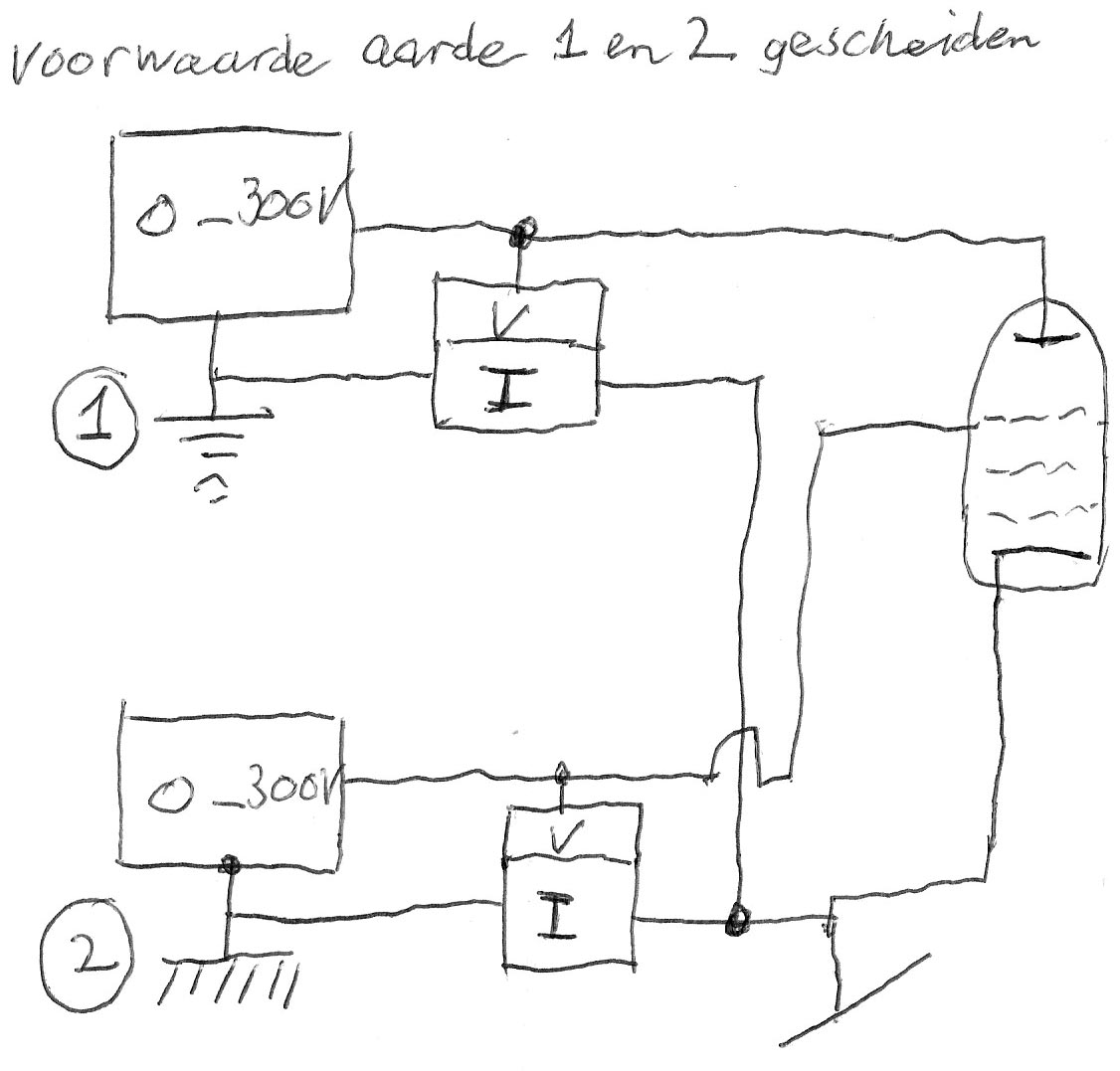

De voorwaarde is alleen bij koppelen van meerdere voedingen, dat zij pas een gemeenschappelijke aarde mogen hebben na de meter uitgang. Dus als het gebouwd is op een bestaande print waarvan de voedingen al met de aarde zijn doorverbonden dan gaat deze mogelijkheid niet door.

Met vriendelijke groet,

Loek

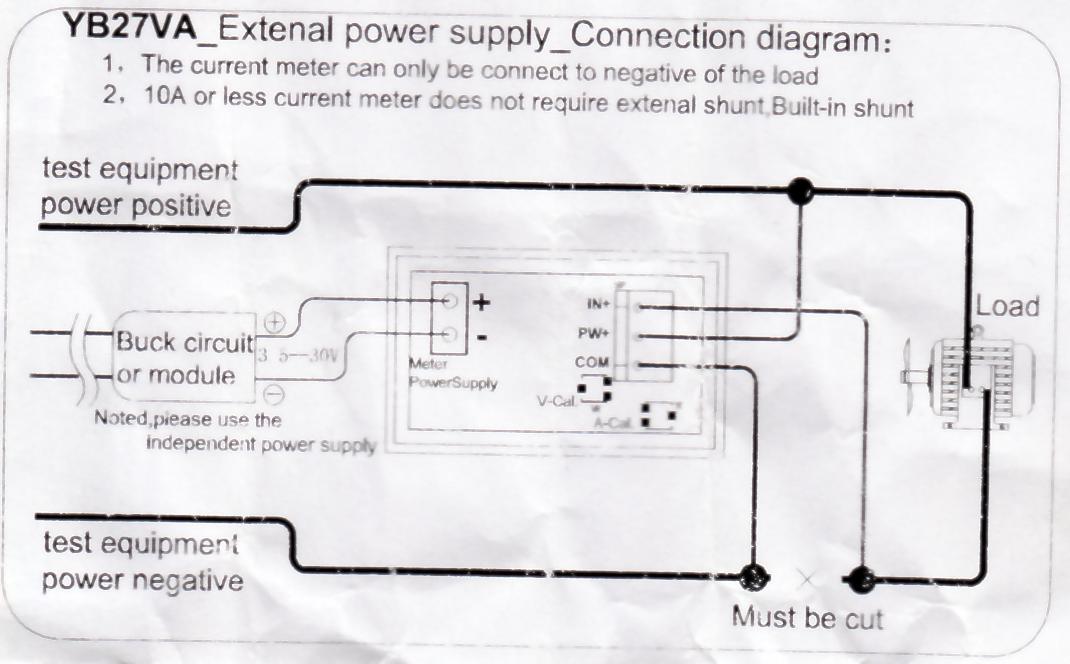

Het is zeer de vraag of de meter ook negatieve spanningen aan kan.

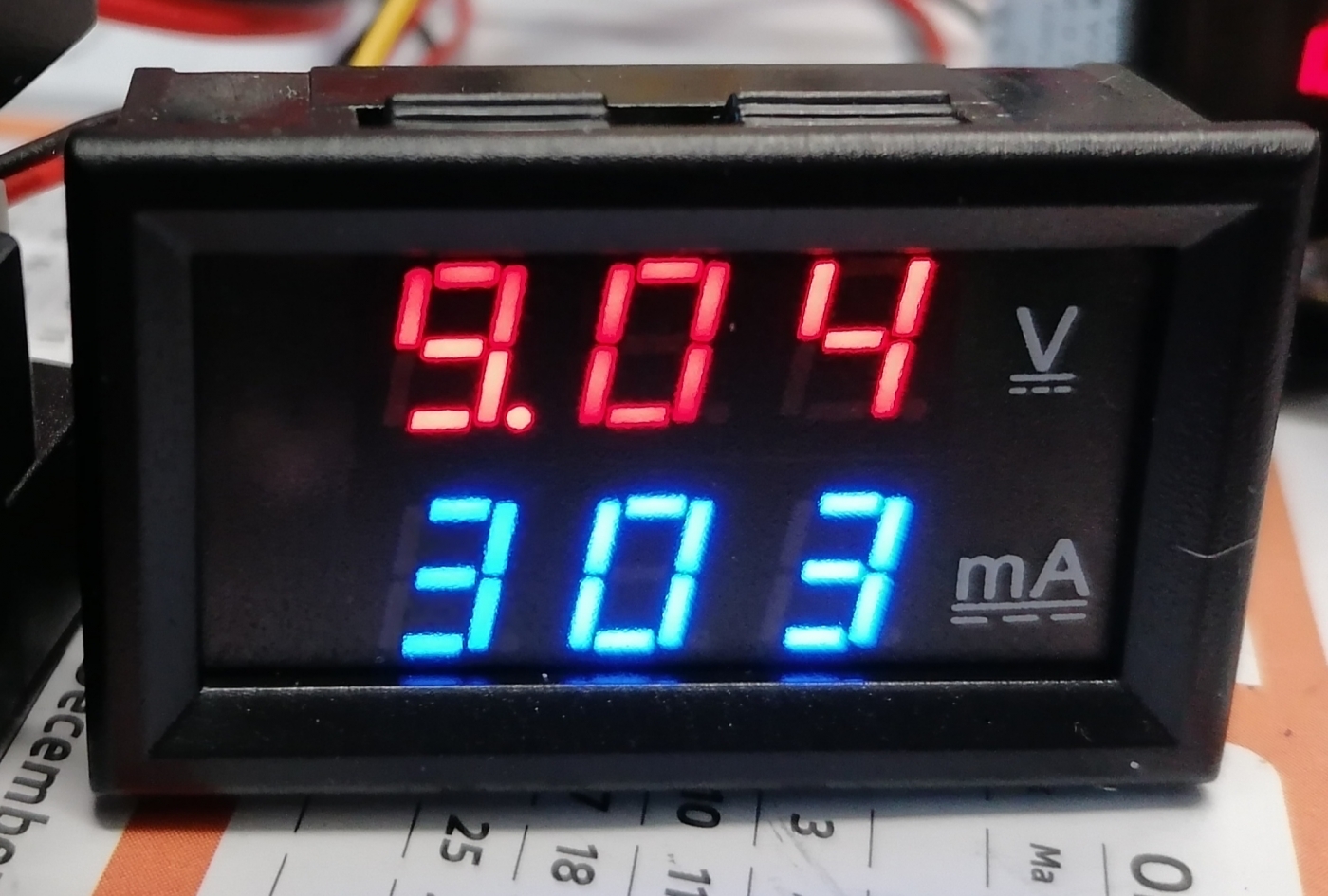

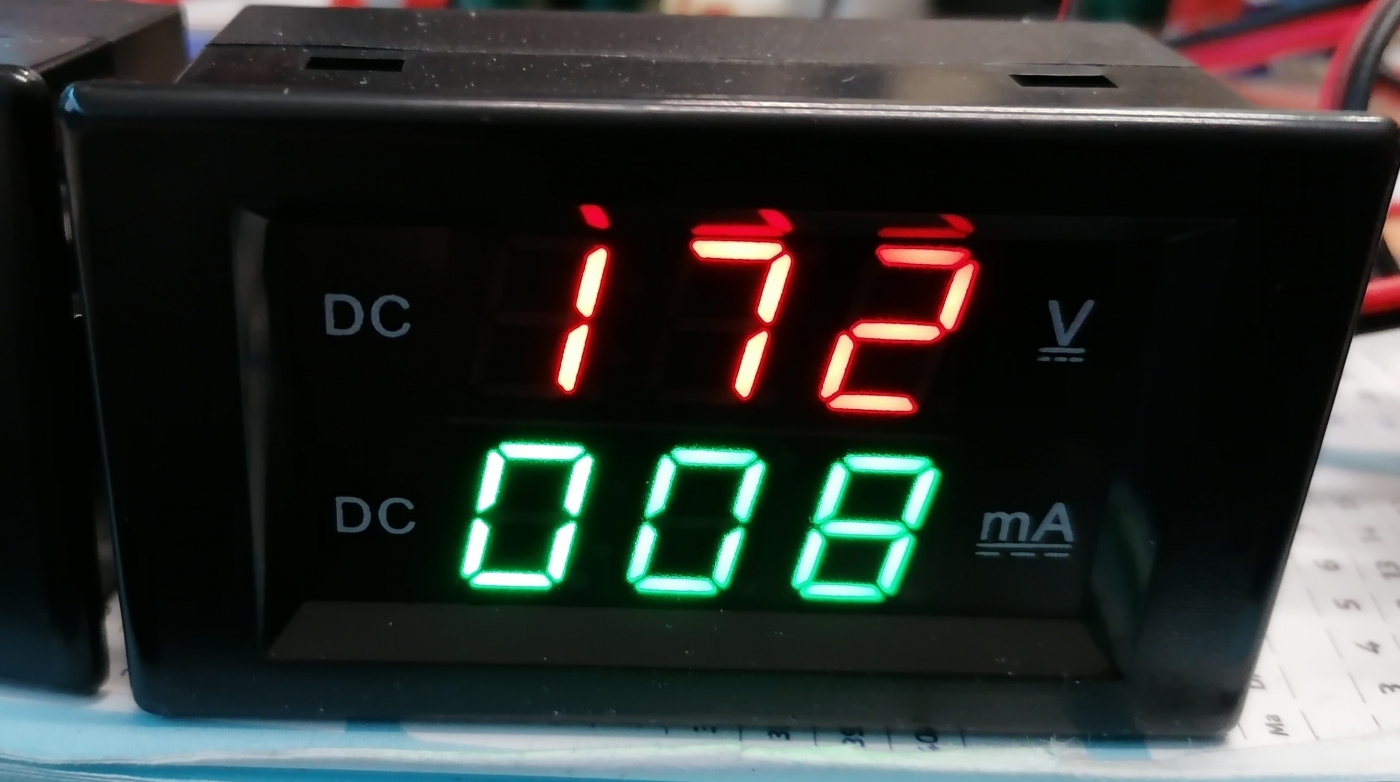

Volgens Ali heeft hij wel iets van een autorange , hij kan dus 0-10V meten met uitlezing 0.00 tot 9.99

Je kunt een spanningsspiegel maken met een opamp en dan de meter zwevend ophangen.
iets als:

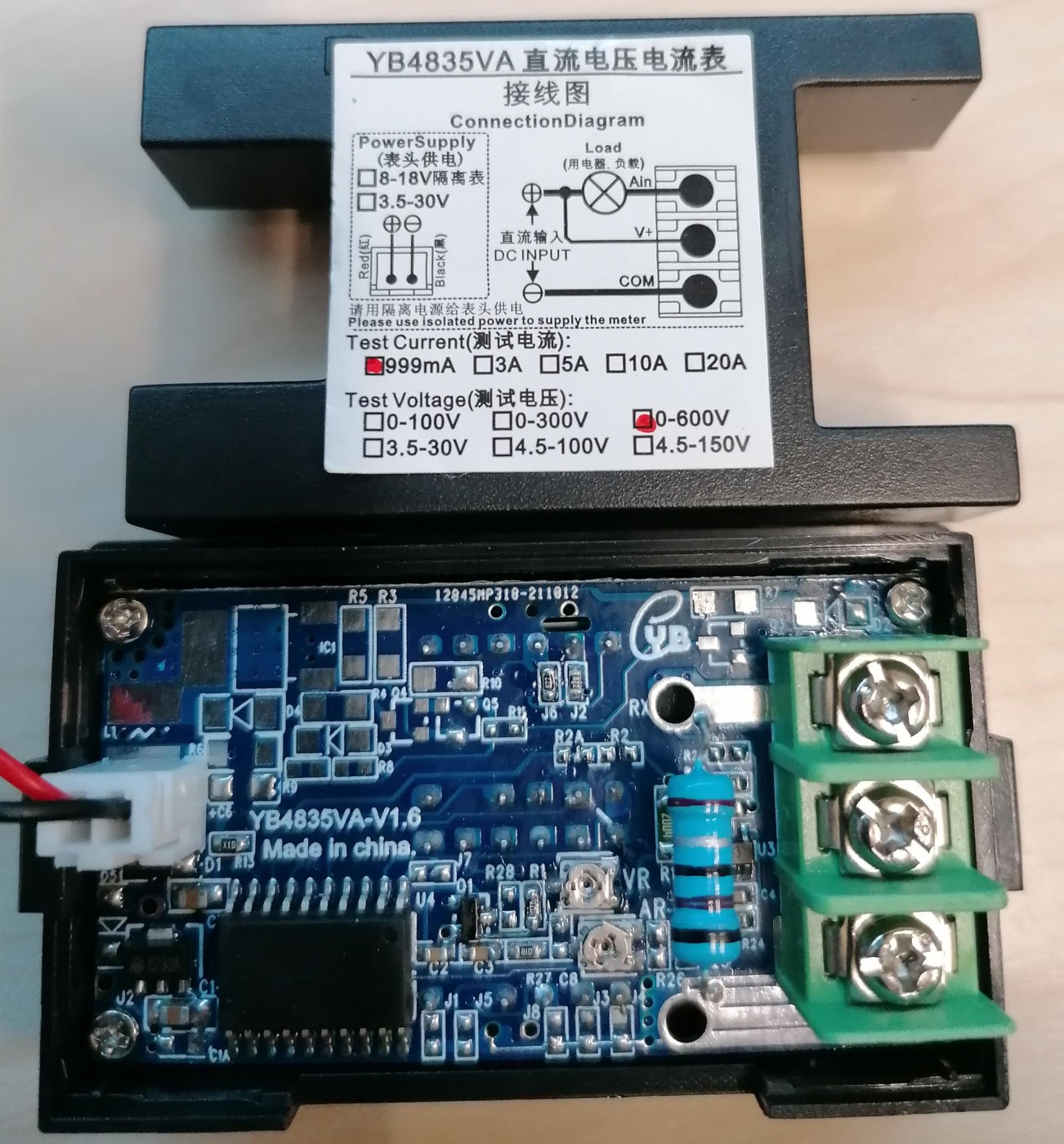

Volgens Ali kan deze meter bij gebruik om een accu te bewaken uit de accu zelf gevoed worden, de - hulpvoeding kan dan los blijven (het ligt voor de hand dat die is doorverbonden met COM) dus ik gebruik hier de COM als gemeenschappelijke aansluiting voor de voeding van de meter en de opamp.
De hulpvoeding moet minstens 15V zijn om de opamp genoeg ruimte te geven.
De opamp moet nog wel wat ontkoppelcondensatoren, frequentiecompensatie hebben.
het moet een type zijn dat de uitgang tot 0 kan sturen. Of je moet een symmetrische hulpvoeding gebruiken.

En de decimale punt komt niet zo handig uit, bereik 1000V, "3.00 V" voor 300V

Het is al een tijdje geleden dat ik tijd voor dit project had, ik hoop er nu weer mee verder te kunnen

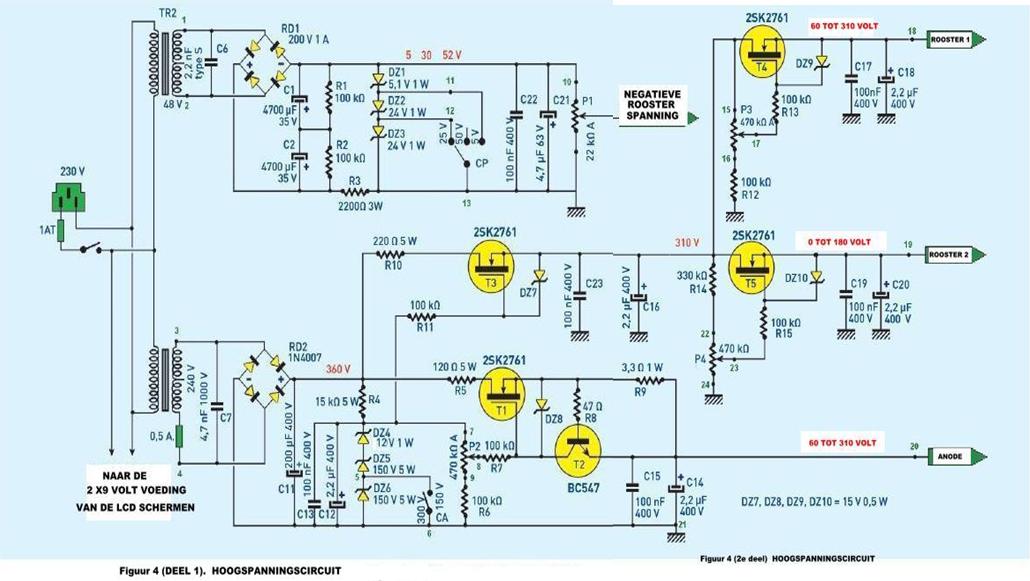

Zou het een oplossing kunnen zijn om de punten 16 21 en 24 van de massa los te halen, en eerst door de meter te laten gaan?

Of is er nog een andere oplossing om dit schema aan te passen zodat, de massa van de 3 HSp voedingen gescheiden wordt?

m.v.g Marcel
