Mijn PHILIPS PM 5544 aan het werk (Algemeen)

door Maurice , Dordrecht, 29-03-2025, 23:01 (32 dagen geleden) @ henk vdb

Henk,

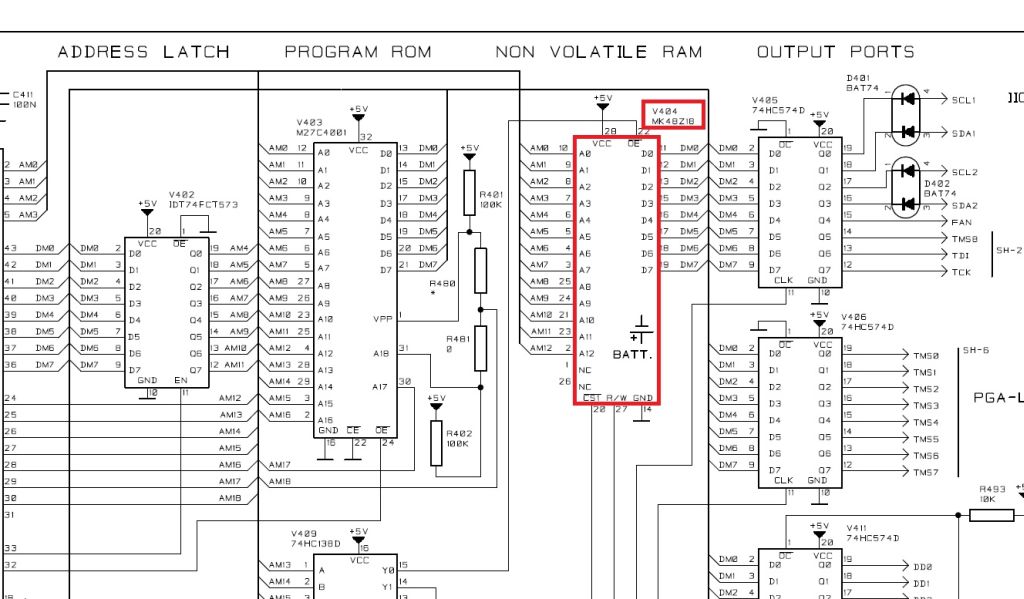

Dank voor de Tip, zie inderdaad IC V404, Non Volatile RAM, M48Z18
Interne batterij.
Ken ken deze als een DALLAS, zit dacht ik in de Tulip PC ook.

Ik heb er 1 gevonden voor een schappelijke prijs.

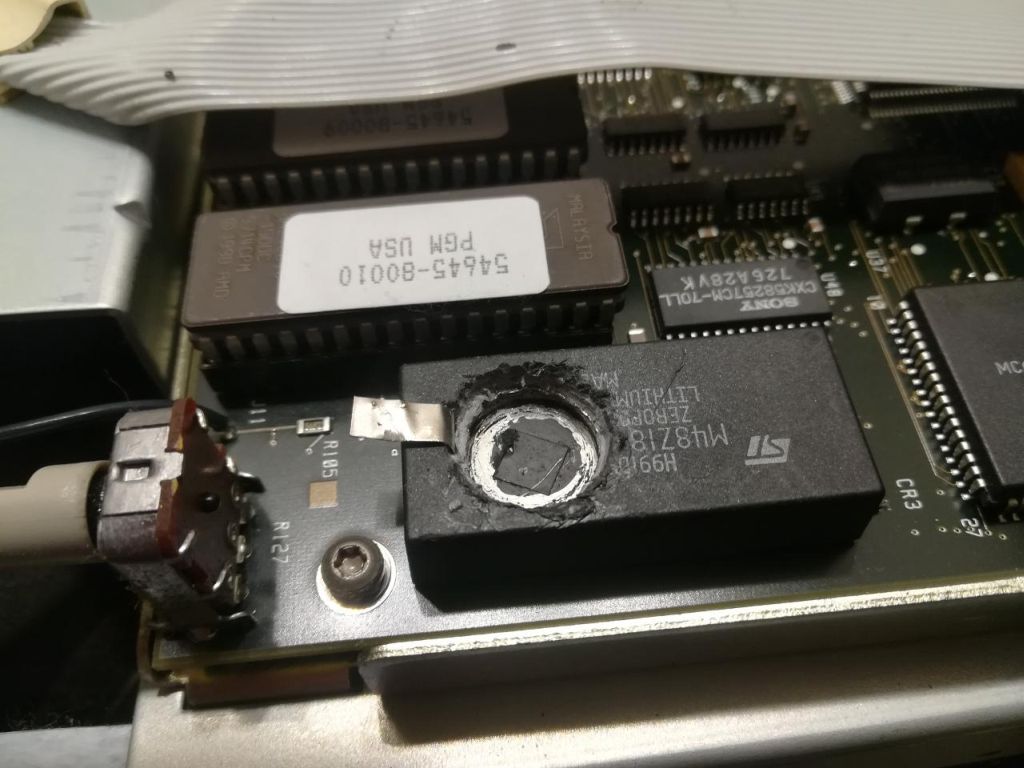

Mogelijk ook batt al leeg, maar dan kan ik met gerust hart de boel open frezen.
Zoals ik in een Blog vond.

Was even zoeken in enorme archief van deze PT5210.
Ik heb een totaal archief van ding, incl ontwikkeling emails, relaas over vorm van front
paneel, incl de Gerbers. Hoe product datasheet er uit moet komen te zien.

[image]
[image]
