Lc meter (Algemeen)

door soundman2 , Wouw, 23-06-2025, 16:38 (3 uur en 45 minuten geleden) @ reneke
Gewijzigd door soundman2, 23-06-2025, 17:38

Zal een dezer dagen proberen te achterhalen waar de ingangen heen gaan.
Ik verwacht niet veel defect aan te treffen.
Of er moet een ic kapot zijn.

Met vijf bekende ic's en een torretje, moet via back engineering het schema te achterhalen zijn. Zet de ic's op papier en teken daartussen de verbindingen......

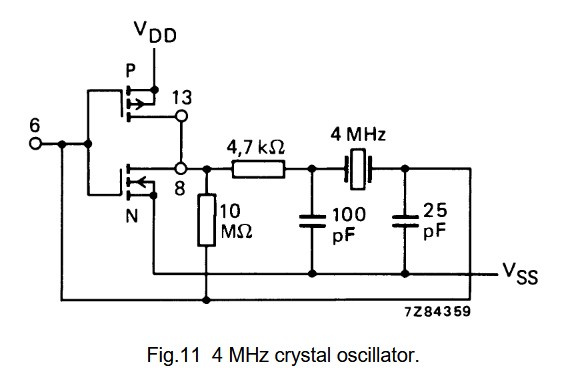

De HEF 4007 UB is typisch een ic dat vaak in (crystal)-oscillatoren werd toegepast. Die staan gewoon in de datasheets. Nog maar vier ic's te gaan....

.

De HEF 4518 is een dubbele tienteller, ook niet spannend. De HEF4027 is een programmeerbare flip-flop, die kun je van alles laten doen, dus goed overtekenen. Zie ik verder nog een torretje.

Waar die vijftig SMD ic's op de andere zijde van de print voor dienen kan ik vanaf de foto niet beoordelen...
