Aansluiten b&o platenspeler type 1203 op denon avr-x1800h dab (Toestel of techniek)

door soundman2 , Wouw, 18-08-2026, 13:56 (14 uur en 10 minuten geleden) @ Pevan0
Gewijzigd door soundman2, 18-08-2026, 14:44

Mvg. Peter

Als de grijze steker van de pick-up is en het metalen stuk met de afgeschermde audiokabel het verloopkabeltje , dan zit het verkeerd.
De kontakten hebben een nummer in de volgorde 1-4-2-5-3
Aan 3 en 5 komen de signaaladers en aan punt 2 beide afschermingen.
Bovendien moet je in dit geval de metalen huls van de contrasteker ook doorverbinden met pen 2 ic de afscherming van de audiokabel. De huls van de B&O steker wordt dan automatisch meegeaard.
Voor zover ik weet is pen 3 links en pen 5 rechts, maar bij verkeerd aansluiten is dat hier geen probleem, omdat je dan de twee tulpstekers eenvoudig kunt omsteken op de radio/versterker.

Als de B&O nog een driepolige steker heeft, dan verhuist de draad aan pin 5 naar pin 1.

Mogelijk heb ik het aanzicht van de stekers verkeerd-om getekend.
De overeenkomstige cijfertjes staan in elk geval correct op de steker!

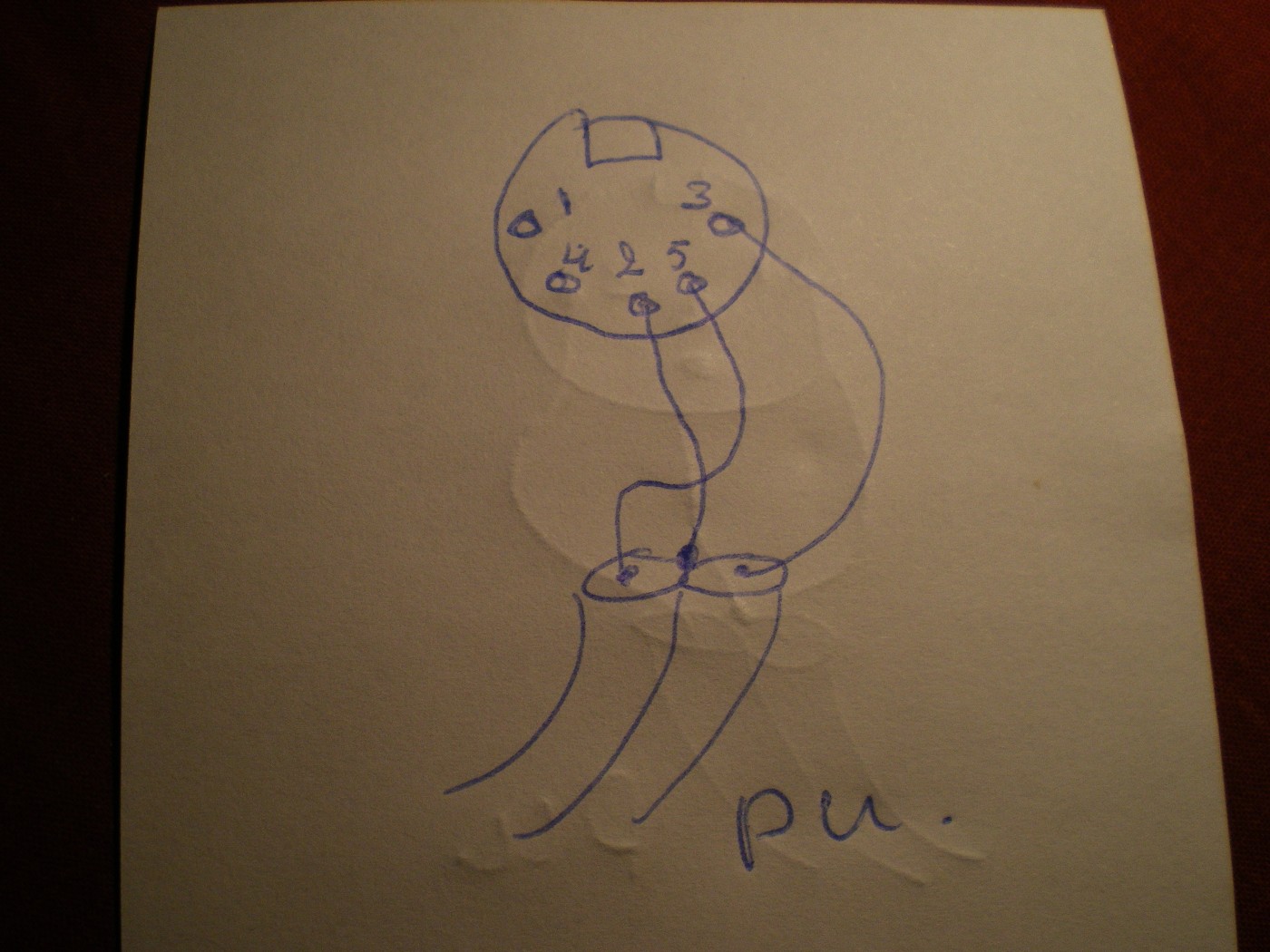

Vijfpolig

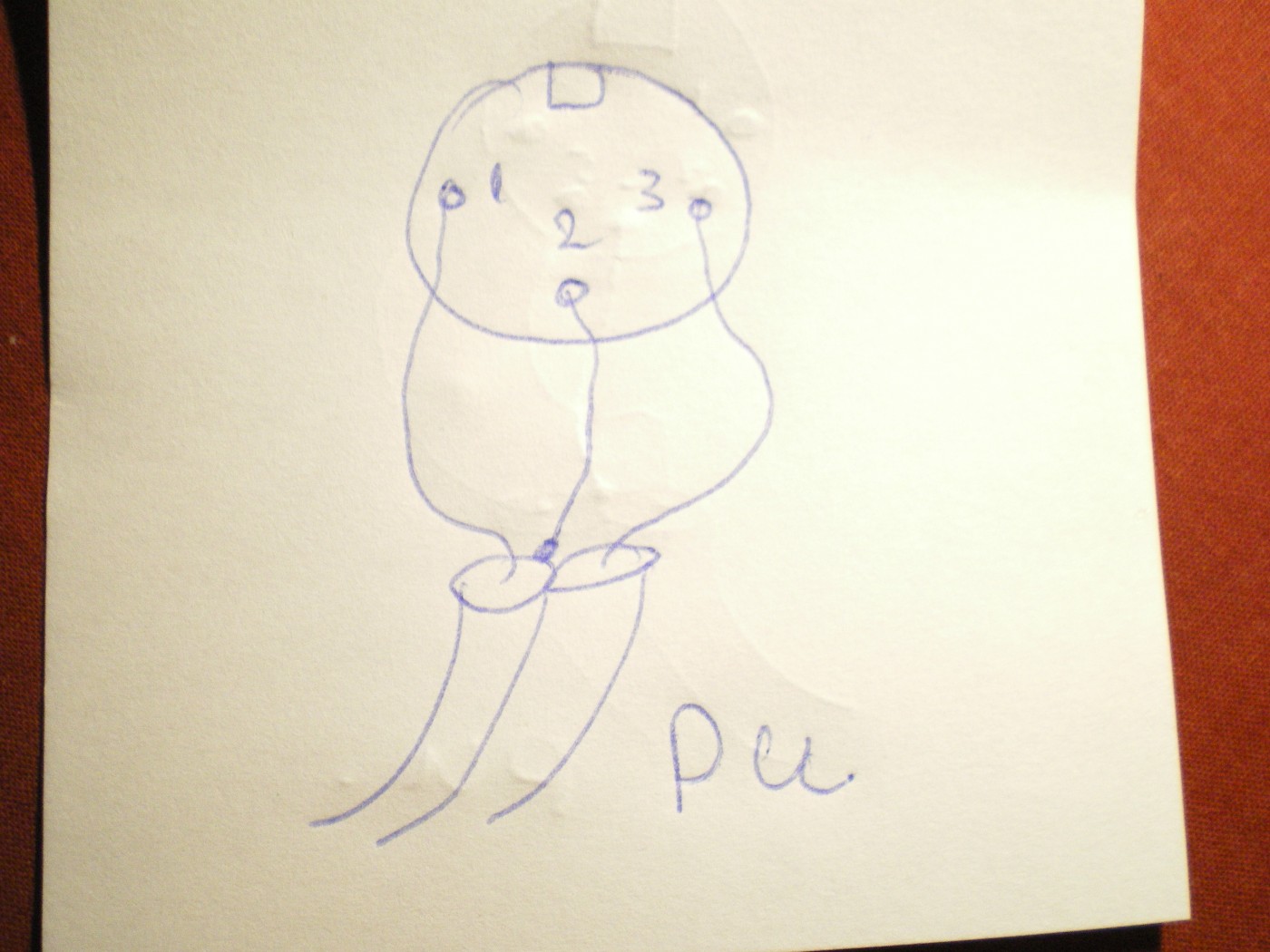

Driepolig

Bij MD elementen werd bij voorkeur de bedrading symmetrisch uitgevoerd. D.w.z dat vanaf het element vier sigmaaladertjes lopen naar de versterker. De B&O plug zou dan vijf penen moeten hebben, om elk signaaldraadje zijn eigen aansluiting te geven.
De aansluitkabel is dan minder gevoelig voor (magneet) invloeden van buitenaf.
De vijf polige contra wordt dan weer anders bedraad!
Vanaf de foto's is dat niet te beoordelen.
