Aansluiten b&o platenspeler type 1203 op denon avr-x1800h dab (Toestel of techniek)

door soundman2 , Wouw, 18-08-2026, 18:57 (9 uur en 9 minuten geleden) @ Maurice
Gewijzigd door soundman2, 18-08-2026, 19:29

Deze moet je ook aansluiten.
En wel naar chassis van de Pick-up.

Probeer maar eens er enkel draad tussen Deze Signal GND en ergens schroef van de PU.

Die aansluiting is er speciaal voor de aarding van het pu chassis etc. Er wordt daarmee voorkomen dat stoorsignalen eveneens door de afscherming van de audiokabels loopt. Zonder modificatie van de PU bedrading is dat niet mogelijk. Een extra daad zou een aardlus creeeren.. Ik ken de B&O verder niet, maar volgens de manual is de losse aarddraad voor het pu chassis niet aanwezig.
Vaak wordt vergeten dat een afscherming van de audiokabel weliswaar op aarpotentiaal ligt, maar gewoon een signaalader is, nl de retour van het PU element.
Feitelijk hoort een pu element geheel symmetrisch aangesloten te worden, vergelijk het met het aansluiten van een prof. microfoon.
Die heeft ook twee signaaldraden naar de versterker, met daar om heen een afscherming, die geen deel uitmaakt van het audiocircuit.
De radio / versterker met de tulpaansluitingen is niet symmetrisch, maar de afscherming vervoert alleen het retour audiosignaal. Alle andere delen van de pu hebben dan een aparte draad waarmee metalen delen van de pu worden geaard, direct op het chassis van de versterker, zonder enige verbinding met het audio circuit. Stoorsignalen etc. die op het chassis van de pu staan komen dus niet in het audiokanaal terecht.
De audio aarde mag ook niet verbonden worden met enige mechanische aarde, omdat dat doorgaans een aardlus oplevert met mogelijk daarbij horende brom.

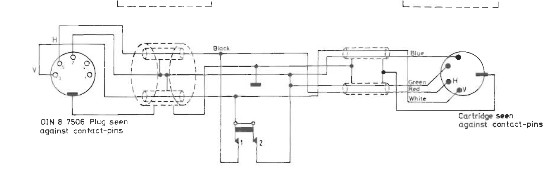

Schema B&O 1203

Overigens wil ik nog een wijziging aanbrengen in mijn vorige uitleg
Ik adviseerde om de metalen huls van de nieuwe din contraplug door te verbinden met pen 2 van de afscherming van de audiokabel.
Bij nader inzien zag ik dat de versterker een externe aardschroef heeft (SIGNAL GND)
Als ik het schema bekijk is het chassis van de PU verbonden met de huls van de Din steker van de PU
In dat geval is het beter dat je de huls van de contraplug niet verbindt met pen 2, maar via een extra ader rechtstreeks verbindt met de genoemde aardschroef (SIGNAL GND) op de versterker.
