Telefunken mechanische beeldplatenspeler (Toestel of techniek)

door John Hupse † , Schoonhoven, 29-12-2009, 12:09 (5235 dagen geleden) @ Maurice

Dat draaien (selector) zal wel via een indirecte besturing gaan. anders krast het zo op de plaat.

Ook tot mijn verbazing wordt de arm met het element en naald rechtstreeks via de draaiknop over de plaat getrokken. Je blijft tijdens het selecteren dus gewoon het beeld zien, wat natuurlijk wel zo gemakkelijk is voor de gebruiker.

De link die je opgeeft laat twee plaatjes zien van de groef van het latere Hitachi CED systeem (Fig 1 en Fig 2 zijn afkomstig van de Hitachi patentaanvraag). Bij het capacitieve CED systeem is er sprake van een echte V-groef.

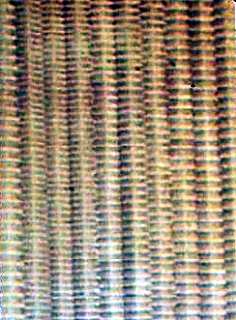

Groeven TeD systeem, diepte circa 1 um

Het TeD systeem heeft zeer ondiepe groeven waar de naald in zijdelingse richting probleemloos overheen glijdt. Het nadeel hiervan is dat het transportsysteem van de arm nauwelijks door de groefwand wordt ondersteund, en dus zeer nauwkeurig moet werken. In de Telefunken speler wordt gebruik gemaakt van een directe koppeling (wormwiel plus tandwielen) tussen de Papst synchroonmotor en de armgeleiding.

Bij de weergave van een stilstaand beeld springt de naald steeds na een aantal beelden een paar groeven terug. Het beeld wordt dus niet helemaal bevroren, bij een snelle beweging blijf je deze iets zien.
