Voeding ombouw. (Toestel of techniek)

door Ben ⌂ @, Waddinxveen, 19-09-2018, 12:22 (90 dagen geleden)

Wilde mijn oude voedingsapparaat eens een “modern” jasje geven.
Die oude grote ampèremeter moest maar een wijken.

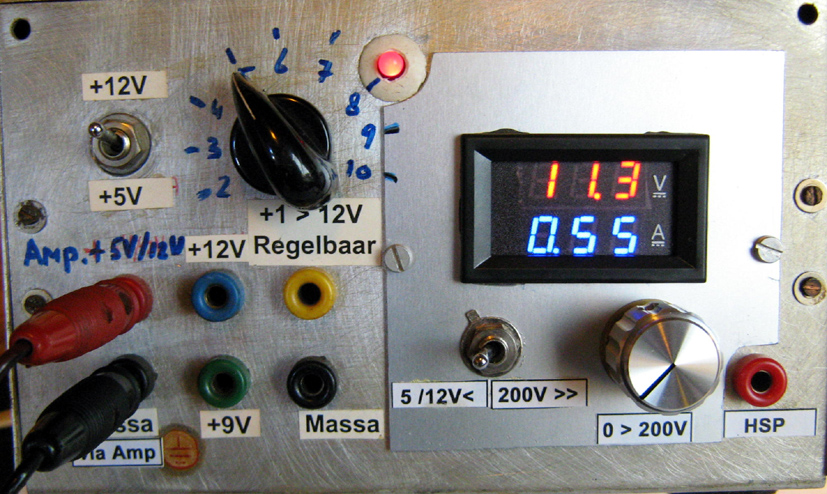

Daarvoor bij Ali een display gekocht de H27V15, 10A en 300V.
De 300V is omdat ik wil uitbreiden voor een 80V voeding.
Dus waarom niet regelbaar tot +/- 200V.
Nu blijkt de display zelf een aparte voeding nodig te hebben van 4,5 > 30V.
Daarboven gaat hij dus stuk en moest dat anders oplossen.
Uiteindelijk is gekozen voor een relais die het e.e.a. omschakelt.

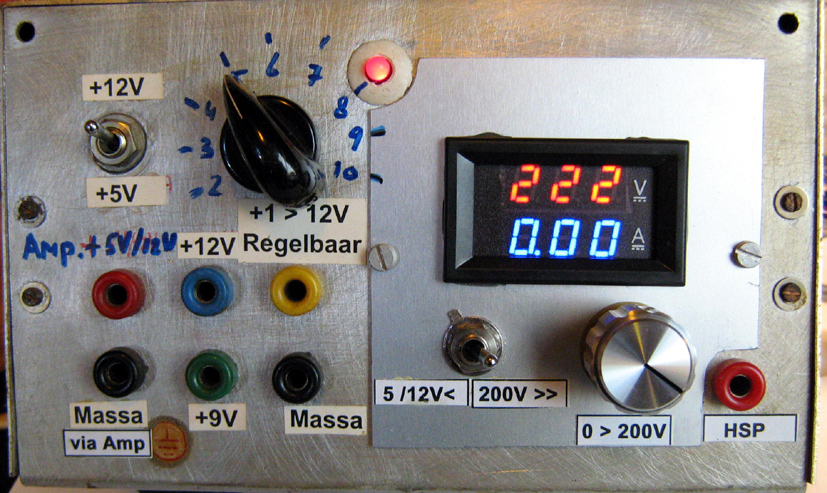

Bij de keuze hoogspanning wordt het display gevoed door een 9V batterij.
Voor de regelbare hoogspanning is een 5VA trafootje gebruikt.
De 12V~ secundair is geknoopt aan de al aanwezige 12V~.
Primair zit er dan een schakeling met o.a potmeter en IRF740 met koelvin.
In theorie zou er 20mA uit kunnen komen maar met 6mA ben ik al tevreden.
Zal hier geen schema plaatsen om reden dat 200V nogal “schokkend” is.
Het kalibreren is simpel met 2 potmeters A en V en een universeel meter.
Groet, Ben
