Schakelvoeding [ tda4605= PWM ] (Toestel of techniek)

door doktordirk , Noordbeemster, 22-04-2026, 14:37 (1 dag en 1 uur geleden) @ electron

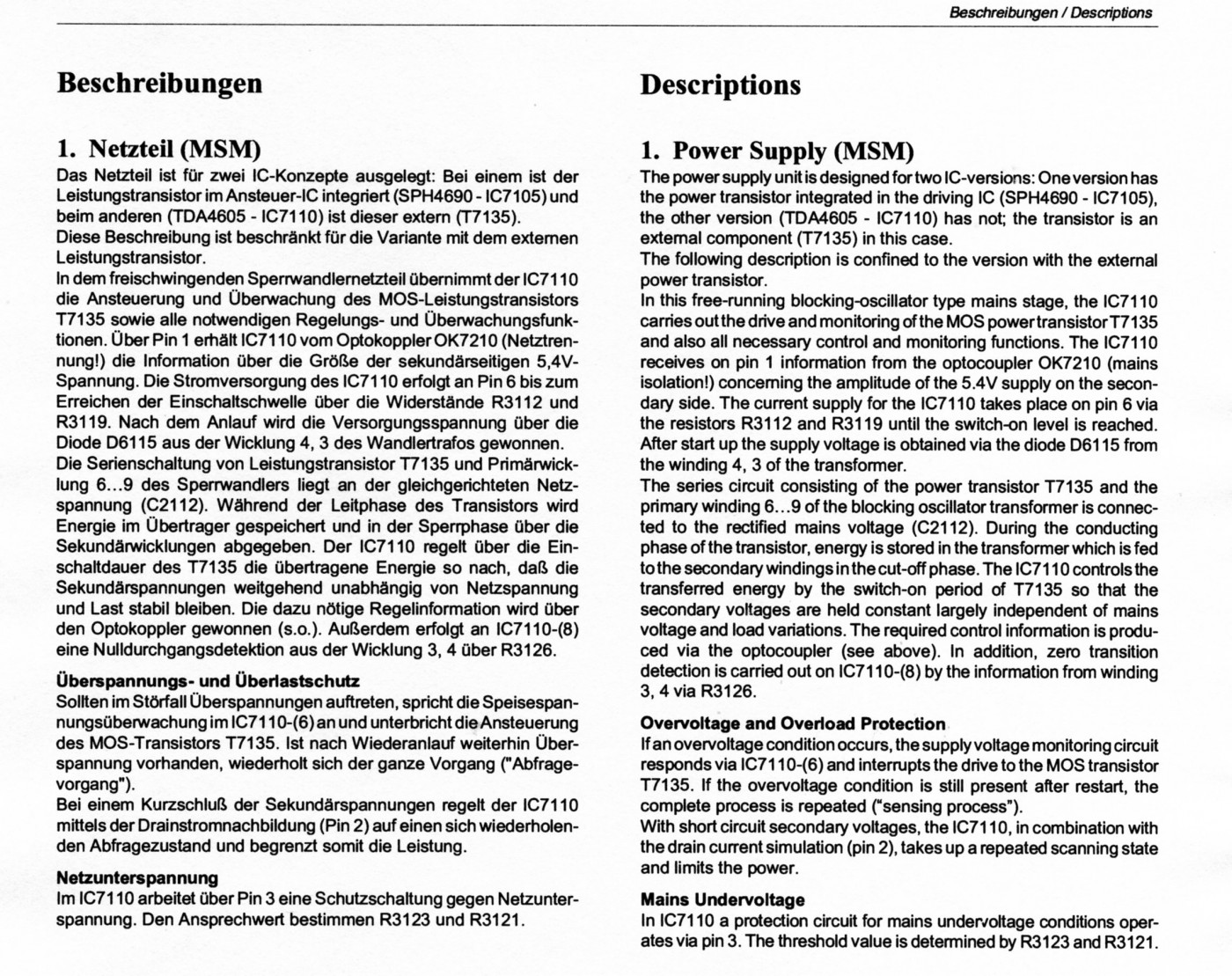

Dit is de bijbehorende beschrijving van de schakeling

Pin 6 komttot nu toe niet hoger dan 6.7volt, maar ik neem aan dat dit hoger wordt als de schakeling werkt.
Verder wel vreemd dat er bij het ic11.5volt staat, en bij de opto 9.4volt.
Met de test van Maurice (14 en 5 volt sec.)aansluiten komt er op pin 4 van de opto wat spanning afhankelijk van de 5volt regeling.
Mag dus aannemen dat deze schakeling werkt.
Verder blijkt het originele ic SPH4690 goed te zijn, zowel het ic-gedeelte als de fet.
Had deze uitgewisseld met een werkende voeding waar deze in zit.
Ook zijn r3112 en 3119 vrijwel exact 33k, zonder een aangesloten ic en met een nieuwe c van 47Uf blijft de spannig ca 6.7 volt, maar dat zal wel hoger worden vermoedelijk (als het werkt!).
Ook een eenvoudige ringtest uitgevoerd, maar daar waren voldoende uitslingeringen te zien, iets meer nog zelfs dan bij het werkende exemplaar.
Uitwisselen van deze trafo is helaas niet mogelijk daar de opbouw totaal verschillend is terwijl het gebruikte schema voor diverse modellen van Grundig geschikt is.
Zo'n beetje alle onderdelen zijn getest en goed bevonden, of ik meet iets verkeerd.
