Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 23-12-2018, 17:59 (1291 dagen geleden)
Gewijzigd door Maurice, 23-12-2018, 18:04

Bij het wat spelen met diverse combinaties van Pick-up's, elementen,
versterkers etc,
had ik mijn SX6488 luidsprekers er bij gepakt.

Standaard heb ik de Philips versie 22AH468, aangesloten staan op de Philips FA960
en ter vergelijk bv de ERRES TA12000 ivm de streep-pen stekker de
Hifi Sound Projects SX6488 er bij gepakt, het vergelijkt makkelijker ivm
de identieke luidsprekers.

Mistte ik rechts in eens een boel midden tonen.

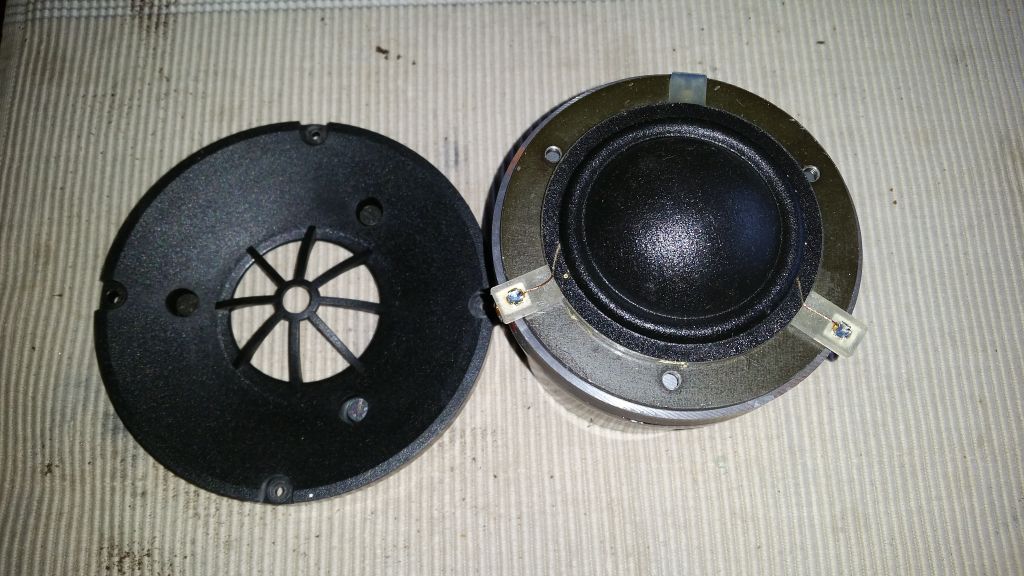

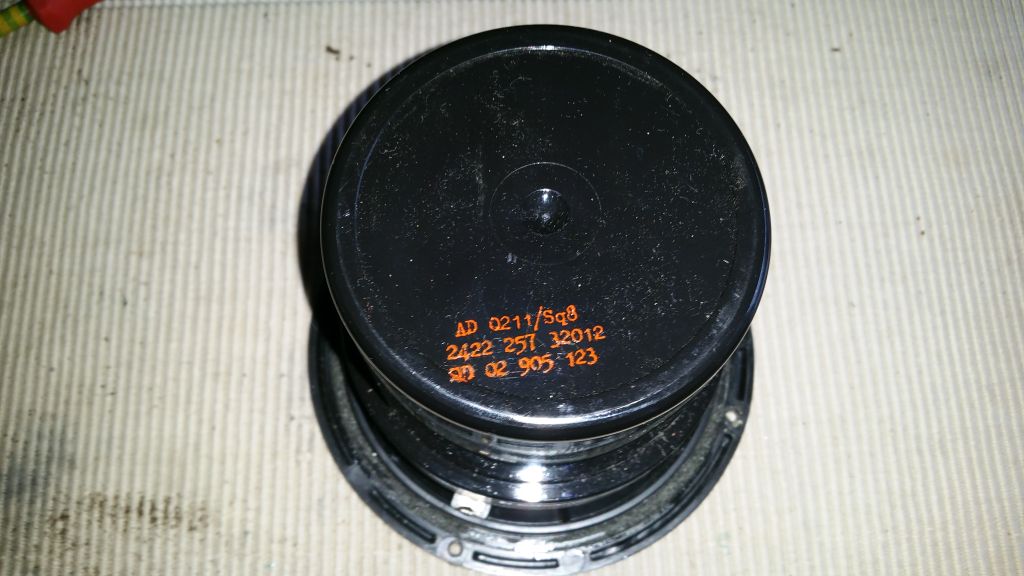

Dammmmm. de prachtige Squalker AD0211/Sq8 naar de filiesteinen.
Wist niet dat ik zoveel lelijke woorden kende.

Vanochtend maar eens rustig mee aan de slag.
Spoel is onderbroken.

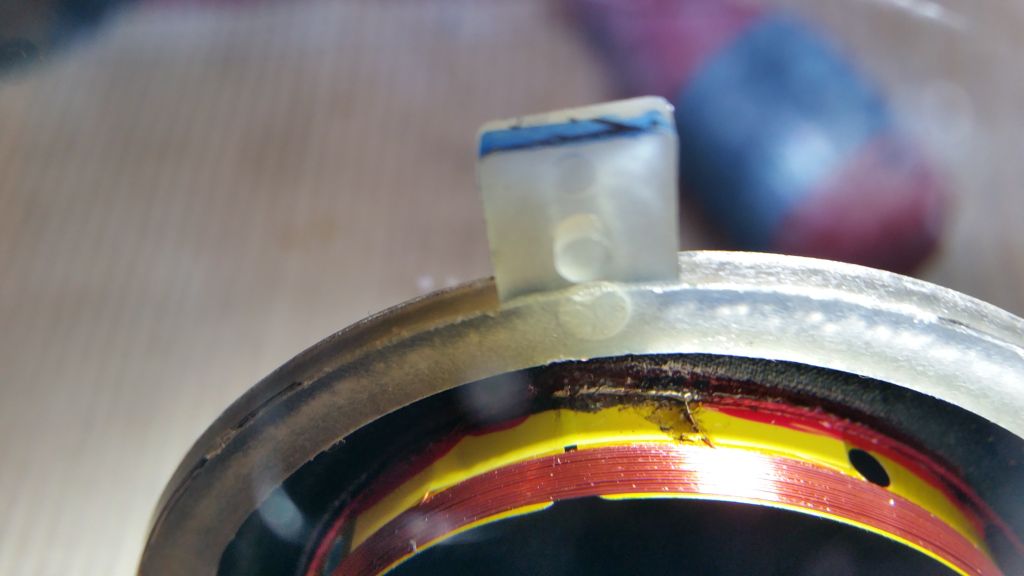

TIP: LAAT die ijzeren ring zitten, wrik spoel los tussen plastic en die ring.
Dat vergemakkelijkt het centeren bij terugplaatsen.

Door eerst via linker zijde dan via rechter zijde met een als naald geslepen
meet pen onder zocht welke zijde van spoeltje onderbroken was.
Hierna nog eerst geprobeerd de aansluiting van spoeldraadje gewikkeld om
het litze draad opnieuw aan te solderen maar dat bleek niet het probleem.

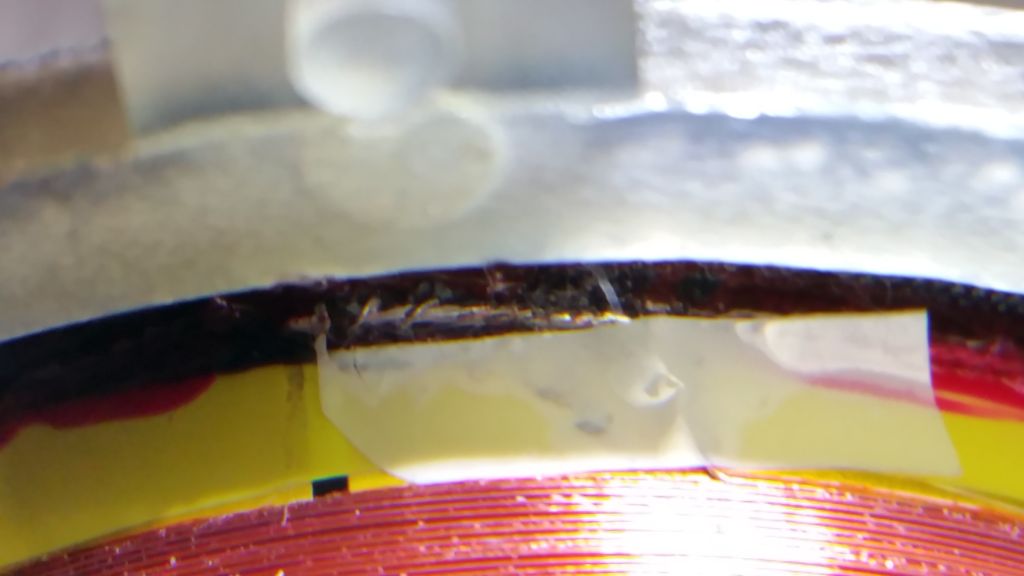

Achter het gele plakband was echt draadje spoel door.
Na een flink wat peuteren en deel van de gele tape open gemaakt.
Vervolgens het draadje kunnen opvissen.

Dit alles met een loep en flink wat licht, super scherpe soldeerbout, scherp hobby mes
en een drup soldeer, de zaak kunnen herstellen.
Afgetaped met stukje super dunne tape van een bandrecorder tape reparatie setje.

Het klinkt weer als van ouds.
Erres TA12000, SX6488, Dual 721 - Shure V15 III LM -Video Naar You-Tube.

[image]

[image]

[image]

[image]

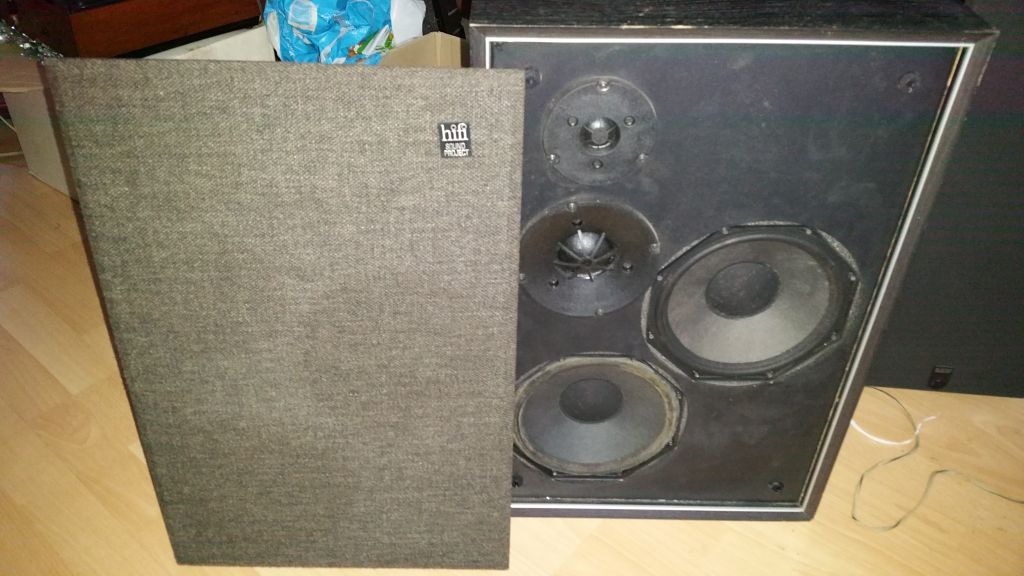

ERRES SX6488

[image]

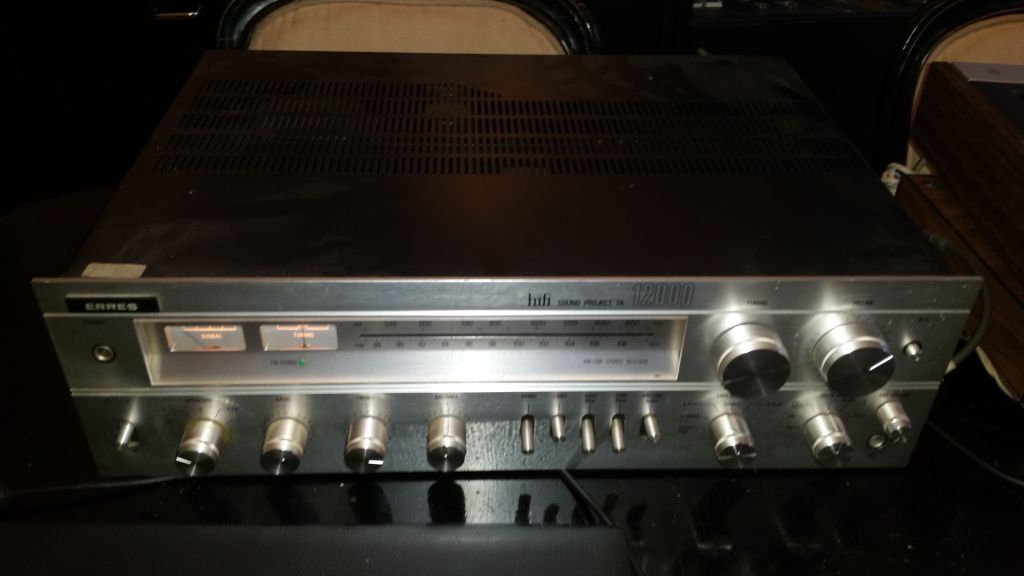

ERRES TA12000 (SX6776/14)
[image]

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Leo Snoeren ⌂ @, Dongen, 23-12-2018, 18:01 (1291 dagen geleden) @ Maurice

:) :) :)

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Roland Huisman @, Zwolle, 23-12-2018, 18:28 (1291 dagen geleden) @ Maurice
Gewijzigd door Roland Huisman, 23-12-2018, 18:51

Hoi Maurice,

Mooi werk! Ik heb een tijd terug op dezelfde manier deze middentoners gerepareerd.
Daar schreef ik hier op het forum ook over. Het is een standaard kwaal van deze speakers.

In die tijd schreef ik hetzelfde verhaal op het MFB forum. Maar wat ik een
kwalijke zaak vind is dat er een totaal andere reparatiemethode geadviseerd
wordt op het MFB forum. Lees het voor de aardigheid maar eens...

Hier heb ik in de tweede en derde alinea er mijn mening al over gegeven.
Maar toch stug die methode op de site laten staan...
Nou ja, mensen met gezond verstand hebben die site toch niet nodig.
Dat zie je ook al wel weer aan jouw reparatie :-D

Had jij met de filters nog een test gedaan? Dat mid is met opzet te zwak in de 468.
http://www.transistorforum.nl/forum/index.php?id=31711

Groeten, Roland

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Maurice ⌂ @, Dordrecht, 23-12-2018, 19:19 (1291 dagen geleden) @ Roland Huisman

Roland..
MFB verhaal,

Ja zeg dan heb je de functie niet begrepen van dat litze.
Inderdaad raar verhaal.

Ik heb alleen een heel klein bochtje moeten maken denk een 2mm "afgewikkeld".
Zo min mogelijk aan feitelijke spoel zitten.
Om zo hoewel wat krapper dan oorspronkelijk toch op het gelijmde deel van litze uit te komen.

Zo is er de minste stress op de nieuwe verbinding.

Het zal best een tijdje goed werken die MFB versie,maar vind het maar helemaal niets.
Tenzij je bv problemen hebt met die litze draad zou dit te overwegen zijn.
Vaak bij woofers wel het geval overigens, dan trek je ietsjes dat litze door en opnieuw solderen wil wel eens helpen.
Maar dat koper is stugger dus in detail en achter de komma ga je dat horen, kan niet anders.

MFB heb ik de 532 versie.

Ik heb eerst voor ik de spoel afnam de zaak gemerkt en positie nauwgezet aangegeven.
Toen eerst rustig kijken hoe spoel gemonteerd zit, zag al snel de lijm zitten en die metalen ring.
Was een keuze met of zonder ring los werken.
Ik bedacht de spoel zit zeker aan kunststof dus zitten laten die ring.

Tevens door die oude lijm rand kon ik perfect de spoel na reparatie positioneren.
Wel de ringzijde ontdaan van wat lijmresten zodanig niet de ring te verschuiven.

Ik heb besloten niet opnieuw te verlijmen, de afdek front sluit voldoende.
De lijm is denk ik tbv vergemakkelijking montage process fabriek.

En mocht het binnenkort toch mislukt zijn die verbinding kan ik snel repareren.
Denk het niet,ik soldeer al wat langer, maar toch.

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door franc @, Loosbroek, 24-12-2018, 21:42 (1290 dagen geleden) @ Maurice
Gewijzigd door franc, 24-12-2018, 21:49

Zeker prima gedaan!

Dat is het voordeel van Philips drivers, die zijn nog wel eens te repareren.
Heb in een ver verleden eens een 7066 woofer opgeblazen met gelijkspanning uit een blijkbaar defecte 591 versterker.

Een beetje slordig en ongeduldig de unit uit elkaar gehaald waarbij de centreering helaas scheurde, en de rubberrand ook.
Maar het netjes opnieuw wikkelen van de spreekspoel had toch succes, de woofer deed gewoon hetzelfde als voorheen en werkte dus weer uitstekend.

Mijn ogen waren 30 jaar geleden wel ietsje beter dan heden ten dage.

Idd komt bij tweeters en sqaukers een onderbreking regelmatig voor, zeker rond het litze en het begin van de spoel.

Verder zal je installatie wel goddelijk klinken, allemachtig, wat een spullen!

Groet Frank

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Maurice ⌂ @, Dordrecht, 24-12-2018, 23:31 (1290 dagen geleden) @ franc

Ja Frank je organiseert eens wat over de jaren...

En wegdoen kan ik totaal niet.
Heb het nog niet over een 794 en 796 receiver gehad.
Zeker die 794 een beest van een versterker.
Maar alweer zeker 10jr niet aan geweest.
Stond altijd aan in mijn oude werkplaats.

Bedenk mij nu is ook een goede voor de MFB 532.s gezien de spec.s.

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door franc @, Loosbroek, 25-12-2018, 08:46 (1290 dagen geleden) @ Maurice

Dag Maurice,

Is de Erres op de foto niet van een heel ander kaliber dan de 794?
En beter in staat om deze boxen aan te sturen?

Verder is de MFB out bij de 794 afgetakt van de eindtrap als ik het goed heb.
Wel een mooie receiver en allemaal een beetje uit dezelfde periode.

Groet Frank

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Maurice ⌂ @, Dordrecht, 25-12-2018, 11:21 (1289 dagen geleden) @ franc
Gewijzigd door Maurice, 25-12-2018, 11:30

De 794 en 796 zijn wat lichter in vermogen, 40/50W en 50/60W
MFB is na toon regeling voor eindtrap.

22AH686 inderdaad na de eindtrap.

De SX6776 / TA12000 heeft GEEN MFB uitgang en is zo'n 60/75W afhankelijk welke spec je bekijkt.
Maar klinkt voortreffelijk op de SX6488's
Vergelijk met de FA960 is zoeken naar details.
Kankbeeld is identiek.


Overigens er zijn nogal wat modellen.
[image]

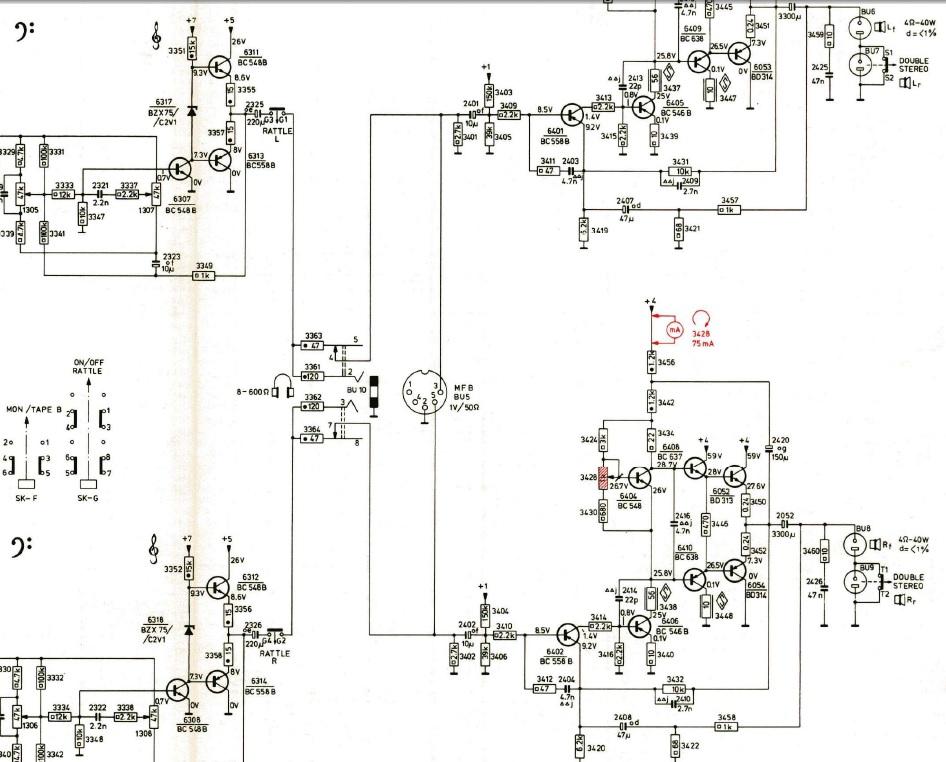

794 MFB uitgang, 796 zelfde opzet.
[image]

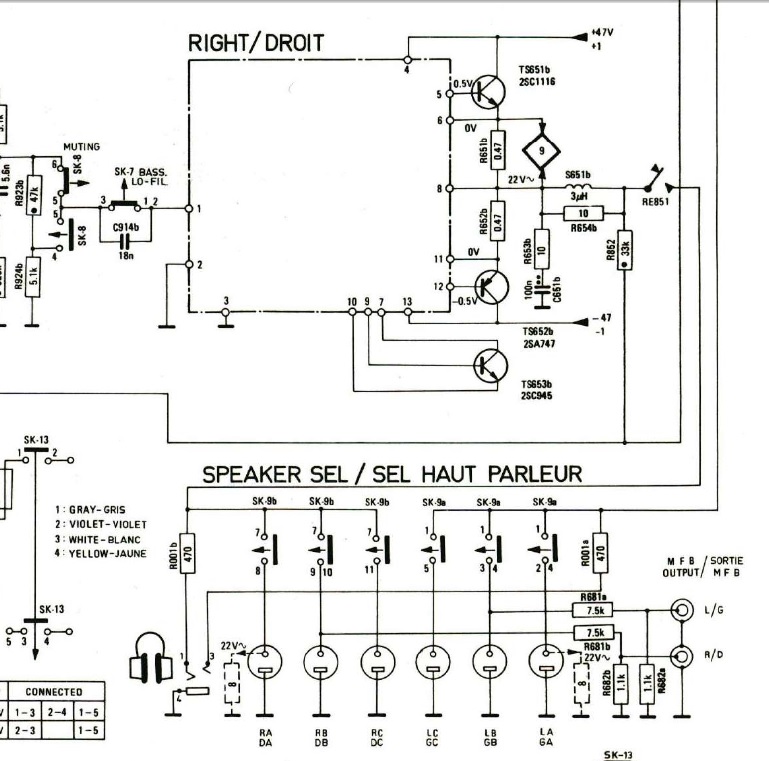

22AH686 MFB uitgang (ontbreekt op de ERRES TA12000 uitvoering)
[image]

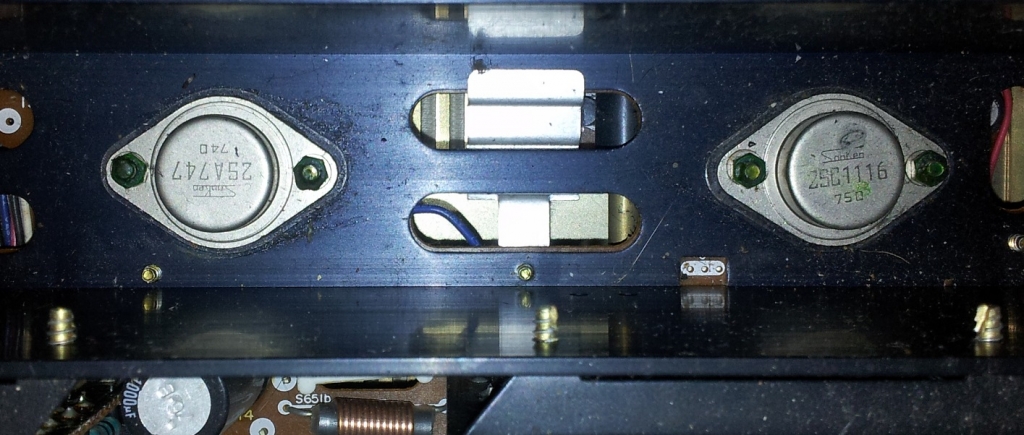

De eindtrap is SANKEN -net de foto genomen.
[image]

Having the same silver aluminium front and knobs, this was sold as SOUND PROJECT TA 12000 with:
PHILIPS, LOEWE, ERRES, DUX, HORNYPHON, SCHNEIDER (France), MEDIATOR and PYE logo.
There was also an ARISTONA AR2600 model with black frontplate. (The others had black versions too)
The original PHILIPS model was the AH 686 TA, with a different front panel, different monitor switch and selector for their MFB loudspeakers, but then again, this MFBversion was sold also with RADIOLA logo.
With it's high power output (using Sanken transistors) the sound quality is still very good.

output transistors are two pairs of 2SA747 and 2SC1116 from SanKen

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door franc @, Loosbroek, 25-12-2018, 13:17 (1289 dagen geleden) @ Maurice

Maurice, raar dat de 686 geen pre out heeft wat dan tevens de MFB out kan zijn.
Jammer dat de TA daar helemaal niet in is voorzien.
Dat dit toestel je 960 benaderd zegt genoeg.
Eens bij een stuur receiver, de 762 uitgeprobeerd, er kwam niet veel signaal uit.
Dus veel hoeft het niet te zijn.

Die 762 is ondanks veel plastic ook heus niet verkeerd!

Groet Frank

Reparatie Luidspreker SX6488 (22AH468) Hifi Sound Project

door Maarten Bakker ⌂ @, Haarlem/Delft, 25-12-2018, 17:05 (1289 dagen geleden) @ franc

Side note: in Philipsjargon zijn het allemaal TA's, behalve de 762. Dat is een TpA.
