De foto's (Toestel of techniek)

door pe0ssb, 17-05-2015, 08:25 (3270 dagen geleden) @ soundman2

Hallo Henk,

Ik heb de foto's van je nog eens verder bestudeerd en heb nog een vraag.
Met name de overbrenging van de afstem-as naar de afstemcondensator, zijn onderdelen die origineel? Zaten die in de Pionier-3 uitbreiding?
Zo ja dan was het zeker niet meer de bedoeling om het geheel nog in de kartonnen behuizing te plaatsen. Dat past dan niet.
Ik ben intussen nog wat aan het knutselen met andere spoelen uit een gesloopte radio (NSF H248).

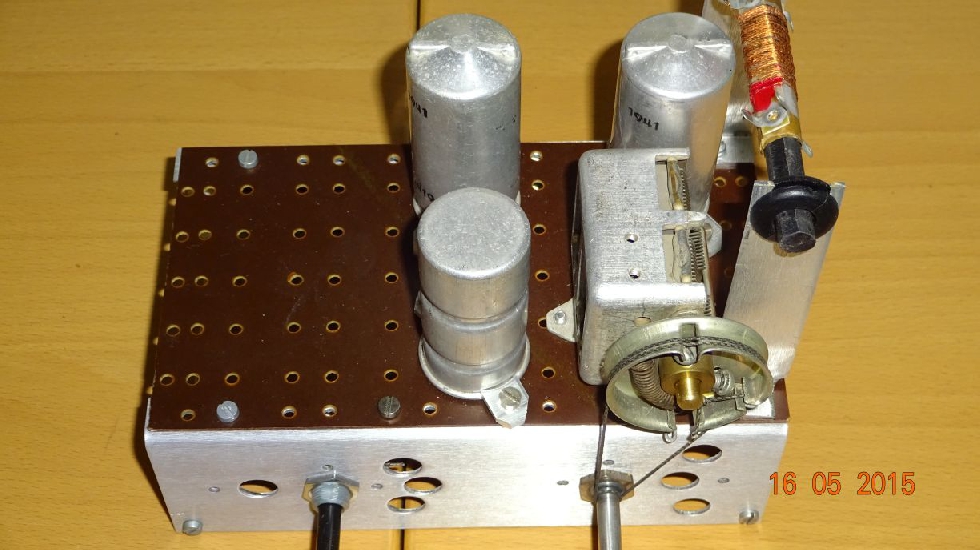

Op de foto is de opbouw van een super met deze spoelen te zien. Ik heb me eerst maar eens ontfermd over de mechanische opbouw voordat ik verderga. Als afstem-as heb ik een potmeter gebuikt zonder binnenwerk zodat die rond kan draaien. De afstem-C komt van Rosmalen, het frame heb ik zelf gemaakt op mijn ponsmachine. De middenfrequent-spoelen zijn dubbel uitgevoerd met magnetische koppeling en zijn hopelijk te gebruiken als vervanger van de PP-11. Als ik luidspreker iets verschuif op de voorplaat, dan kan ik het geheel nog net in de kartonnen behuizing kwijt. Ik ga het in ieder geval proberen.

73
Henk
PE0SSB
