De Satellit 2100 van Ellen (Toestel of techniek)

door soundman2 @, Wouw, 24-02-2022, 18:14 (790 dagen geleden) @ Gerard in Zeist
Gewijzigd door soundman2, 24-02-2022, 19:07

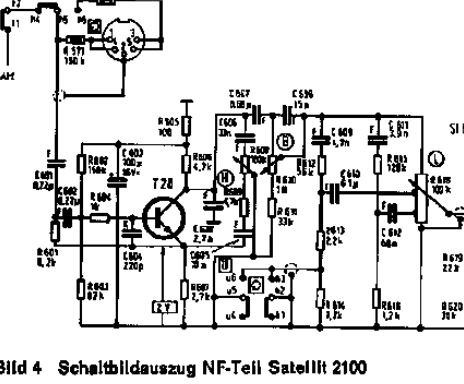

R105 bij T20 staat aan aarde getekend en volgens mij is dat een tekenfout. Als daar een voedingspanning staat, krijgt de basis van T20 bias en daardoor staat er volgens het schema 2 Volt DC op de emitter. De basis zal dan ergens op 2,6 V staan.
Het lijkt er dus op dat er een voedingsspanning ontbreekt.

[image]

Edit R105 moet zijn R605, 100 Ohm
