Oververhitte NOVAK (Toestel of techniek)

door Frank80 , 19-12-2025, 16:11 (1 uur en 56 minuten geleden)

Weer een slachtoffer uit de afvalbak met de uitdaging of er weer geluid uit te krijgen is: de Belgische NOVAK Electra. Natuurlijk nergens een schema van te vinden, wel enkele referenties waarin het toestel genoemd wordt (https://www.radiomuseum.org/r/novak_b_electra_all_transistor.html; https://nl.wikipedia.org/wiki/Bestand:Novak_Electra_radio.JPG).
Ook werd in 2008 een NOVAK besproken in dit forum (https://www.transistorforum.nl/forum/index.php?mode=thread&id=122) maar daarbij ging het om een ander type en een ander "probleem".

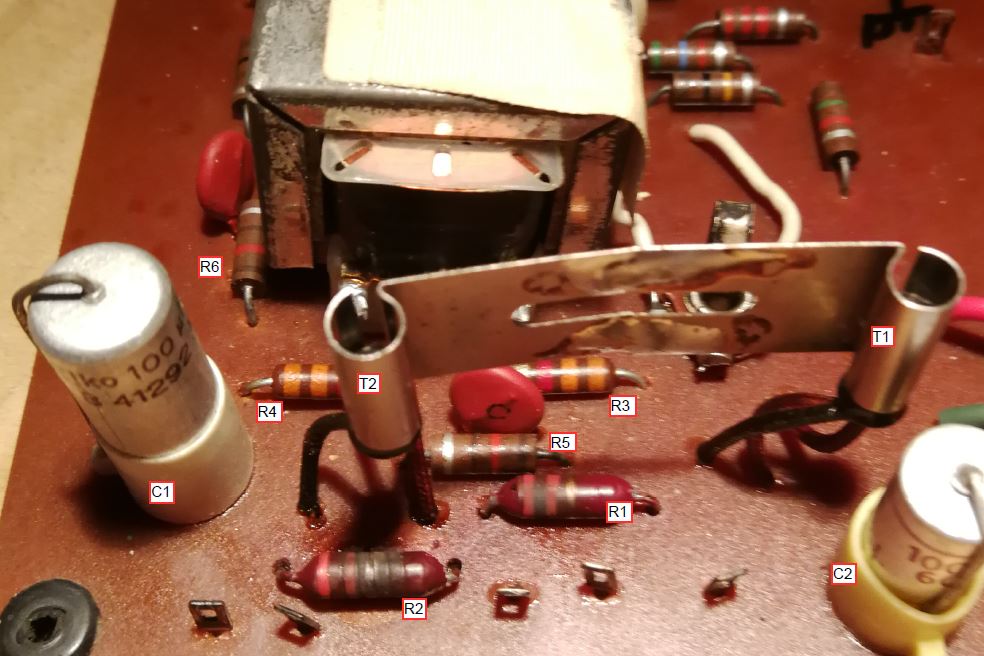

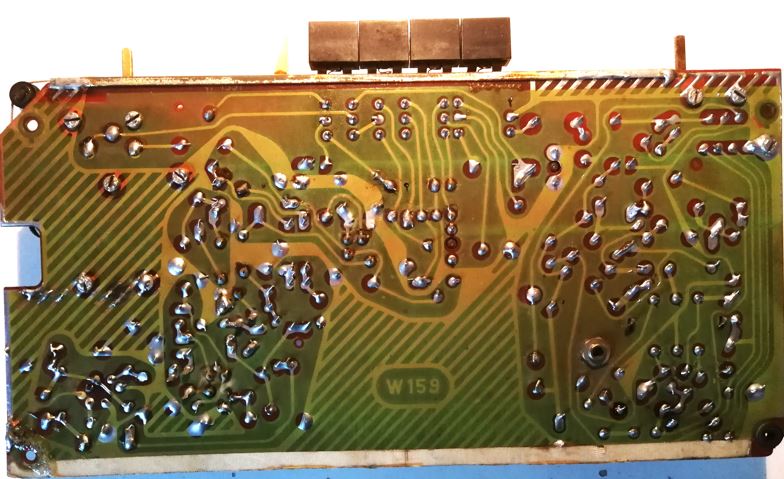

Deze NOVAK ontvangt slechts AM (MG, LG) en heeft als groot probleem dat de eindtransistoren en twee serieweerstanden heel erg heet worden bij aansluiting van de (batterij)spanning. Om enigszins inzicht te kunnen krijgen in een schema is de eindtrap (via een gespiegelde foto van de onderkant van de printplaat) getekend. Het gaat om de transistoren T1 en T2 en de weerstanden R1 en R2 (waarden nog redelijk goed, maar wel een beetje geblakerd).
Er loopt dus een grote stroom door de T's en de R's (kortsluiting-achtig) maar ik zie de oorzaak niet.

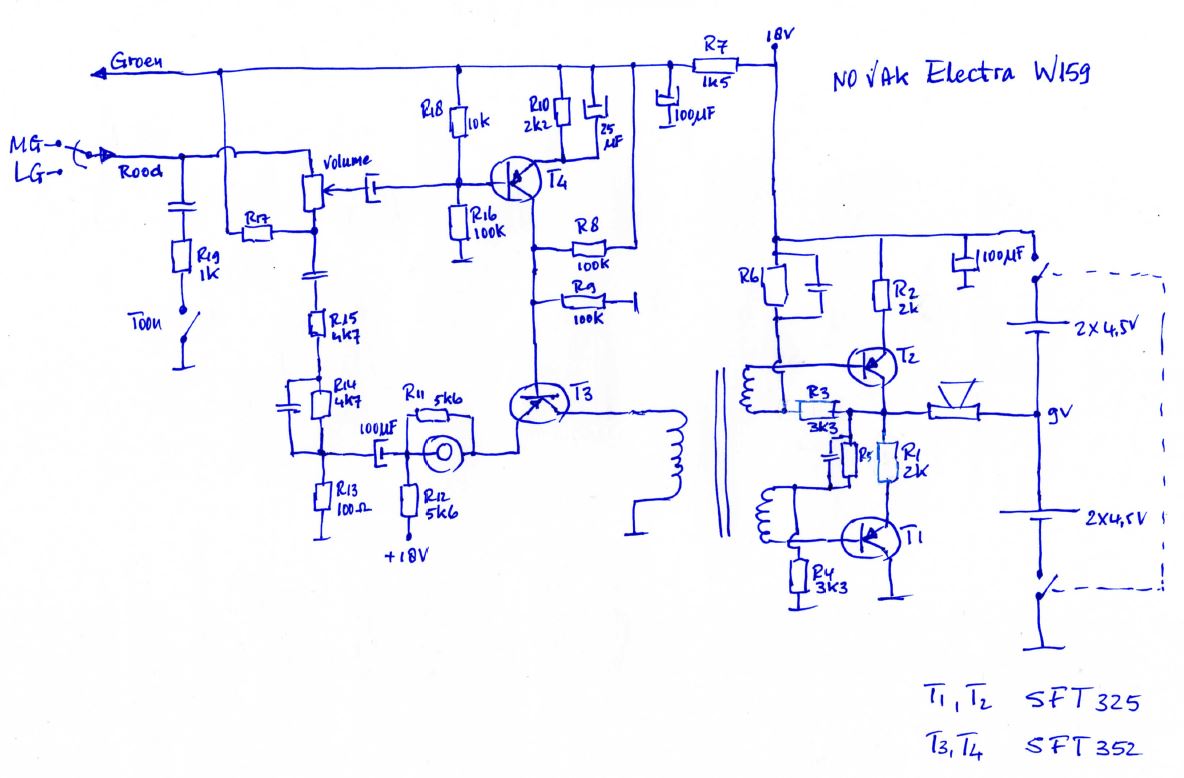

Het schema is overigens getekend in dezelfde stijl als die van Hugo Sneyers (2008) waaruit blijkt dat het basisschema hetzelfde is, met afwijkingen in de componenten (ik ben niet zeker van de voorstelling van de eindtransformator, maar toch hetzelfde schema overgenomen. De diverse aansluitingen kloppen wel).
Heeft iemand een idee hoe de grote stroom kan ontstaan en eventueel is op te lossen?
Vriendelijke groet,
Frank
