Het wonder der kleuren. (Algemeen)

door Hans van Kampen , Voorhout, 31-03-2026, 13:34 (8 uur en 47 minuten geleden)

Zomaar even maar leuk om te zien en voor hen die dat niet wisten een voorbeeld hoe het in elkaar steekt betreffende de kleurscheiding die plaats vind in een kleuren camera in dit geval betreft het een broadcast tv camera die in de vroegere jaren waren voorzien van opnamebuizen en in een later stadium werd vervangen door licht gevoelige chips.

Bij consumenten camera's was dat slechts een buisje, later een chip maar bij de professionele camera's waren dat er veelal 3, voor elke basiskleur een.

Ik heb vele broadcast camera's en heb ook wel eens een ''wrak'' gesloopt om het optisch blok in de vitrine te kunnen leggen waarvan hieronder zowel een buizenblok als een CCD blok afgebeeld.

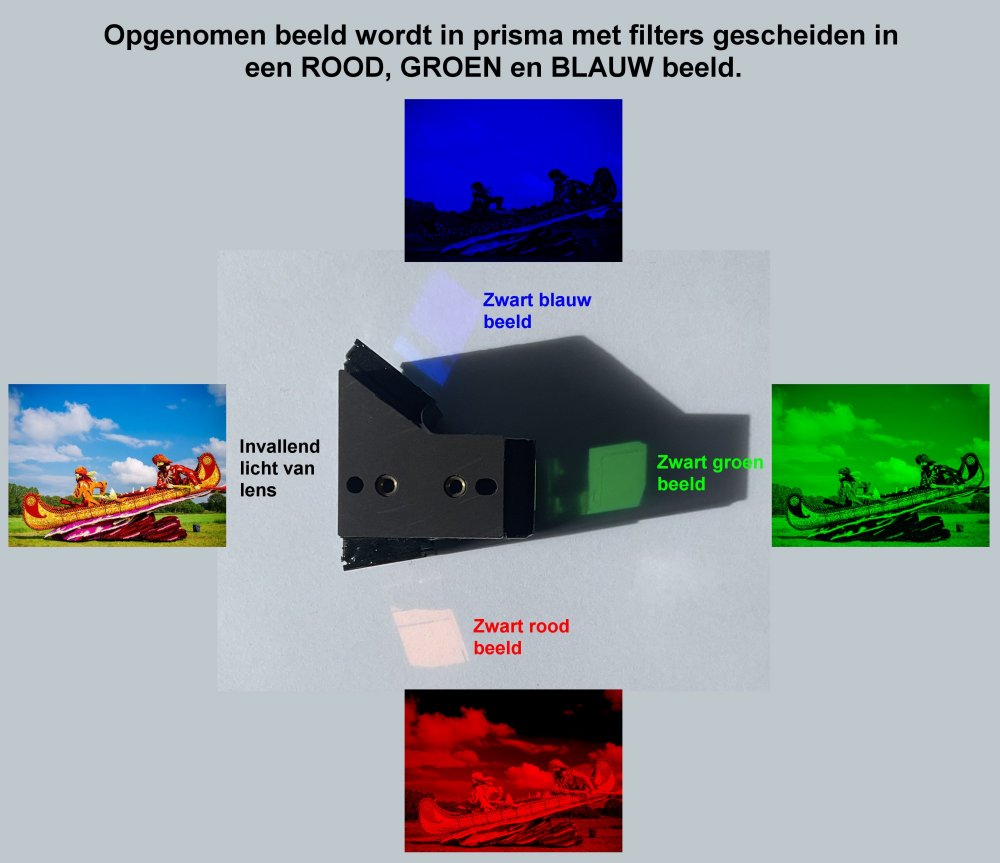

Allereerst heb ik een collage gemaakt hoe de kleurscheiding plaats vind in het prismablok.

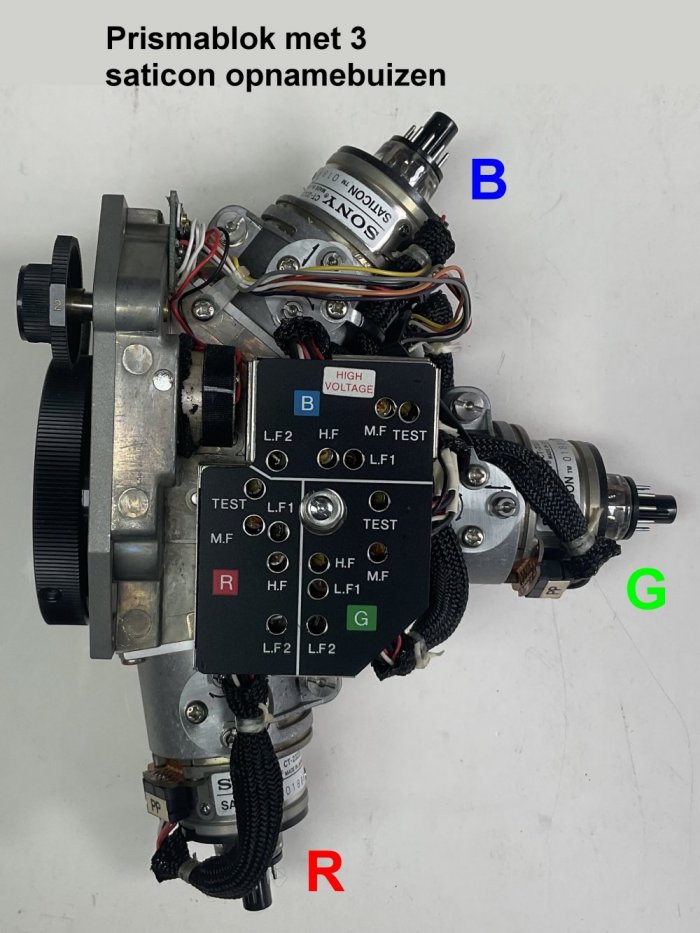

Hieronder is het blok te zien uit een oude buizencamera van SONY voorzien van 3 stuks SATICON opnamebuizen.

Compleet blok met prisma en filters, buizen met daar omheen de afbuigspoelen, per buis zijn dat er ook weer 3 namelijk voor Raster, lijn en focussering. Een schitterend stukje techniek wat pronkt in mijn vitrine.

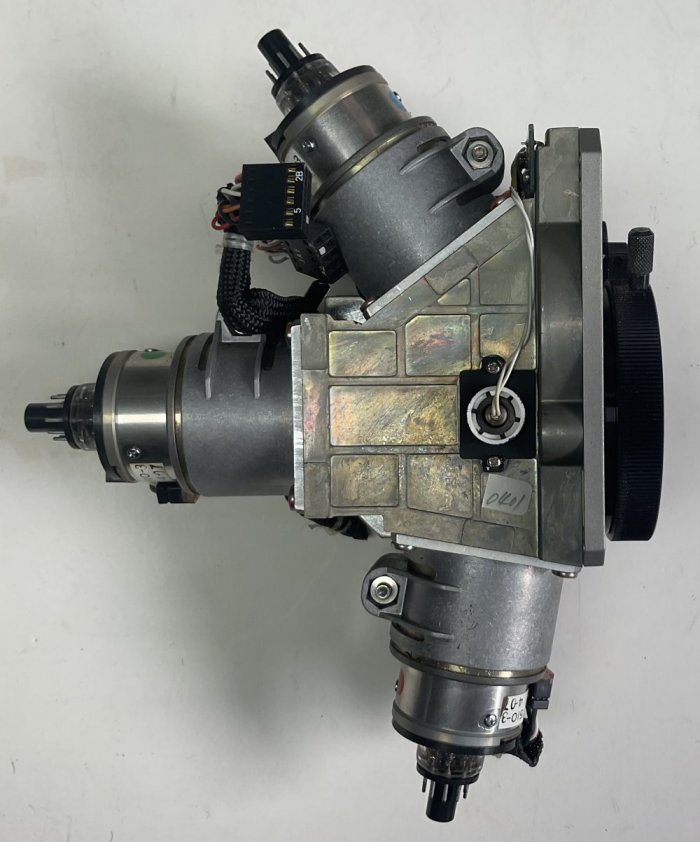

Het zelfde blok vanaf de rechterkant.

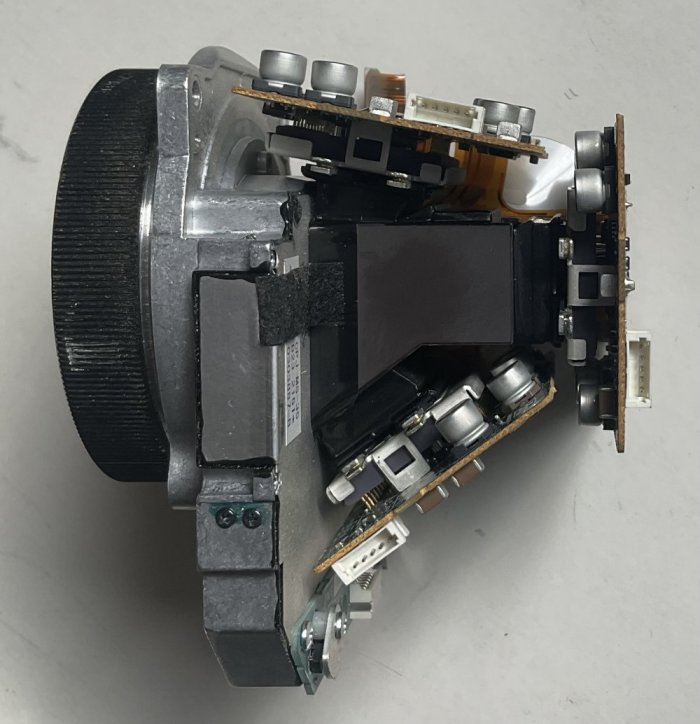

Hieronder een blok voorzien van 3 lichtgevoelige CCD chips.

Niet alleen veel compacter maar enorm verschil in gewicht.

Hieronder laat ik zonlicht vallen in een kaal prismablok en mooi te zien hoe het witte opgevangen licht uiteen valt in de basiskleuren voor licht ROOD GROEN en BLAUW.

Op de foto niet zuiver door invallend vals licht.

Ja, en wat er aan elektronica komt kijken bij een camera is ook niet mis, onder afgebeeld uit een SONY 3 buizen camera.

Allemaal modulaire steekprinten of als deurtje weg draaibaar voor service vriendelijkheid iets wat in de consumenten elektronica ondenkbaar is.

Dit allemaal zomaar even maar vond het wel aardig om te laten zien, weer eens wat anders of het forum.

Hans

--
