Philips 22RH790 (Kon het niet laten) (Toestel of techniek)

door Maurice , Dordrecht, 23-09-2018, 10:16 (2036 dagen geleden) @ Wilfred-EHT

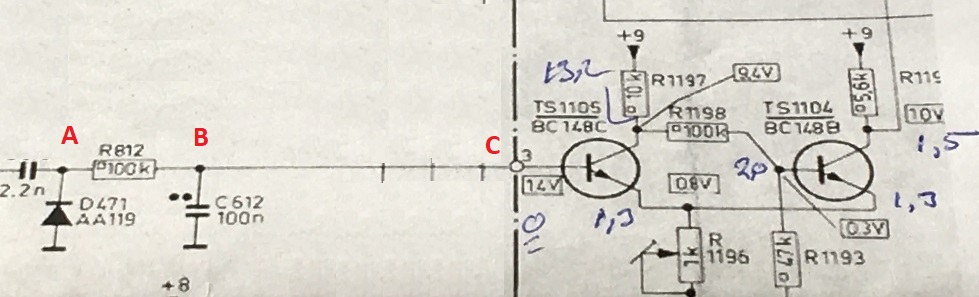

Als op 2n2F het wisselsignaal staat,
dan staat op punt A het gelijkgerichte signaal door D471
welke door het filter op punt B is verbeterd.
Begrijp ik dat op punt C 0V staat?

De vraag is wanneer kán er 0V op C staan indien voor 2n2F wél voldoende signaal staat.
D471 sluiting
R812 oneindig
C612 sluiting

TS1105 iets mis mee.
Als hier iets mis mee is, bv BE is 0 Ohm dan nog staat daar Potm 1K serie 220 Ohm
Dan kan hier nooit helemaal 0V staan.
BC is 0 Ohm, dan zal ca de voeding +9 op Basis staan.
Indien Basis oneinig is dan zal als nog ca. gelijkgerichte spanning daar staan.

Je sluit uit na meting dat R812 en C612 defect zijn.

* Blijft over dat D471 een probleem is.
In een statische Dc meting meet je deze goed, dat kan.
Maar er staat een gedegen HF-spanning op, ik denk dat het daar mis gaat.

-Vervang D471.
