Philips 22RH790 (Kon het niet laten) (Toestel of techniek)

door Maurice , Dordrecht, 05-10-2018, 18:45 (2023 dagen geleden) @ Wilfred-EHT

Ik heb mijn 22RH790 opgepakt.
Ook geen stereo, zowel de lamp niet als daadwerkelijk signaal niet stereo.

Decoder uitgenomen en diverse tests uitgevoerd met de Stereogenerator PM6455.

Beschrijving decoder is te vinden in Philips Service TB-e-6, Decoder type IV.

Testlamp 6V 50mA gaat aan bij 65mV en uit bij 55mV.
Via 1 M Ohm aan 15V en aan pin 3 staat er 1,28V (Schema geeft aan 1,4V)
Pen 3 aan massa gaat Stereo Test-Lamp keurig uit en reageert niet op 19kHz pilot.
Dit is DC van audiodignaal na gelijkrichting.

Na reparatie
meetpunt 6 is 7,7Vdc met 65mV input pin 1
meetpunt 6 is 7,5Vdc met 35mV input pin 1 en sprint lamp net aan.
meetpunt 6 is 3V met 15mV input pin 1 en brand lamp nog net zwak.

Pin 1 staat LF-signaal + Stereo (23-53kHz)+ Pilot 19kHz
(S-signaal is 38kHz-15kHz=23kHz en 38kHz+15kHz=53kHz)

Pin 3 is activeren van de decoder bij voldoende signaal welke wordt gelijkgericht en een niveau moet krijgen van ca 1,3V
0V gaat decoder niet aan, of er nu wel of geen 19kHz aan Pin 1 aangeboden wordt.

Extra draadje op deze decoder welke aan emitter TS1101 zit lijkt me een mute
tbv schakelen de 4 FM Tiptoesten.
De flip-flop TS434/435 schakelt heel kort bij aanraken tiptoesten.

Spoel DA is 19kHz filter
Spoel DB en 2x Diode is de 19kHz verdubbelaar naar 38kHz
TS1103 is 38kHz versterker
Spoel DC staat afgestemd op 38kHz
Diodes D1114-D1117 is de Ring-Modulator

Tests met uitgebouwde decoder:
C1138 (2,2uF) slecht en vervangen.
Nu is de decoder veel gevoeliger, 35mV aan en terug tot 15mV brand lampje zwak.

Decoder spoelkernen dienen afgeregeld te worden met zeer kleine kruis-afstel schroevendraaier.
Is mij te fragiel-Afblijven is advies!!!.

Vervangen C623 4uF voor 4,7uF/63V

Tevens bleek stereo Indicator lamp 6V/100mA in toestel te zijn en gaat daarom ook niet aan cq schakelt de decoder ook niet aan daarom.
Daar de schaal weggenomen moest worden had ik lamp gemeten en bleek goed,
Hoop geklooi en tests uitgevoerd, in en uit het toestel enz terwijl simpel foutieve lamp
Ik begreep niet waarom buiten toestel decoder functioneerde en in toestel niet.
Na vervanging voor 6V 50mA reageert decoder perfect.
Fout dus: Indicator lamp en C1138.

Tuning meter loopt niet lekker, diverse malen extern spanning er op om vuil weg te krijgen.
Reageert nu beter.

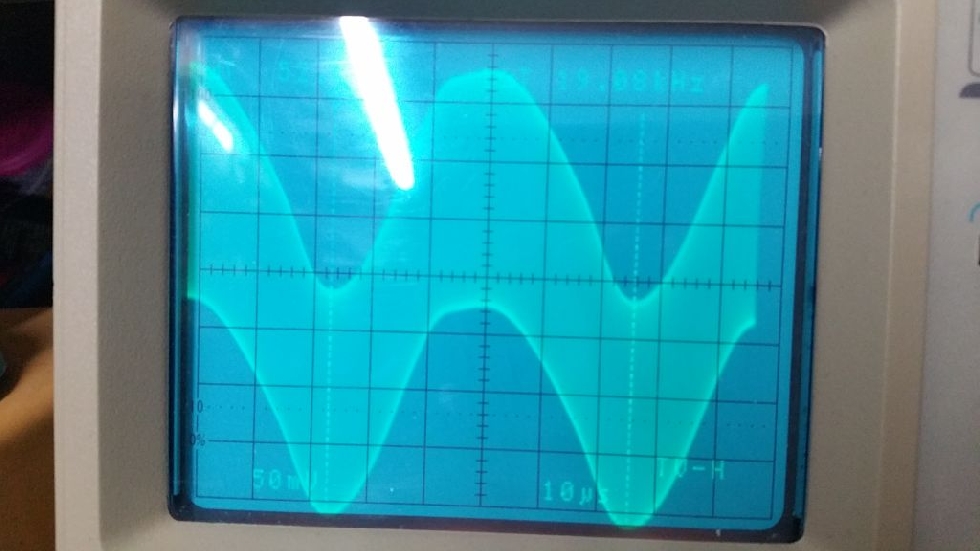

Dit is het signaal op pin 1, Goed is te zien de 19kHz piloot.

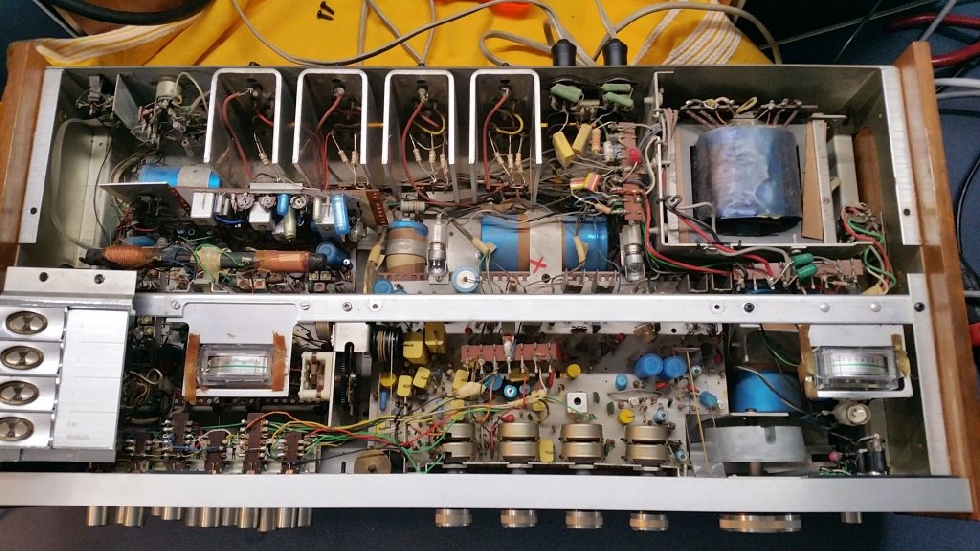

Inwendige van toestel voor de liefhebbers.

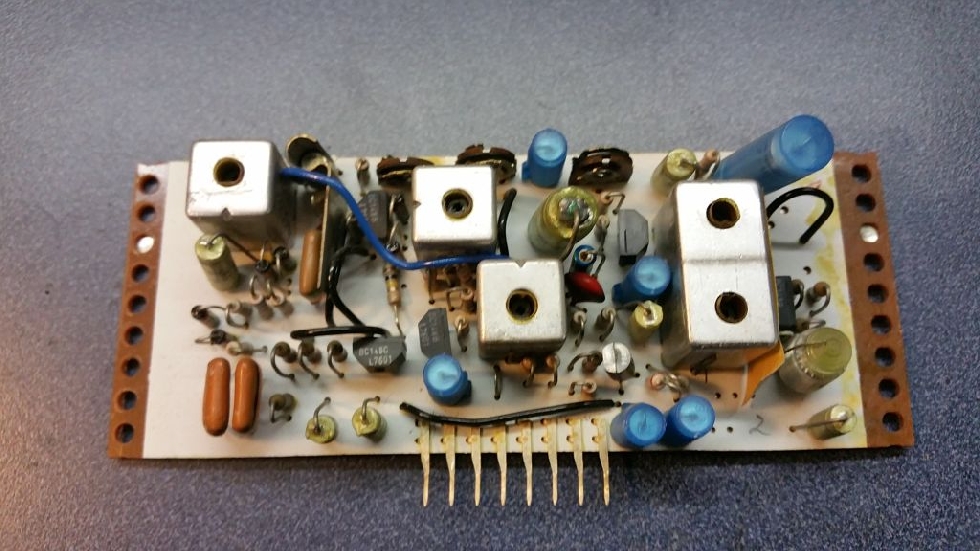

Stereo decoder type IV;

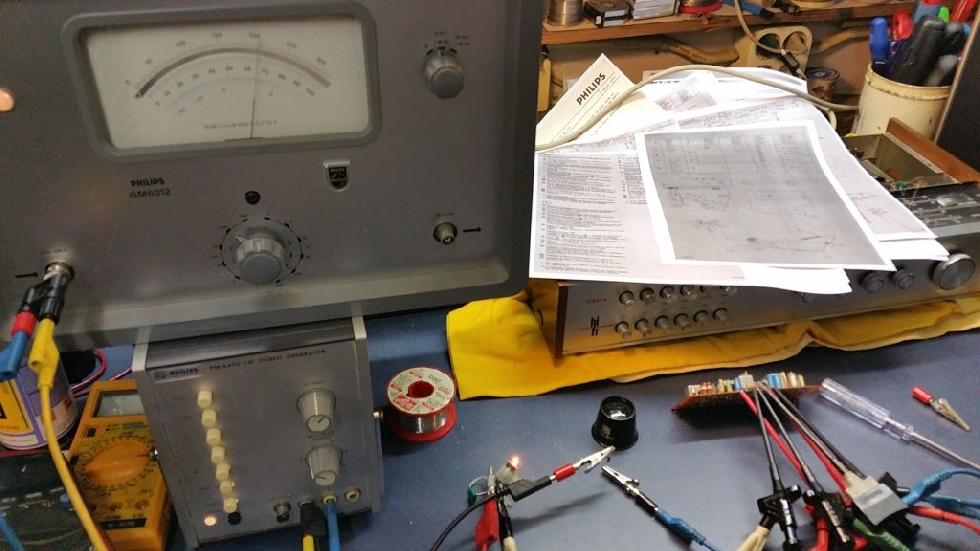

Decoder Testopstelling
